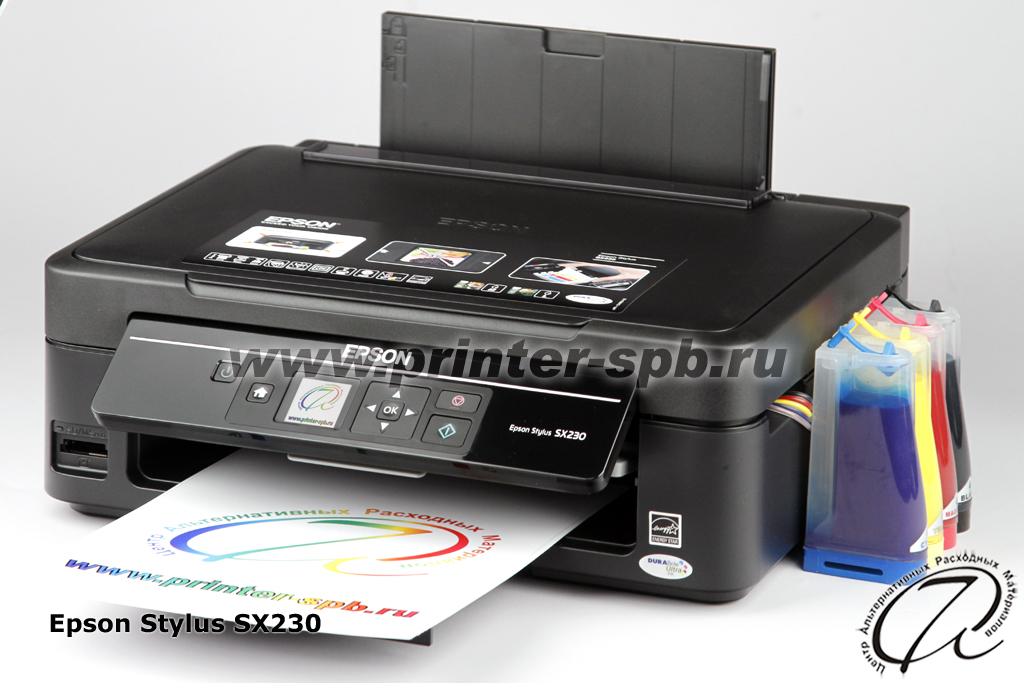

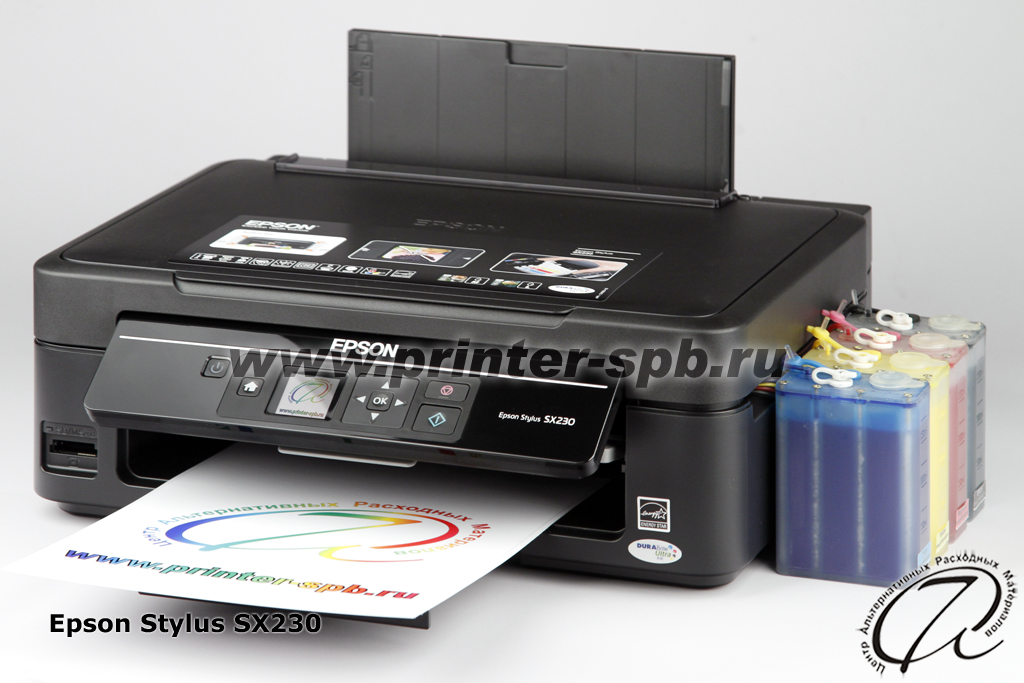

Инструкция по установке картриджной СНПЧ А7 на принтер Epson Stylus SX230/235/430/435/438/440/445W

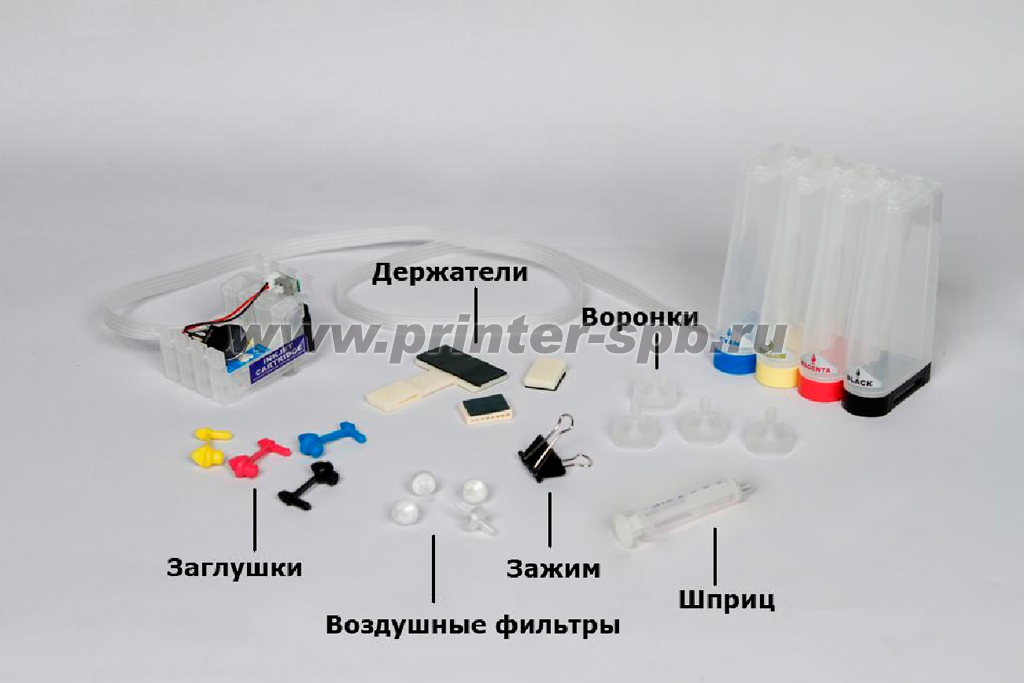

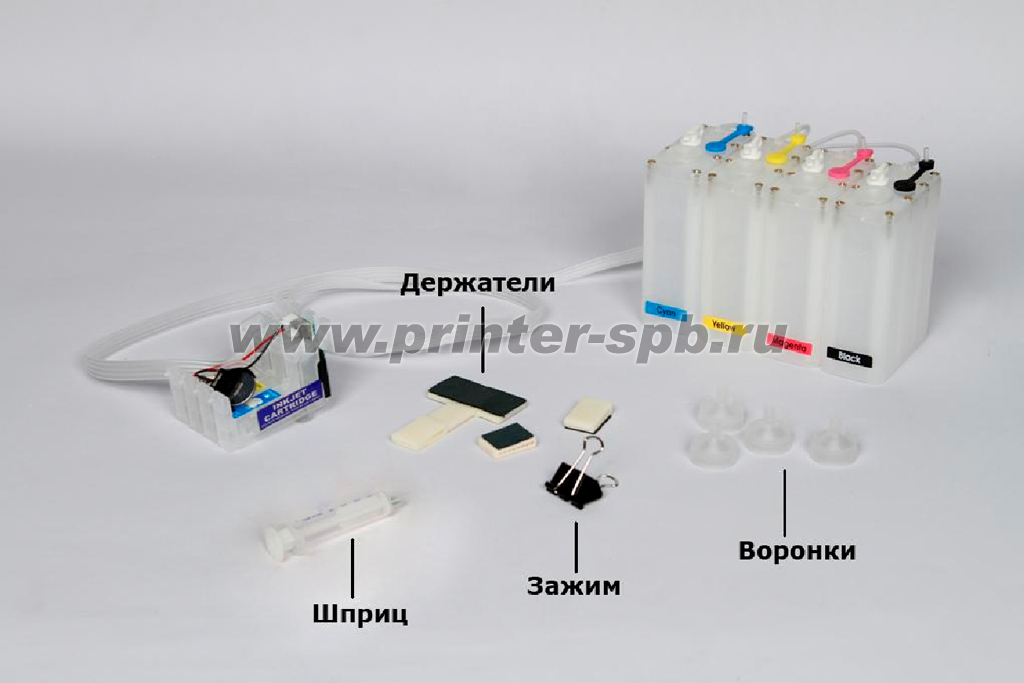

КОМПЛЕКТАЦИЯ
ПРЕМИУМ
СТАНДАРТ
- внешняя емкость ПРЕМИУМ - 4 шт.;
- картридж – 4 шт.;
- шлейф;
- держатель шлейфа – 3 шт.;
- батарейка – 1 шт.;
- зажим для шлейфа – 1 шт.;
- шприц – 1 шт.;
- воронки – 4 шт.
- внешняя емкость СТАНДАРТ – 4 шт.;
- картридж – 4 шт.;
- шлейф;
- держатель шлейфа – 3 шт.;
- батарейка – 1шт.;
- зажим для шлейфа – 1 шт.;
- шприц – 1шт.;
- воздушные фильтры – 4 шт.;
- цветные заглушки – 4 шт.;
- воронки – 4 шт.
УСТАНОВКА СИСТЕМЫ

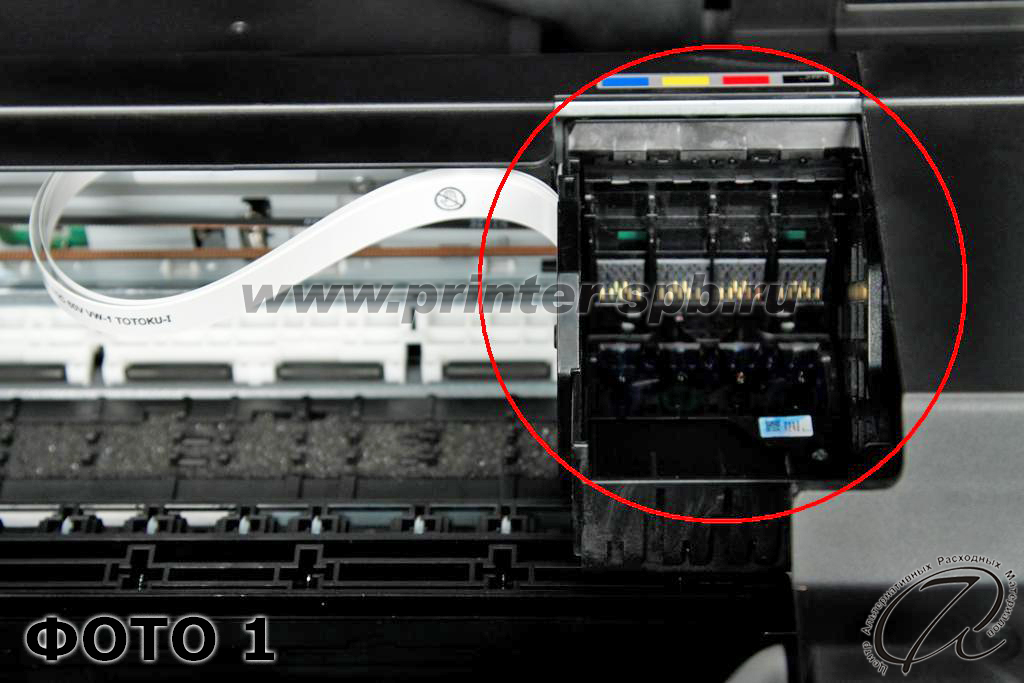

1. Приведите каретку принтера/МФУ в положение замены картриджей при помощи кнопки с изображением капли (подробнее читайте инструкцию Epson) (ФОТО 1). Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка, при этом, будет высвобождена, ее можно будет двигать вправо и влево свободно.

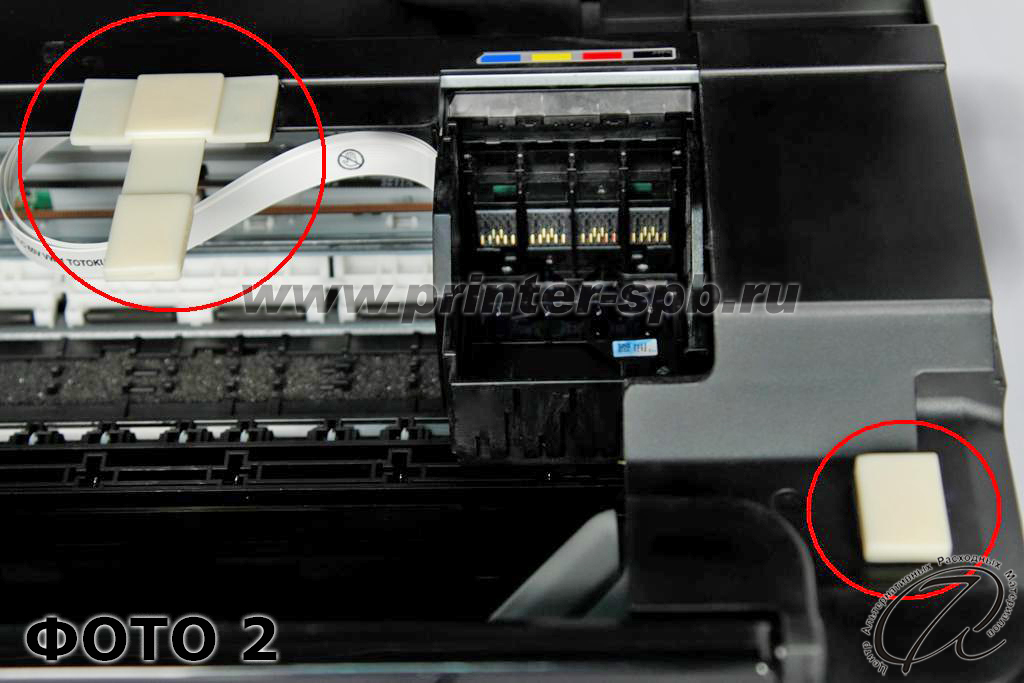

2. Закрепите держатели шлейфа так, как показано на ФОТО 2.

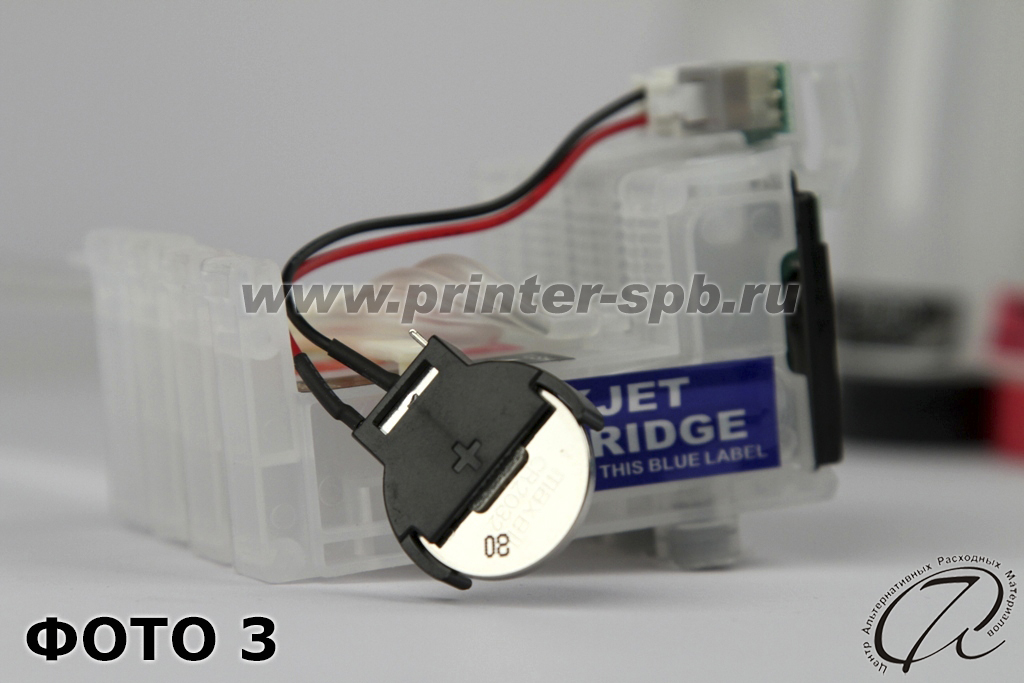

3. Если батарейка не установлена в держатель на чипе – установите ее (ФОТО 3). Не перепутайте полярность. Если батарейка в комплекте поставки отсутствует, необходимо самостоятельно приобрести и, после этого, установить ее.

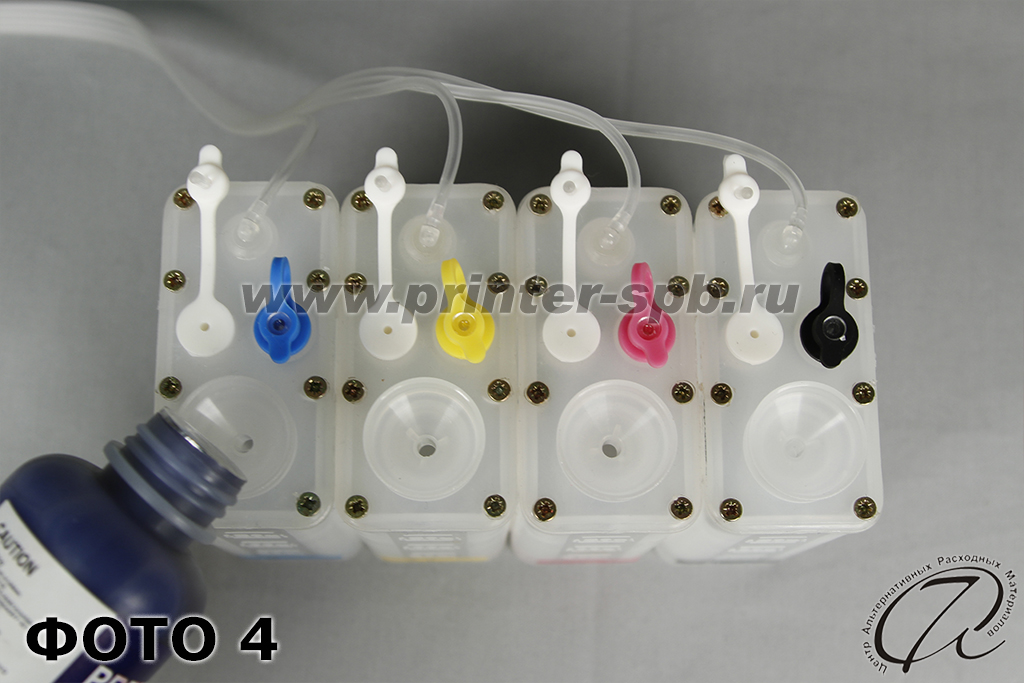

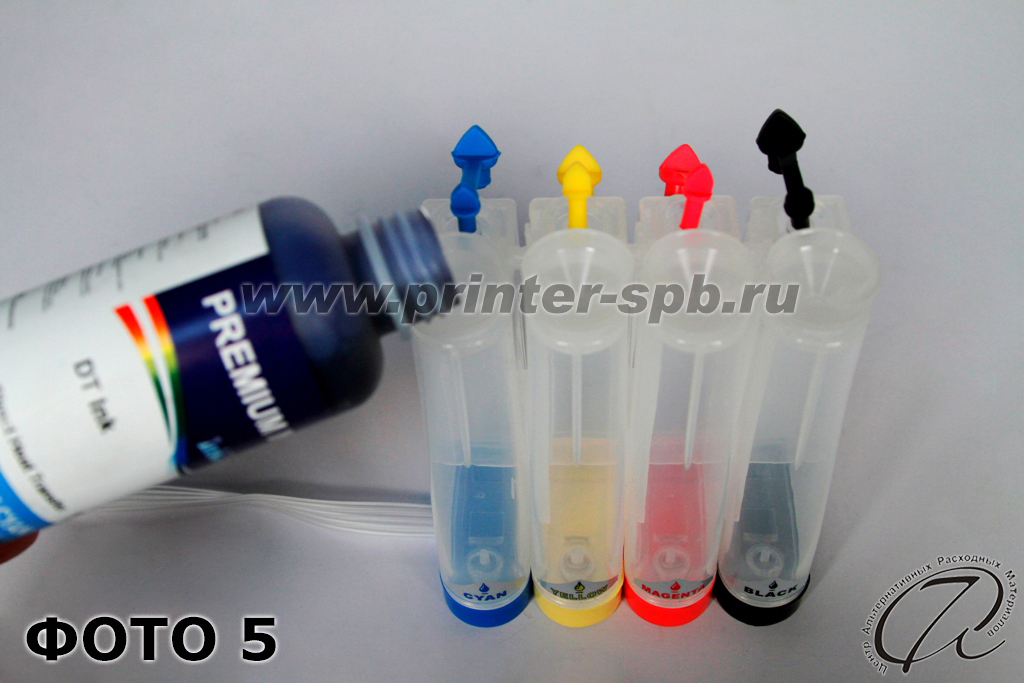

4. Наполните емкости чернилами (ФОТО 4 и 5). Для этого закройте заглушками маленькие отверстия (для системы СТАНДАРТ). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях менее 1 см., заблаговременно приобретайте чернила для дозаправки внешних емкостей.

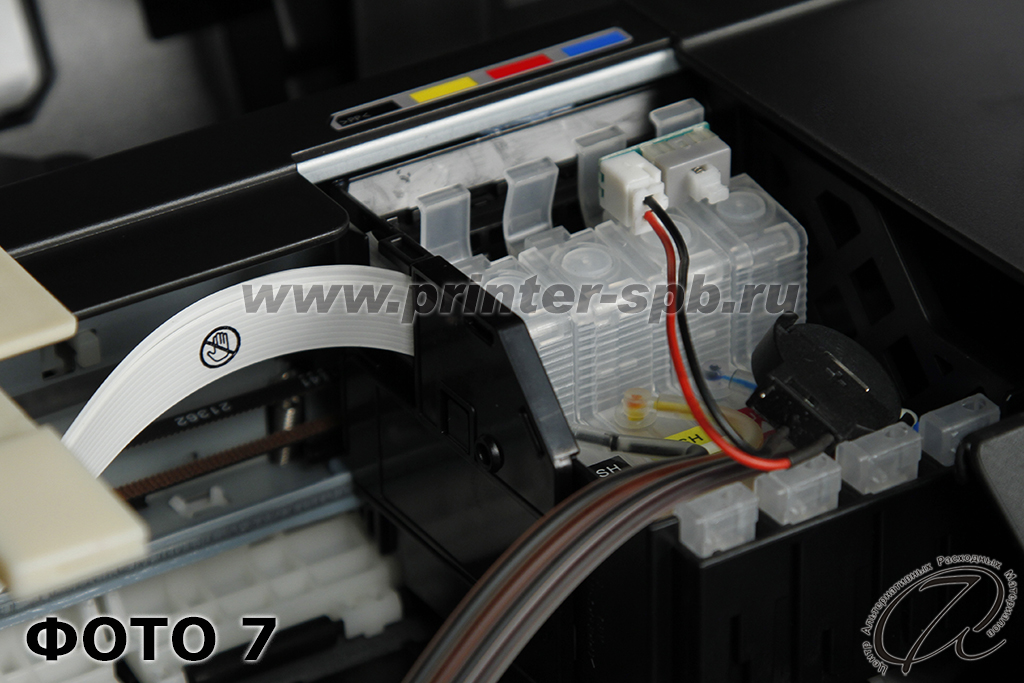

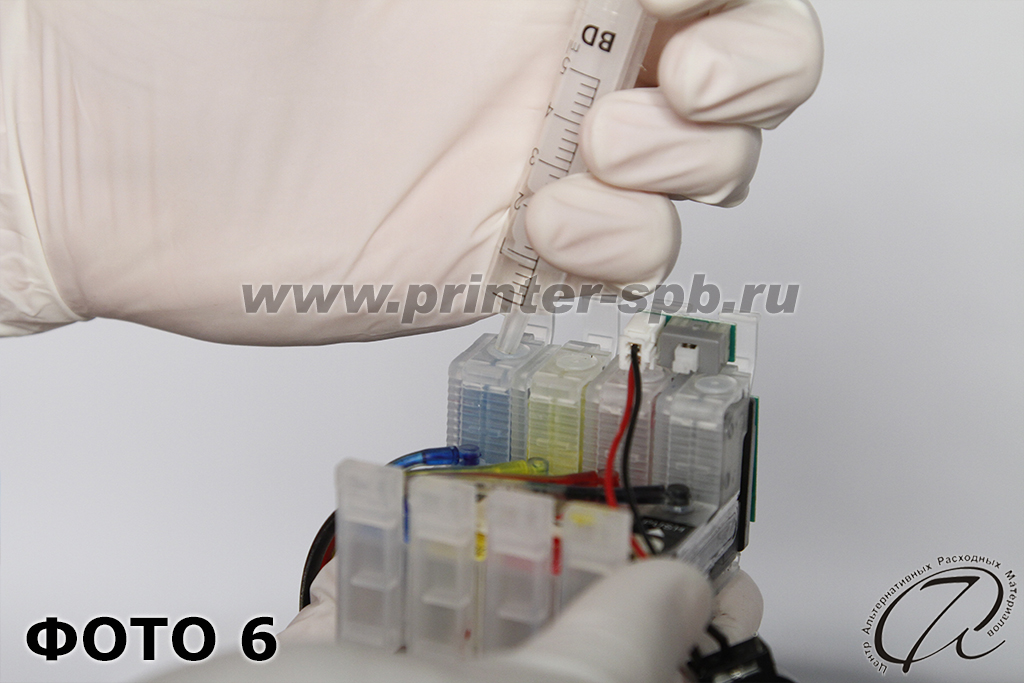

5. Используя шприц «протяните» чернила из емкостей через шлейф в картридж, медленно потянув на себя поршень шприца до заполнения картриджа примерно на 50% чернилами (ФОТО 6). Установите картриджи в каретку так, как показано на ФОТО 7.

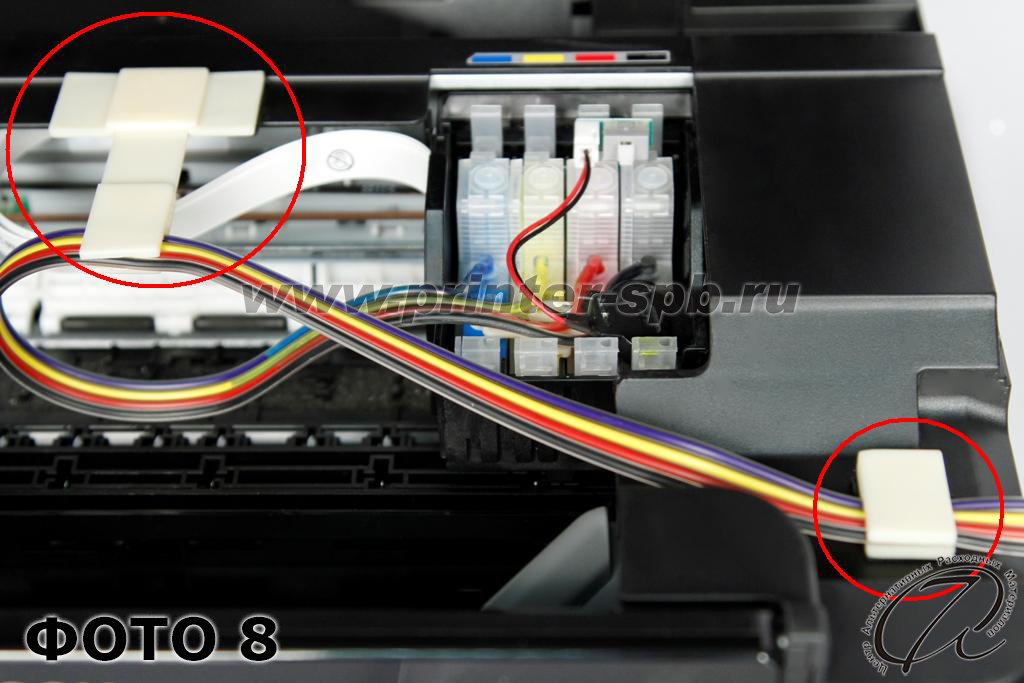

6. Установите шлейф через Т-образный держатель таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу. Шлейф проложите так, чтобы его хватало для свободного хода каретки в крайнее правое и крайнее левое положения. Закрепите шлейф при помощи второго держателя (ФОТО 8).

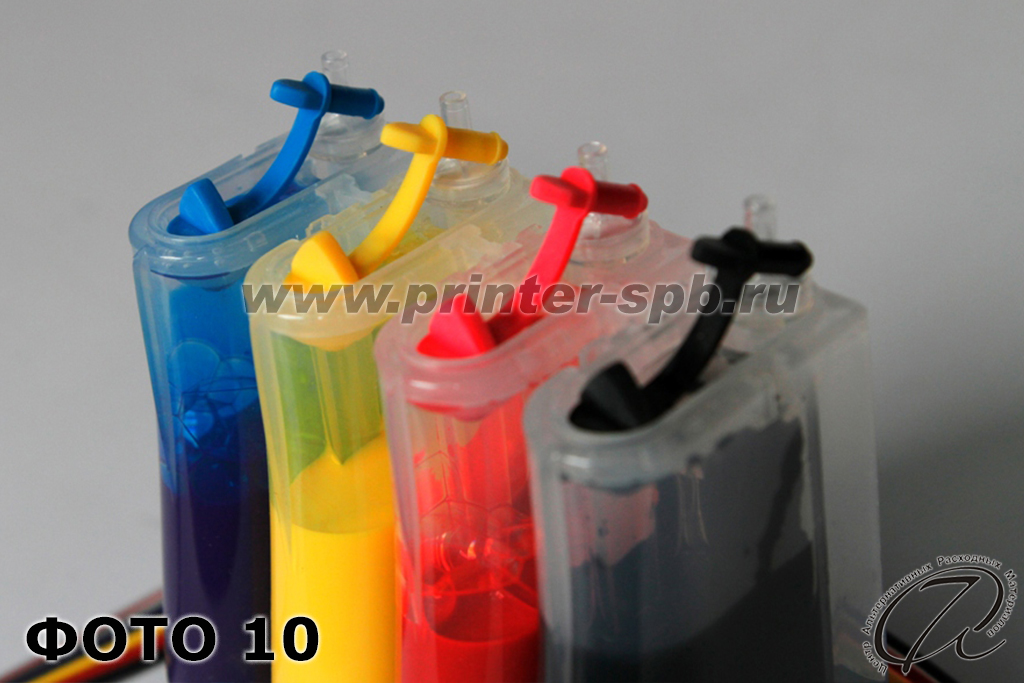

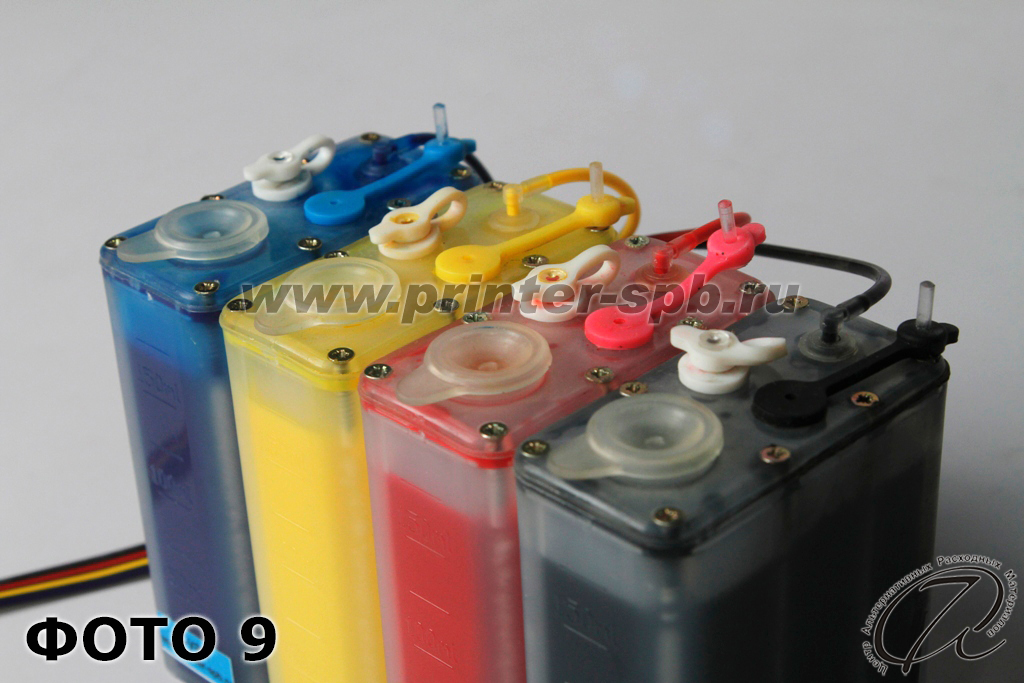

7. Выньте воронки и закройте эти отверстия заглушками (ФОТО 9 и 10). В системе СТАНДАРТ в маленькие отверстия в емкостях вставляем воздушные фильтры. Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер. Нажмите на кнопку с изображением капли, если все сделано верно, то принтер определит чипы и красный индикатор погаснет.
Рабочее положение внешних емкостей
Примечание:
Не допускайте уменьшения уровня чернил во внешних емкостях (донорах) до уровня 2 см., заблаговременно приобретайте чернила и пополняйте емкости.
- Не допускайте подсыхание печатающей головы (ПГ), печатайте на принтере раз в 1-2 недели минимум одну полноцветную страницу формата А4
- При ухудшении печати (полосит, отсутствует один или более цвет):
- проверьте, открыты ли воздушные отверстия в СНПЧ, если нет - откройте;
- сделайте печать теста дюз (в закладке сервис);
- проверьте отсутствие воздуха в шлейфе (воздух допускается в небольших кол-вах), при наличии воздуха – сделайте несколько прочисток печатающей головки (настройка печати – закладка «сервис»), если воздух не уходит – проделайте прокачку системы шприцом как при установке СНПЧ, чтобы избавиться от воздушных пробок, после этого сделайте 2-3 прочистки ПГ и дайте постоять часа 2-3, сделайте печать теста дюз, если есть улучшение – повторите процедуру. Если улучшения так и нет, возможно, вам нужно промыть ПГ, читайте инструкцию на нашем сайте.
