Инструкция по установке СНПЧ на HP Officejet 7610 wideformat

Относится к моделям
HP Officejet
7610

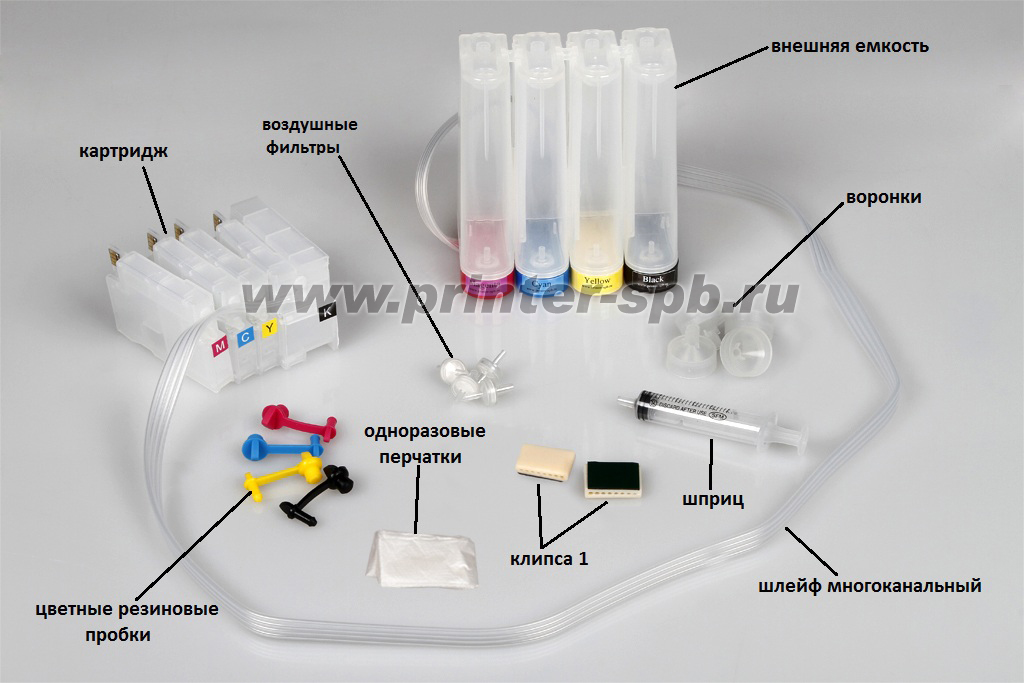

КОМПЛЕКТАЦИЯ


СТАНДАРТ

ПРЕМИУМ


  • внешняя емкость – 4 шт.;
  • картридж – 4 шт.;
  • шлейф многоканальный – 1 шт.;
  • клипса 1 – 2 шт.;
  • шприц – 1 шт.;
  • воздушные фильтры – 4 шт.;
  • цветные резиновые пробки – 4 шт.;
  • воронки – 4 шт.;
  • одноразовые перчатки – 1 пара.

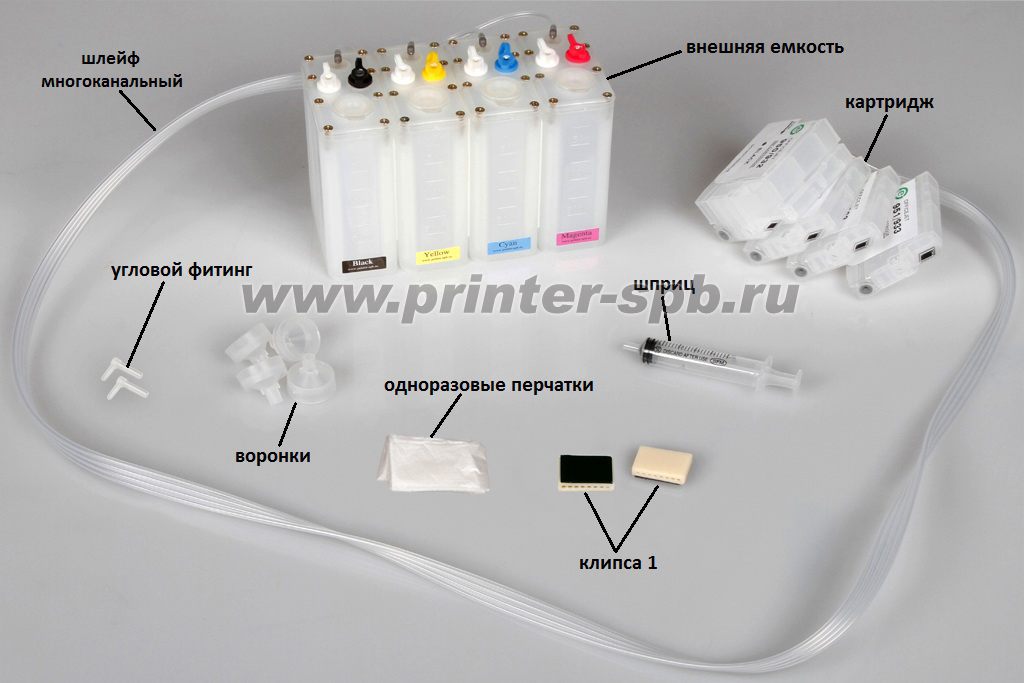

  • внешняя емкость – 4 шт.;
  • картридж – 4 шт.;
  • шлейф многоканальный – 1 шт.;
  • клипса 1 – 2 шт.;
  • шприц – 1 шт.;
  • воронки – 4 шт.;
  • угловой фитинг – 2 шт.;
  • одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ


1. ВАЖНО! Перед установкой СНПЧ в программном обеспечении к принтеру отключить защиту картриджей в закладке «Защита картриджей HP», инициализировать оригинальные картриджи, которые идут в комплекте с принтером, напечатать 10-15 страниц в цвете. Распечатать тест дюз (см. инструкцию к принтеру). Убедитесь, что принтер исправен и тест дюз проходит на 100%.

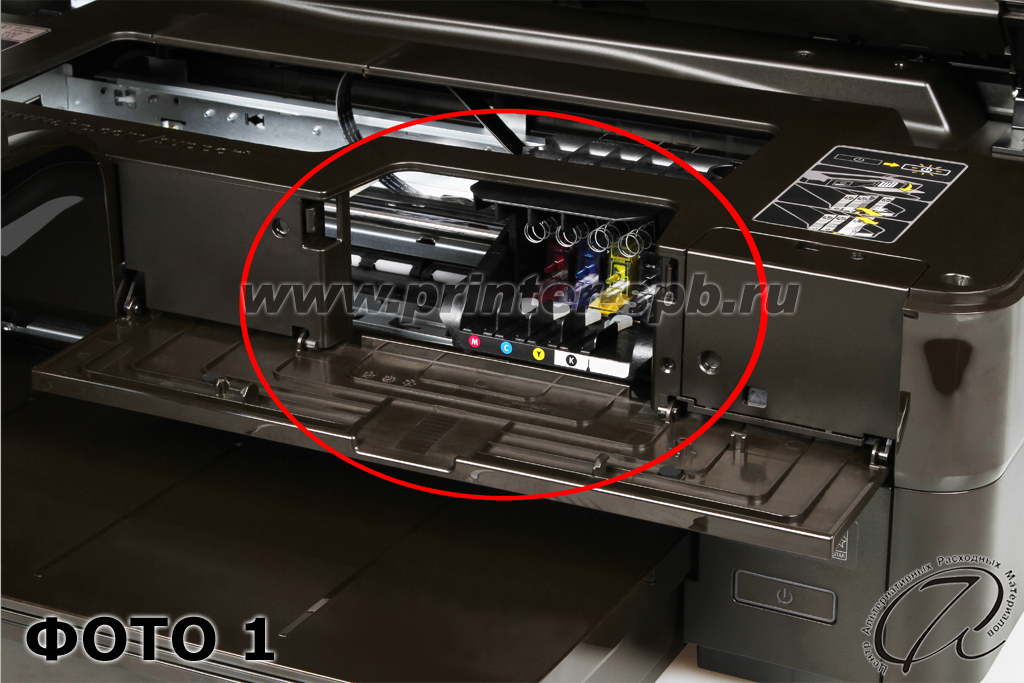

Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура - подробнее читайте инструкцию к принтеру/МФУ HP раздел «Замена чернильных картриджей», которая идет в комплекте). Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка, при этом, будет высвобождена, ее можно будет свободно двигать вправо и влево. Выньте картриджи если они находятся в каретке (ФОТО 1).

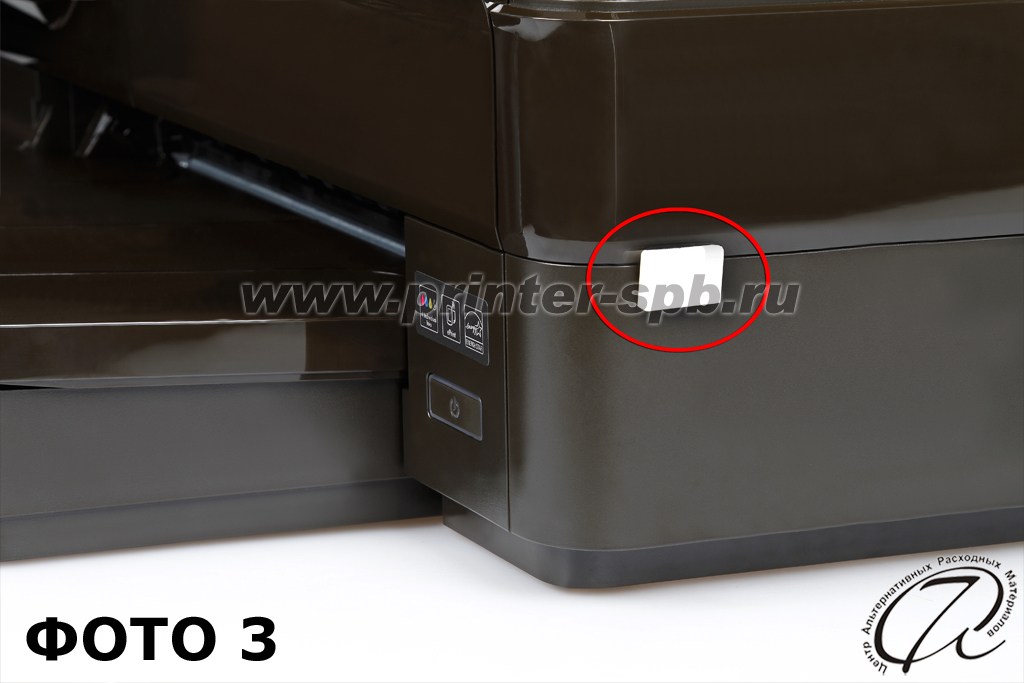

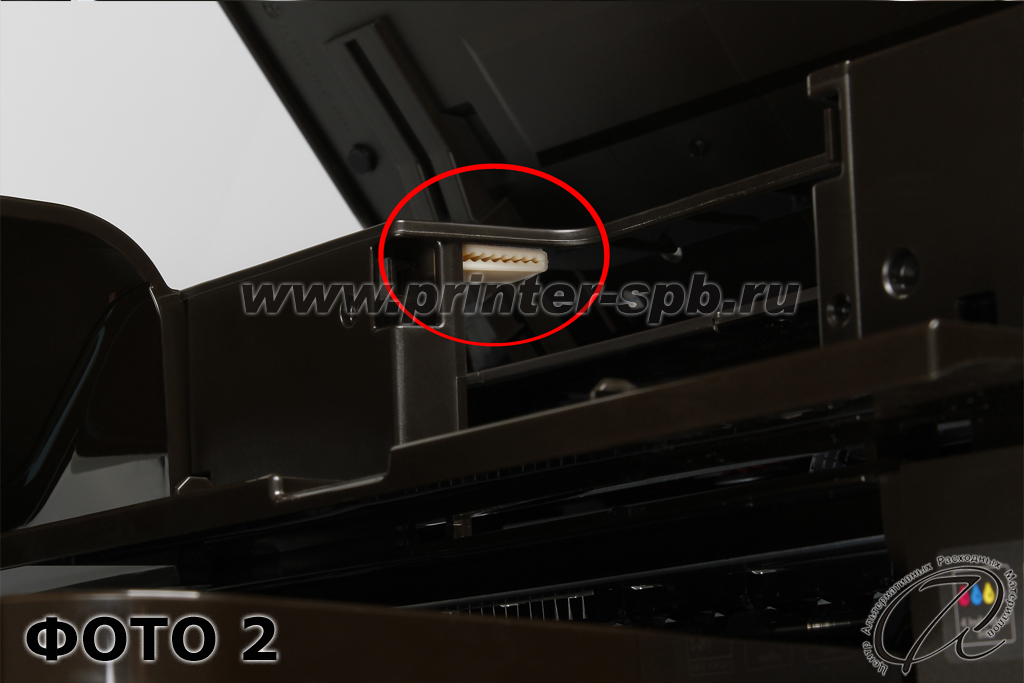

2. Закрепите клипсу 1 на внутренней стенке принтера (ФОТО 2). Так же, закрепите вторую клипсу 1 на правой боковой стенке принтера (ФОТО 3).

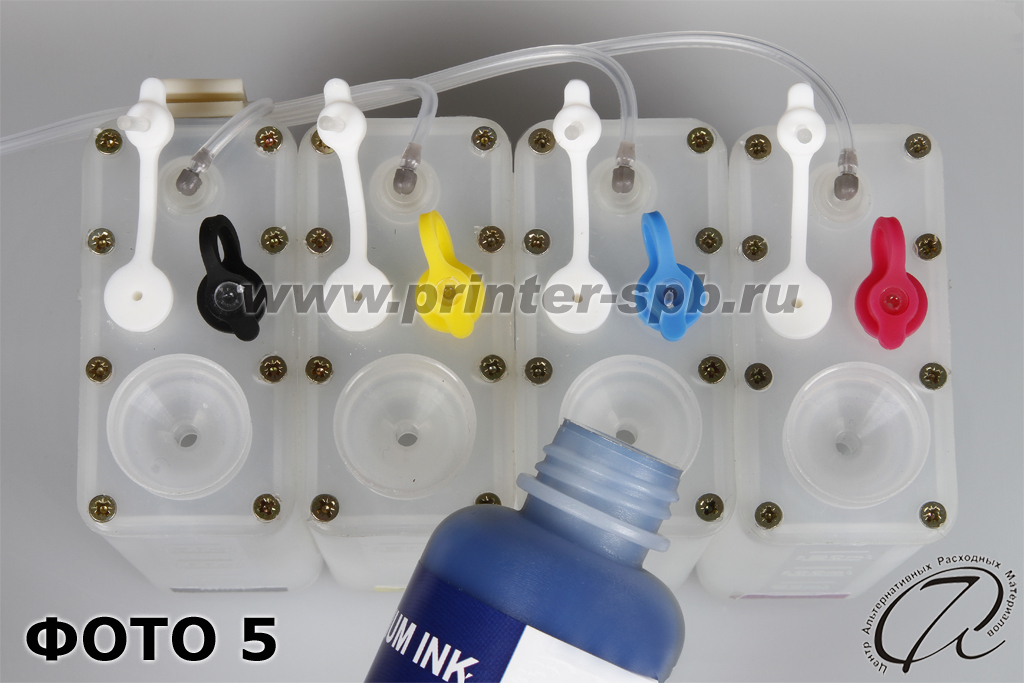

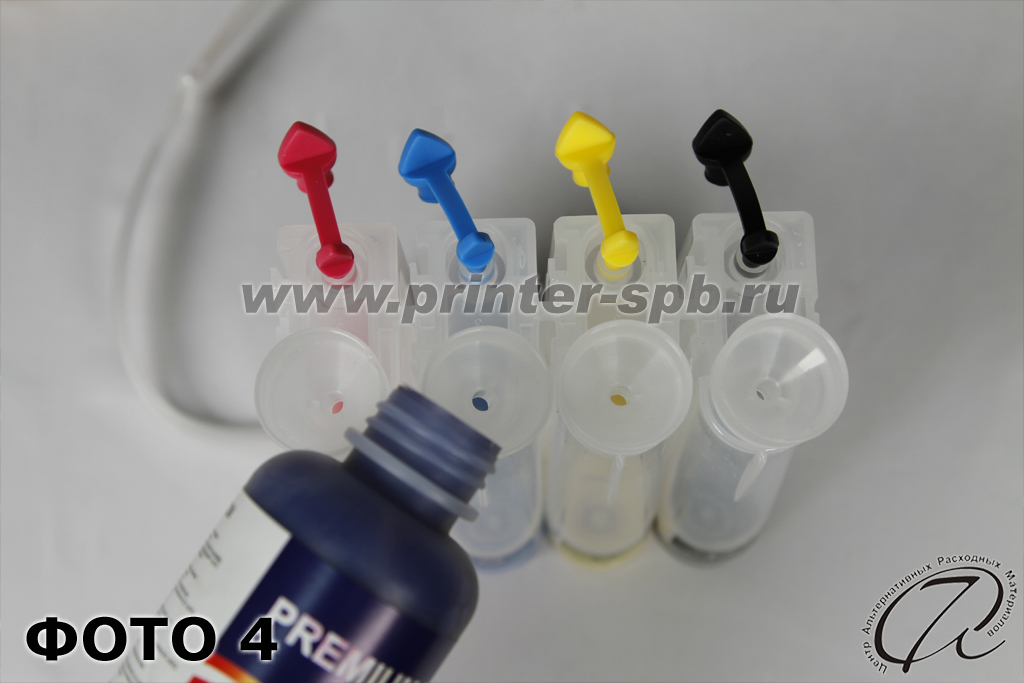

3. Наполните емкости чернилами. Для этого закройте цветными резиновыми пробками маленькие отверстия (для системы СТАНДАРТ). В большие отверстия вставьте  воронки и залейте чернила нужного цвета (ФОТО 4 и 5). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях менее 1 см., заблаговременно приобретайте чернила для дозаправки внешних емкостей.

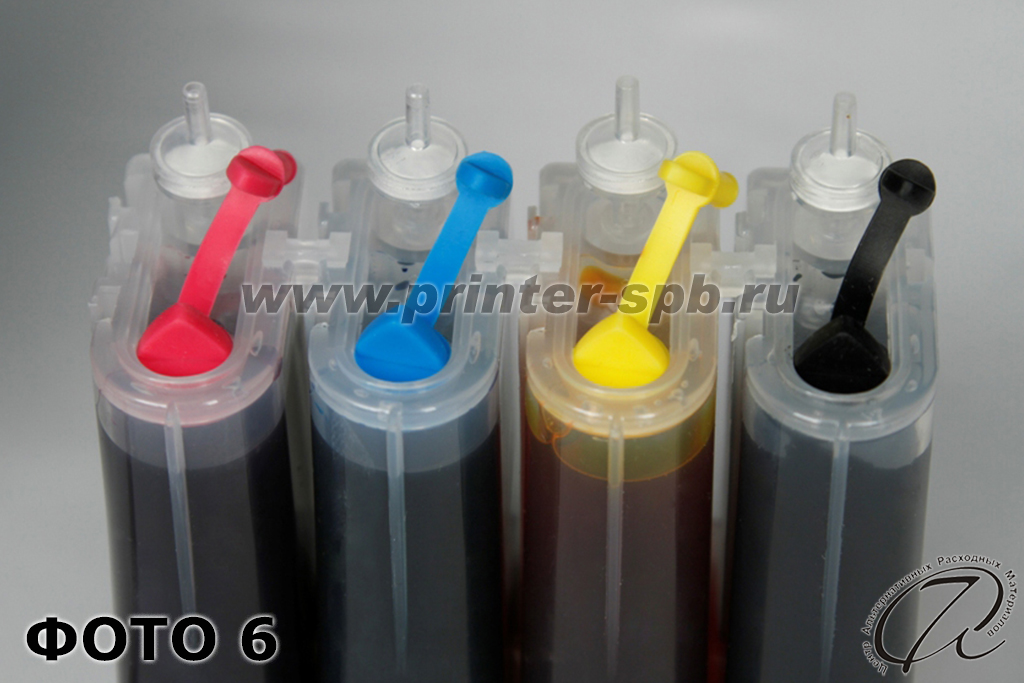

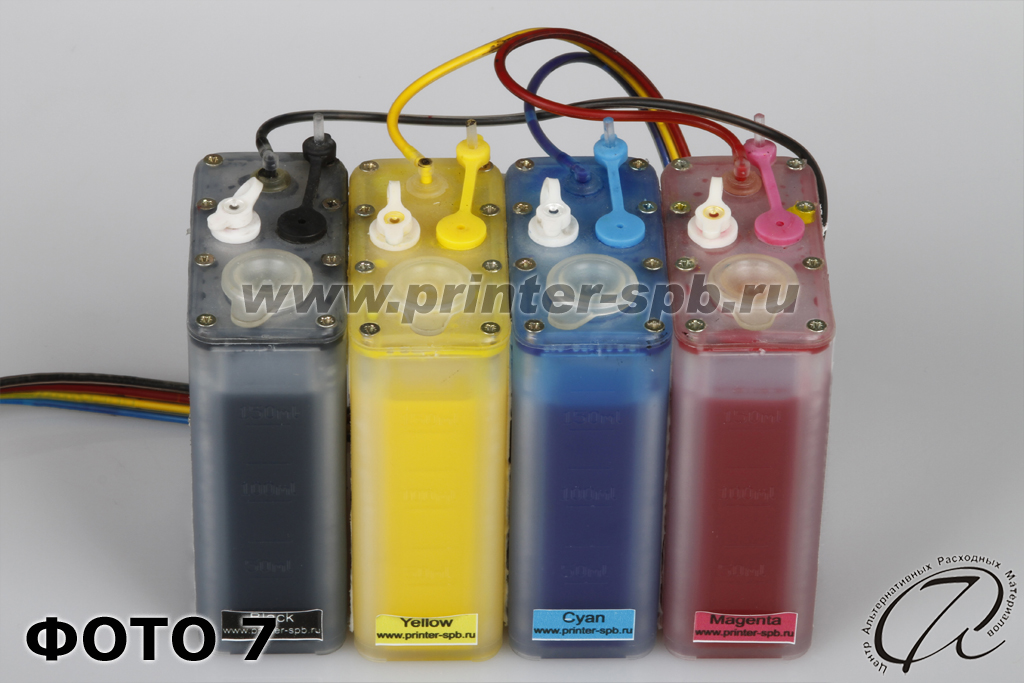

4. Выньте воронки и закройте заправочные отверстия резиновыми пробками. В системе СТАНДАРТ в маленькие отверстия в емкостях вставляем воздушные фильтры (ФОТО 6 и 7).

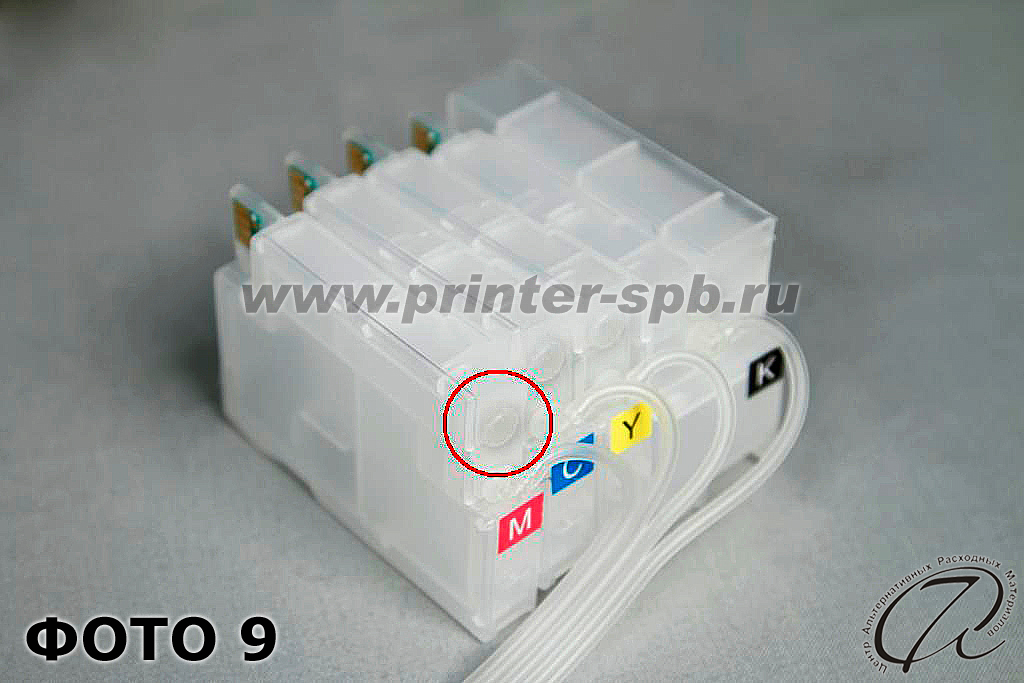

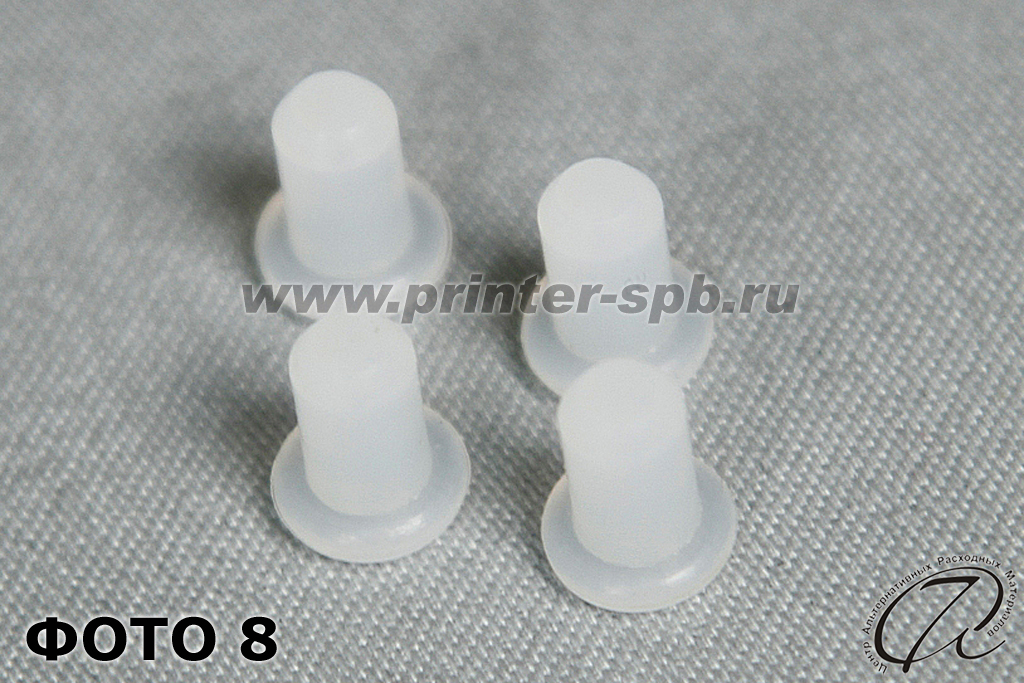

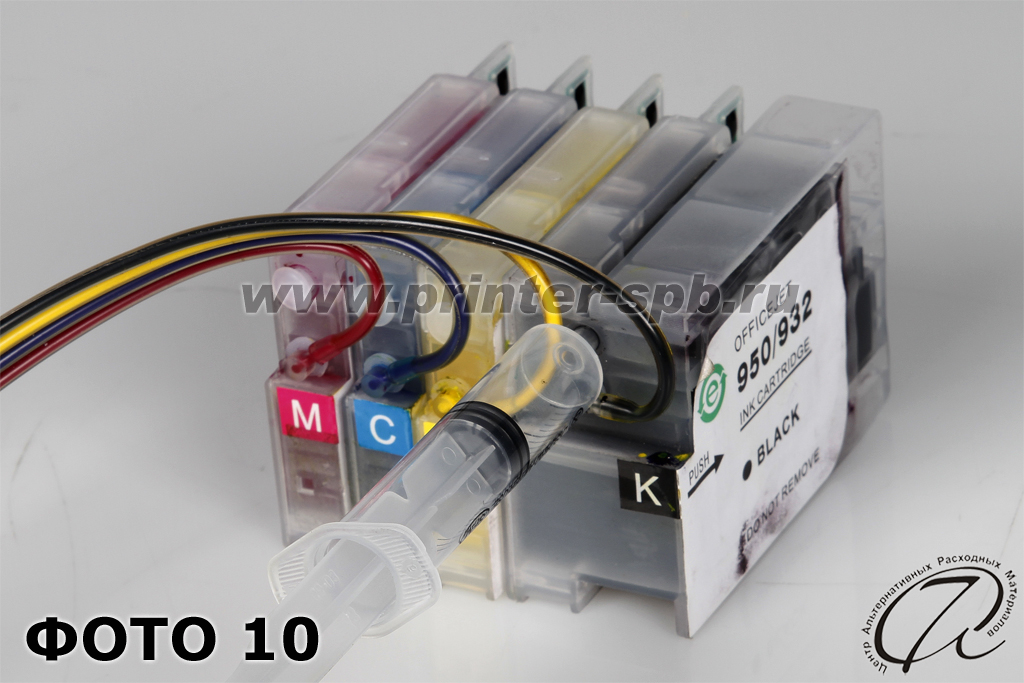

5. Извлеките маленькие заглушки (ФОТО 8) из картриджей (ФОТО 9). Используя шприц «протяните» чернила из емкостей через шлейф в картридж, медленно потянув на себя поршень шприца (ФОТО 10). Аналогично повторите эти действия для каждого картриджа. После проделанной процедуры установите маленькие заглушки обратно в картриджи.

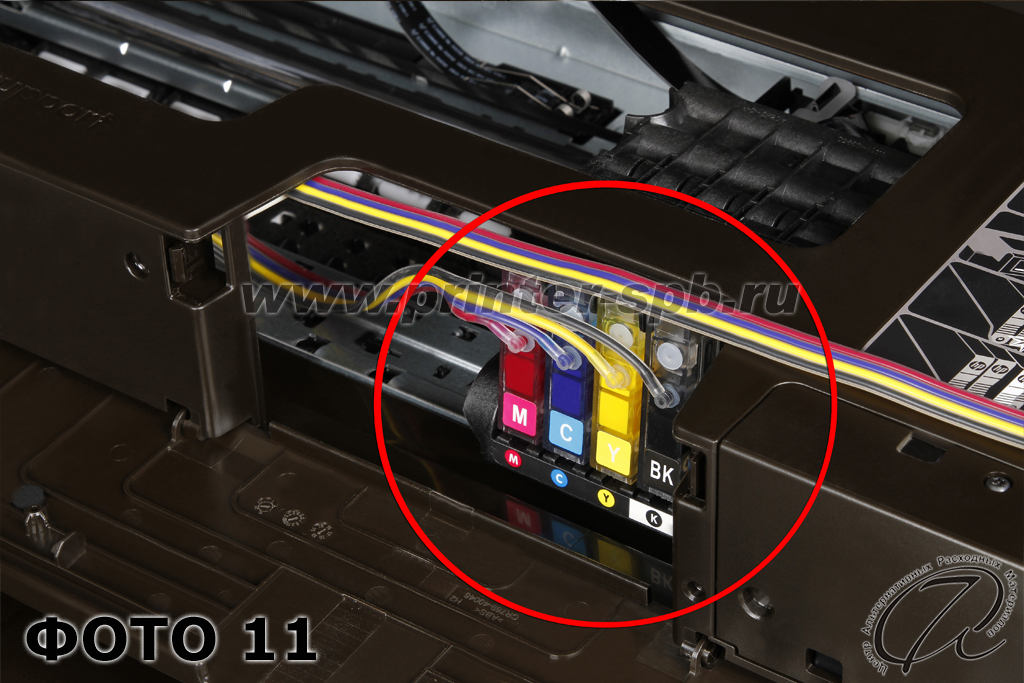

6. Вставьте блок картриджей в каретку, при этом необходимо сильно нажать на них до появления характерного щелчка. (ФОТО 11).

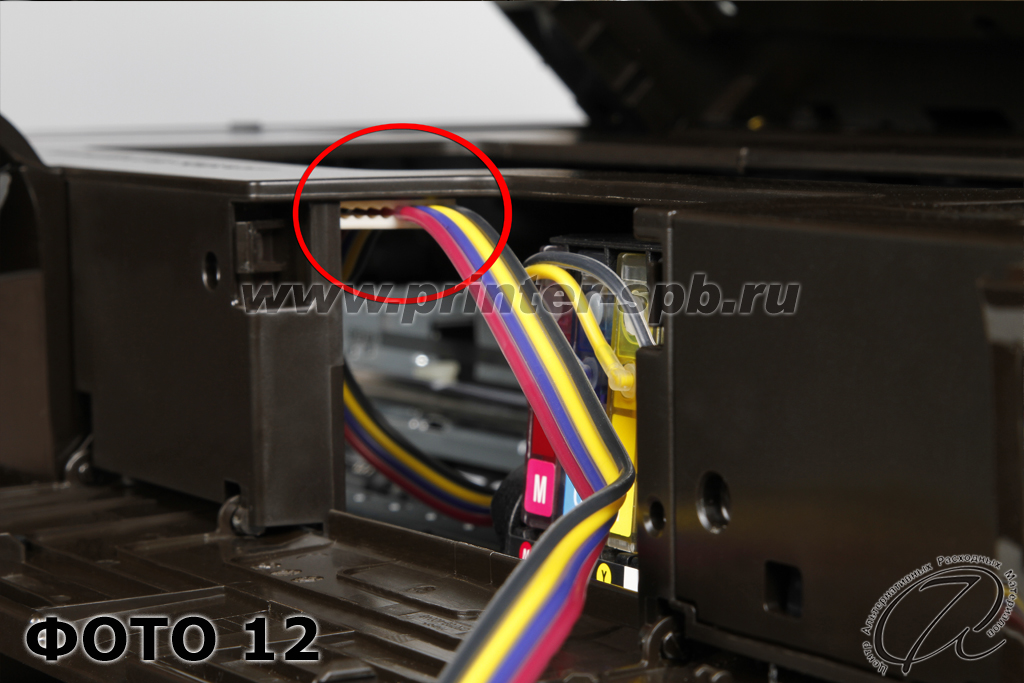

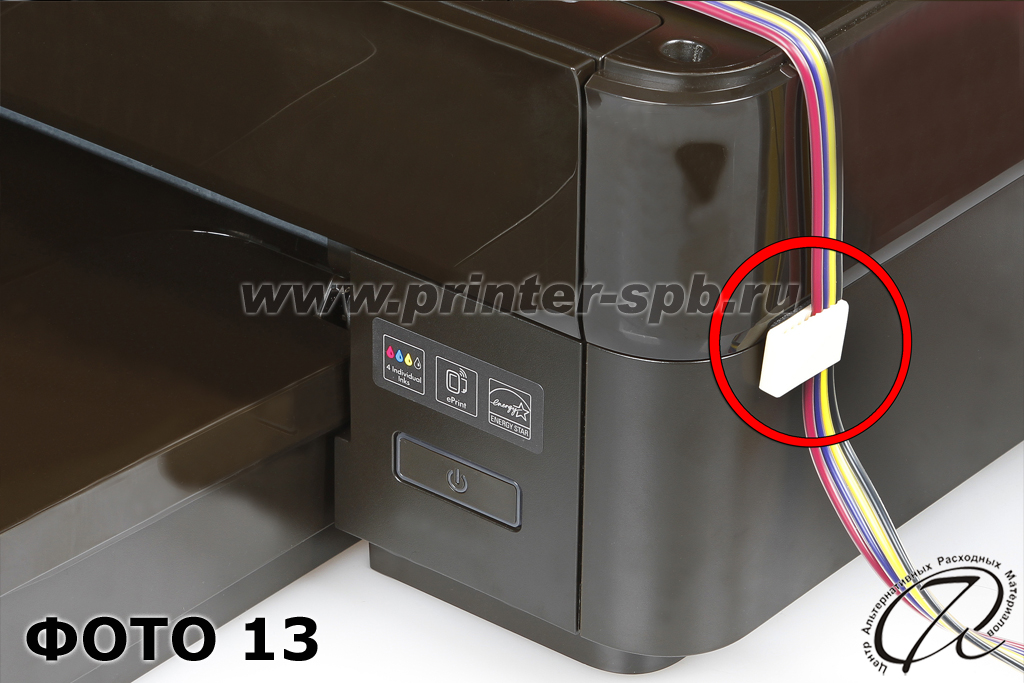

7. Установите шлейф через клипсу 1 (ФОТО 12) таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу. Затем, закрепите шлейф во второй клипсе 1 на внешней боковой стенке принтера, как показано на ФОТО 13.

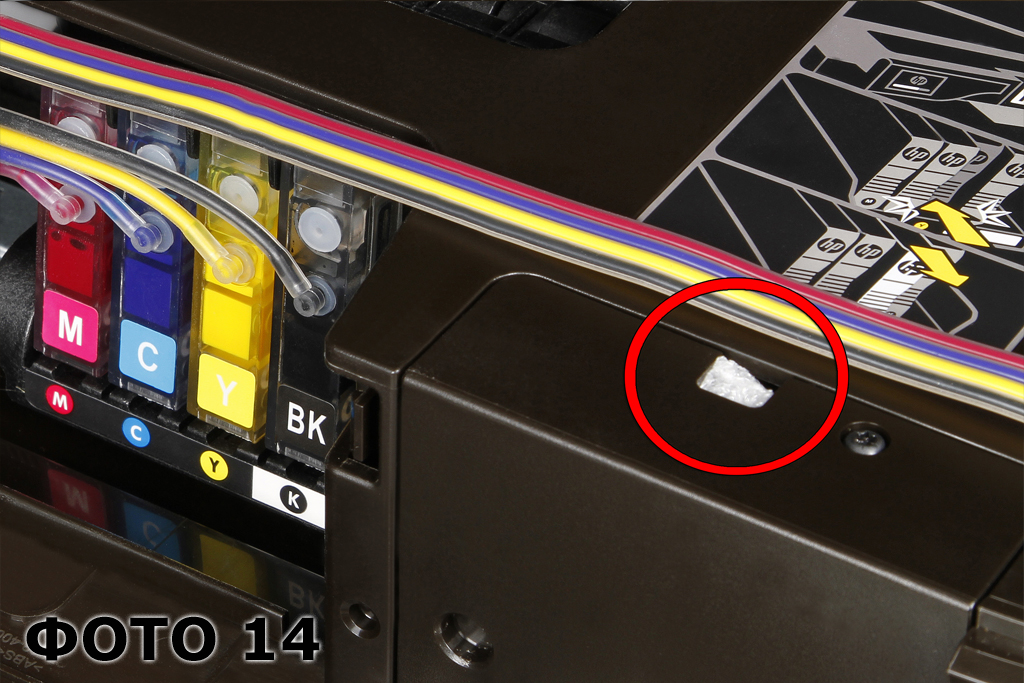

8. Для адекватной работы необходимо закрыть заглушкой отверстие на верхней панели принтера, как это показано на ФОТО 14.  В качестве заглушки может быть использован пенопласт, свёрток бумаги или другой подходящий предмет. Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.


Обнуление авточипа

Установленная СНПЧ не изменяет алгоритма работы принтера.

ВАЖНО! При использовании СНПЧ принтер иногда может выдавать сообщение, что картридж требует замены. Лечится это очень просто – открытием крышки принтера и закрытием обратно.

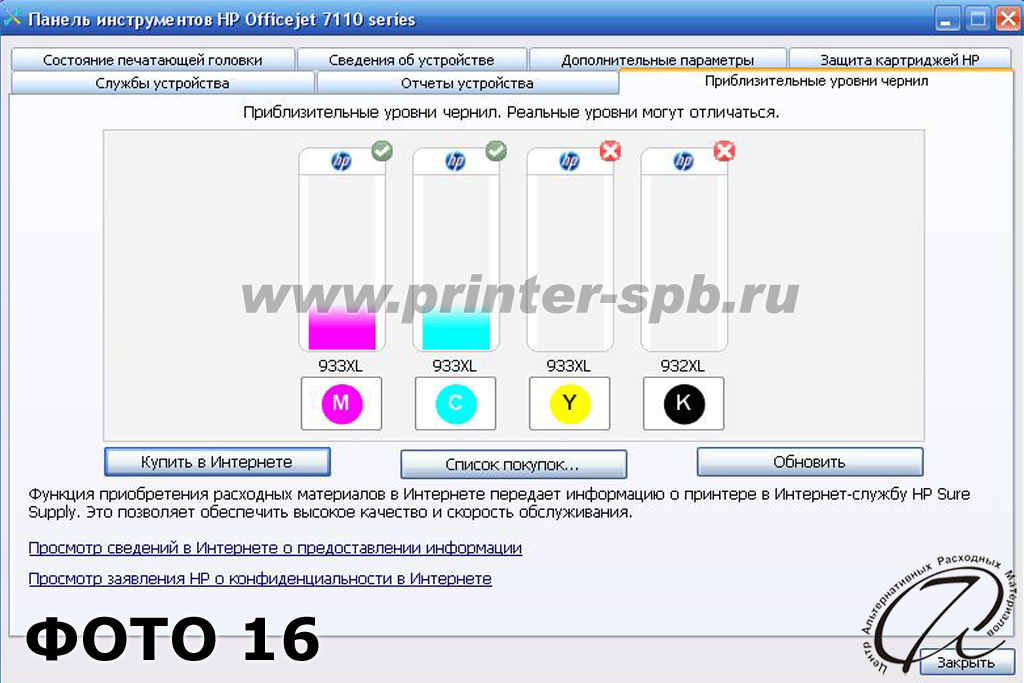

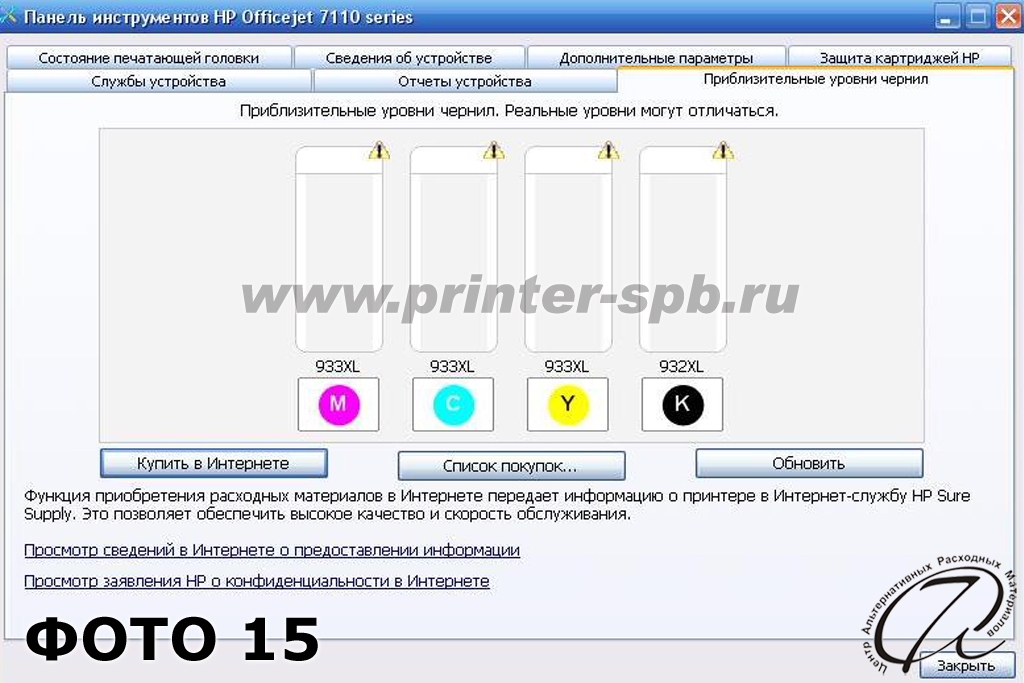

После установки системы. Зайдите на своём ПК впомощник по принтеру HP Officejet 7610 WideFormat, далее в открывшемся окне нажмите на иконку «Приблизительный уровень чернил», либо откройте «Обслуживание принтера», где откройте вкладку «Приблизительный уровень чернил» (ФОТО 15, 16).


Если картинка такая, то все хорошо, можно работать на принтере.

Если картинка такая, то принтер откажется печатать. Для лечения этого, необходимо выполнить действия, описанные в приложении № 1 к инструкции.

Примечание


  1. Не допускайте уменьшения уровня чернил во внешних емкостях (донорах) до уровня 1-2 см, заблаговременно приобретайте чернила и пополняйте емкости.
  2. Не допускайте подсыхание печатающей головы (ПГ), печатайте на принтере раз в 1-2 недели как минимум одну полноцветную страницу формата А4.
  3. При ухудшении печати (полосит, отсутствует один или более цвет):
  • проверьте, открыты ли воздушные отверстия в СНПЧ, если нет – откройте;
  • сделайте печать теста дюз (в закладке «Сервис», смотрите инструкцию к принтеру);
  • проверьте отсутствие воздуха в шлейфе (воздух допускается в небольшом объеме), при наличии воздуха – сделайте несколько прочисток печатающей головки (настройка печати – закладка «Сервис»). Если воздух не уходит – проделайте прокачку системы шприцом как при установке СНПЧ, чтобы избавиться от воздушных пробок, после этого сделайте 2-3 прочистки ПГ и дайте постоять часа 2-3, сделайте печать теста дюз, если есть улучшение – повторите процедуру. Если улучшения так и нет, возможно вам нужно попробовать промыть ПГ.
