Инструкция по заправке перезаправляемых картриджей на Brother MFC-J2310 и Brother-J2510/J3520/J3720

Относится к моделям
Brother
DCP J100DCP J105MFC J200MFC J2310MFC J2510MFC J3520MFC J3720

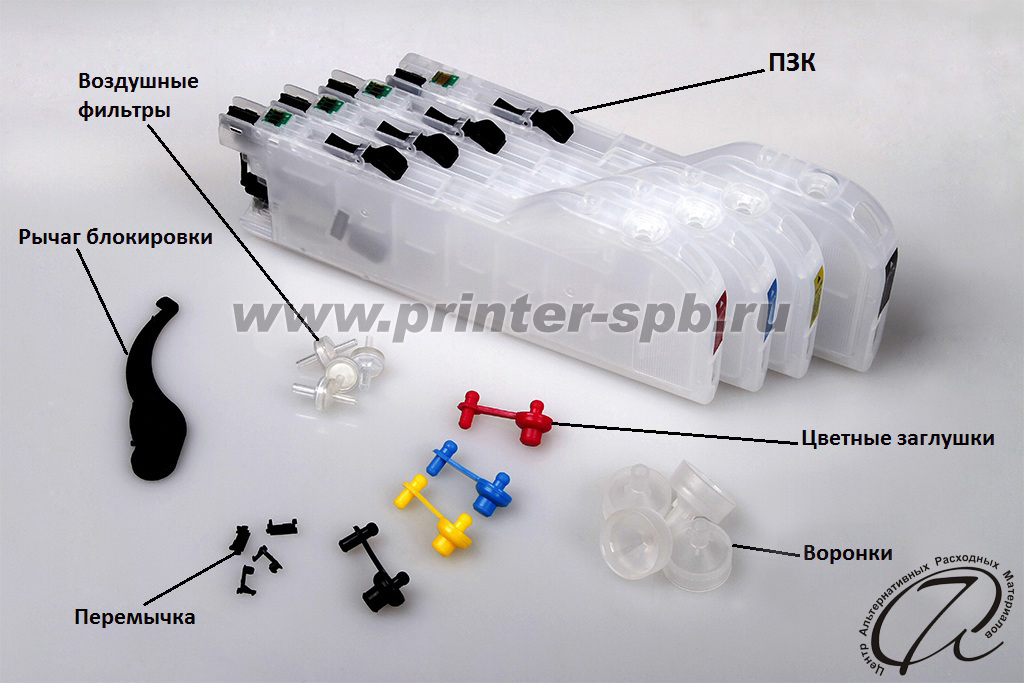

КОМПЛЕКТАЦИЯ


  • ПЗК (перезаправляемый картридж) – 4 шт.;
  • Воздушные фильтры – 4 шт.;
  • Цветные резиновые заглушки (пробки) – 4 шт.;
  • Воронки – 4 шт.
  • Рычаг блокировки – 1 шт.;
  • Перемычка (на некоторый моделях отсутствуют) – 4 шт.

УСТАНОВКА СИСТЕМЫ


1. ВАЖНО! Инициализируйте оригинальные картриджи, которые идут в комплекте с принтером, напечатайте 10-15 страниц в цвете. Напечатайте тест дюз (см. инструкцию к принтеру). Убедитесь, что принтер исправен и тест дюз проходит на 100%.

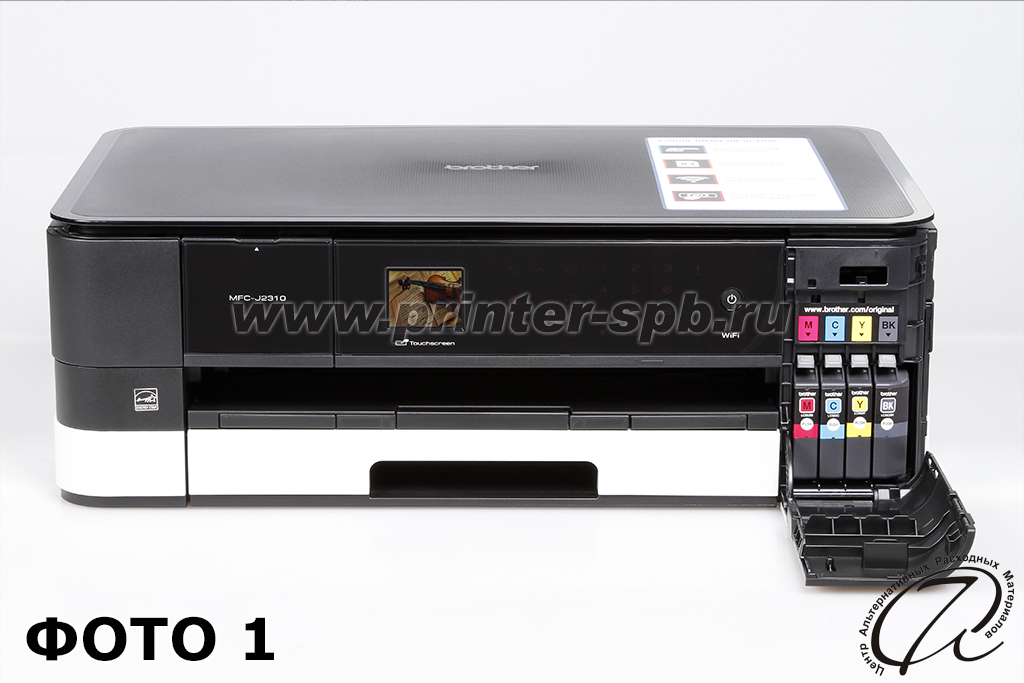

Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Если оригинальные картриджи находятся в принтере, то выньте их (ФОТО 1).

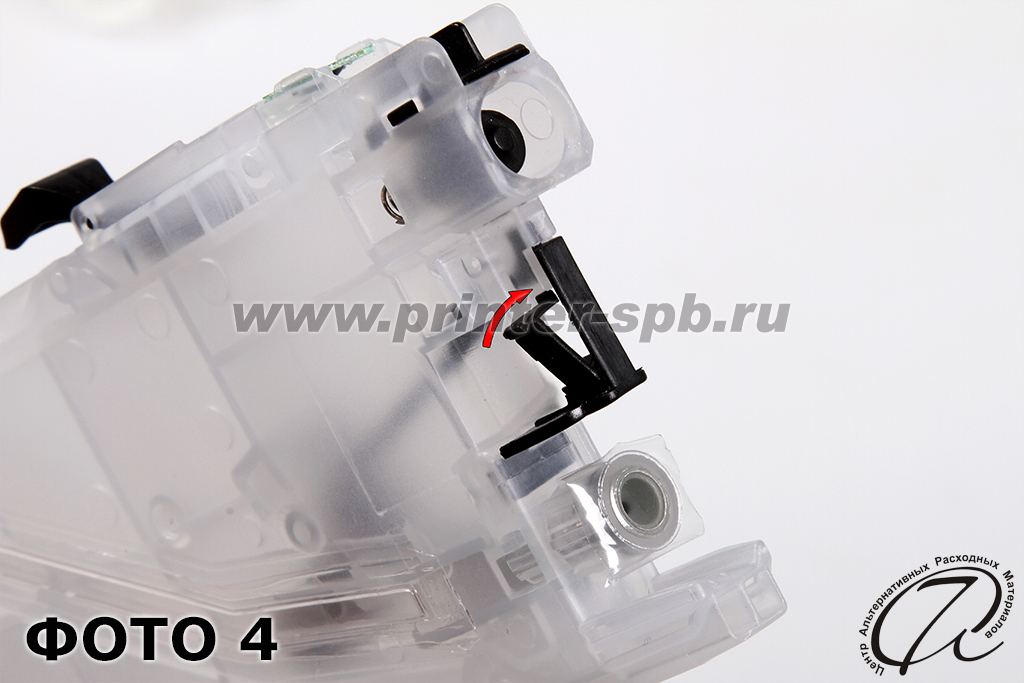

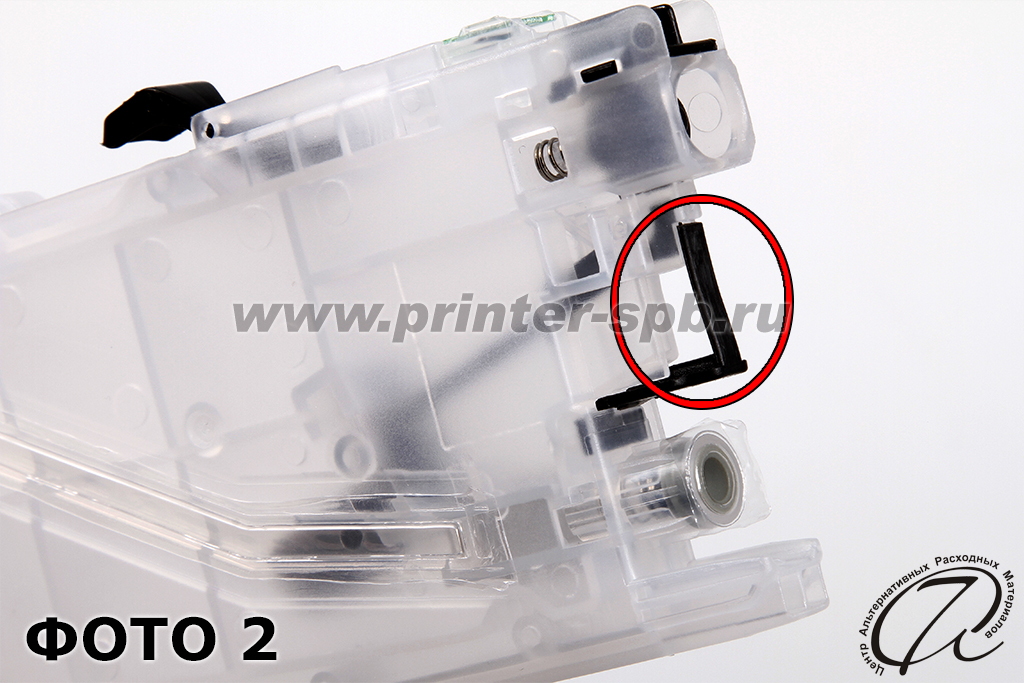

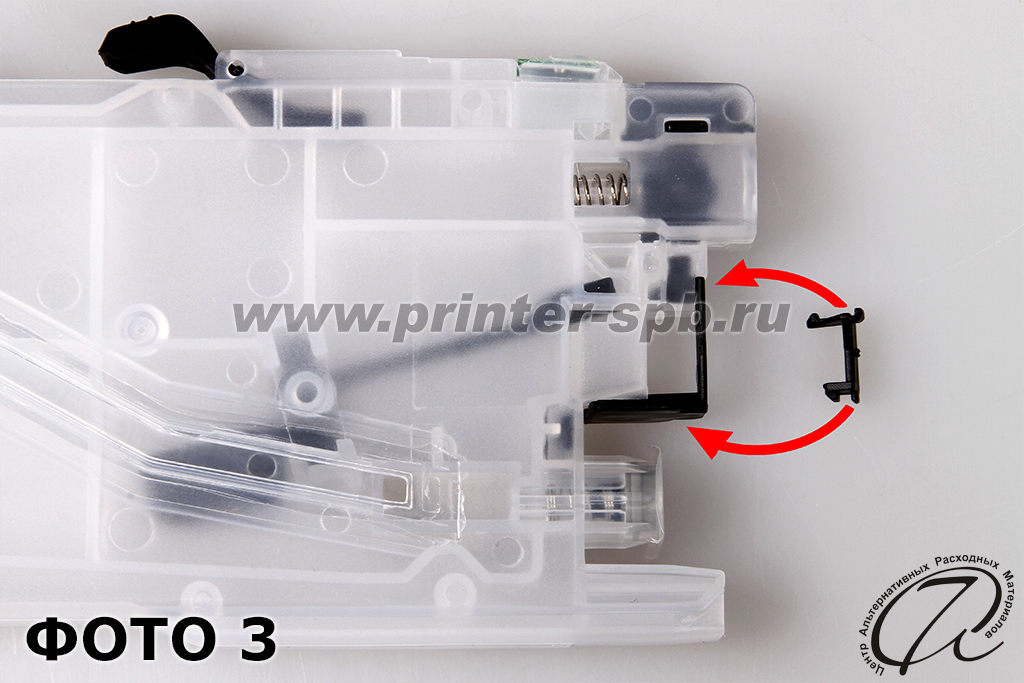

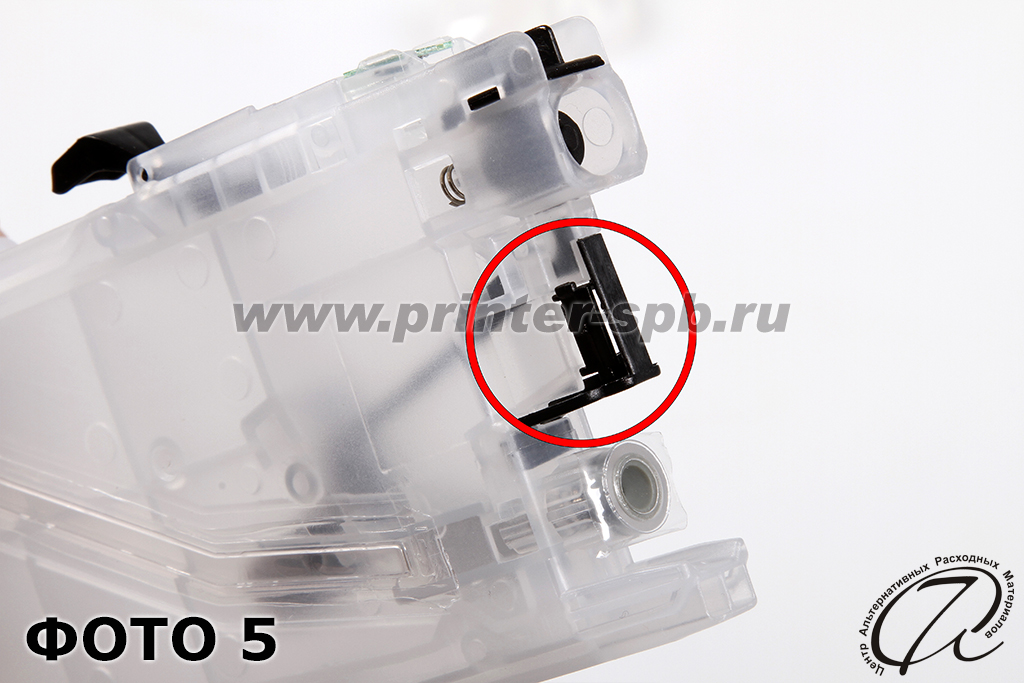

2. В указанном месте (ФОТО 2), установите перемычку, как это показано на ФОТО 3, 4 и 5. Повторите это действие для каждого картриджа. Если у принтера оригинальные картриджи LC563BK/LC-567XLBK/LC539XLBK и LC563C/M/Y/LC-565XLC/M/Y и LC535XC/M/Y, то данный пункт пропускаем и не выполняем его.

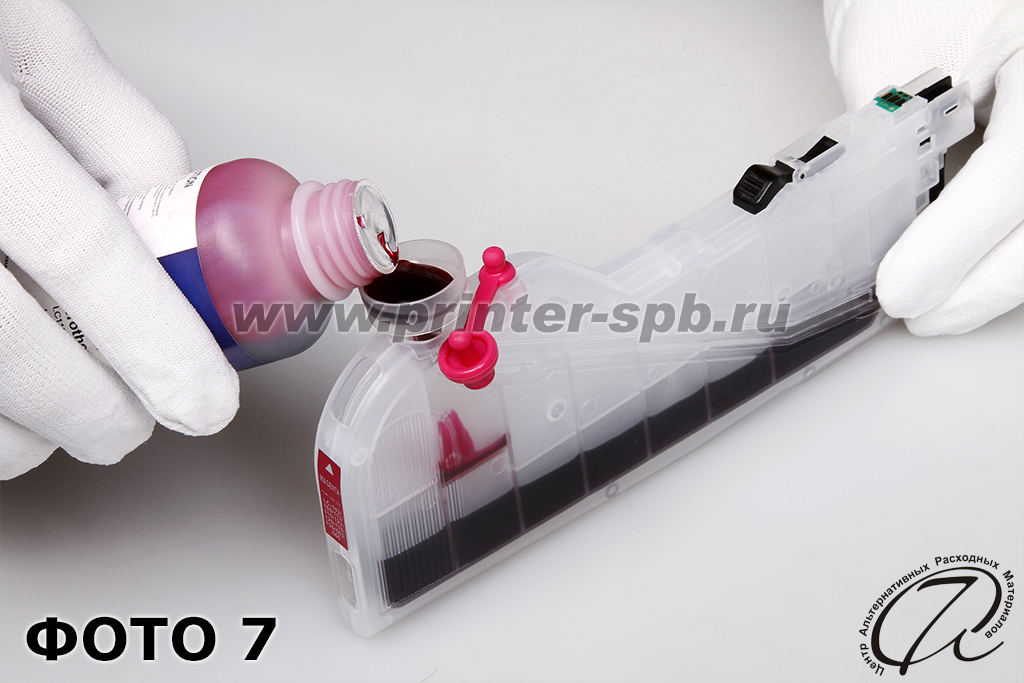

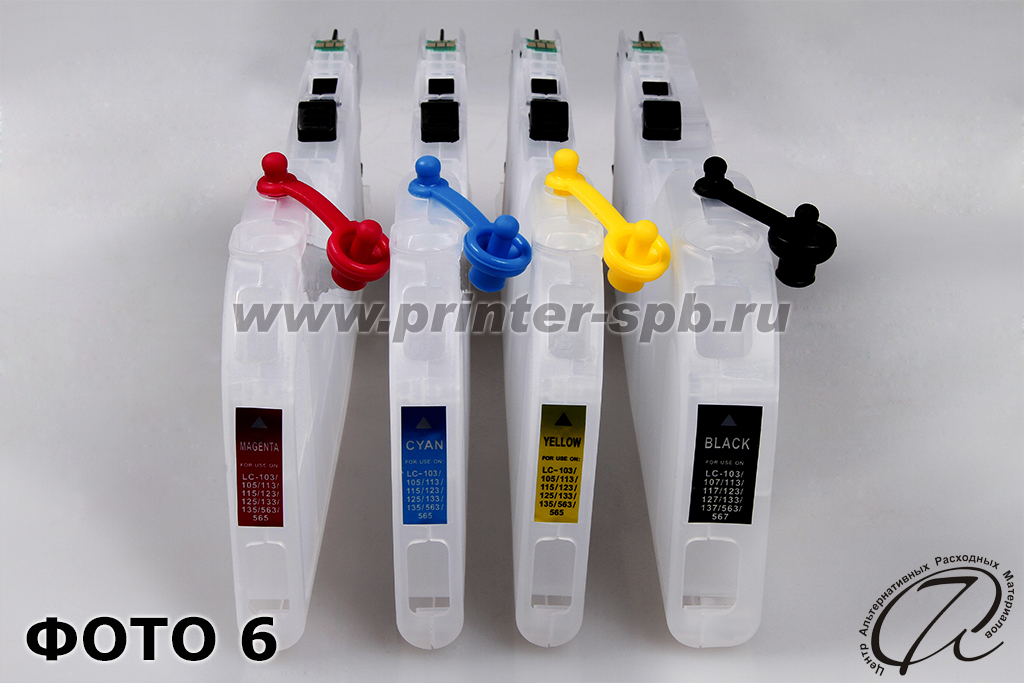

3. Наполните емкости чернилами (объем - минимум 2/3). Для этого закройте заглушками маленькие отверстия (ФОТО 6). В большие отверстия вставьте воронки и залейте чернила нужного цвета (ФОТО 7). Не заливайте чернила, к примеру, желтого цвета в ПЗК красного цвета, это приведет к неверной цветопередаче. Заблаговременно приобретайте чернила для дозаправки ПЗК. Обратите особое внимание на заправку, при неверной заправке ПЗК могут не работать.

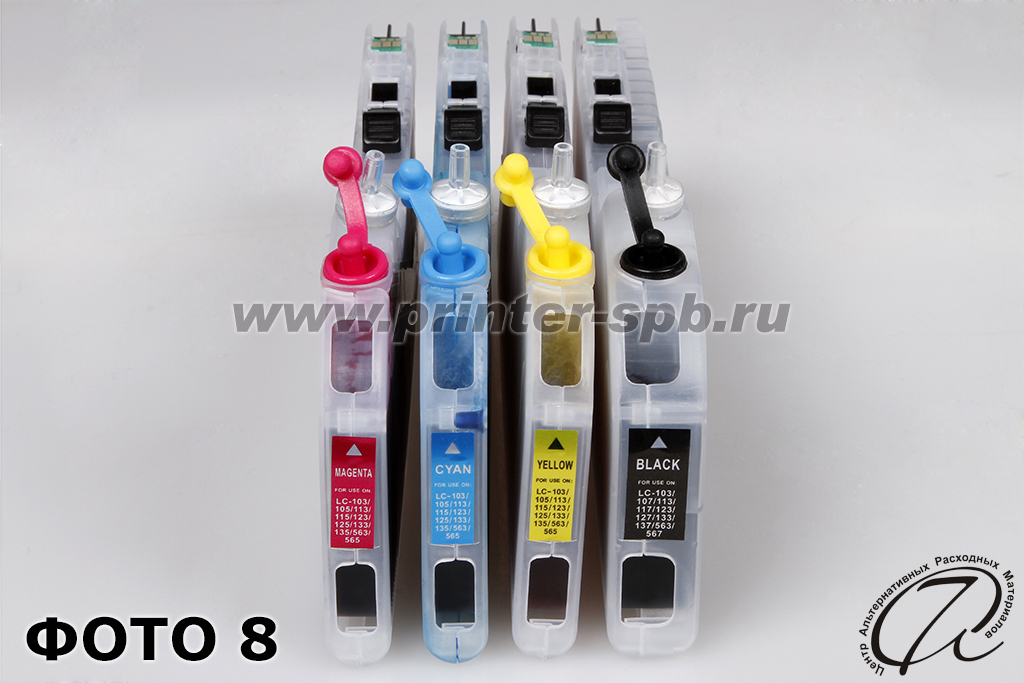

4. Выньте воронки и закройте заправочные (большие) отверстия заглушкой. Далее откройте воздушные (маленькие) отверстия и вставьте в них воздушные фильтры (ФОТО 8).

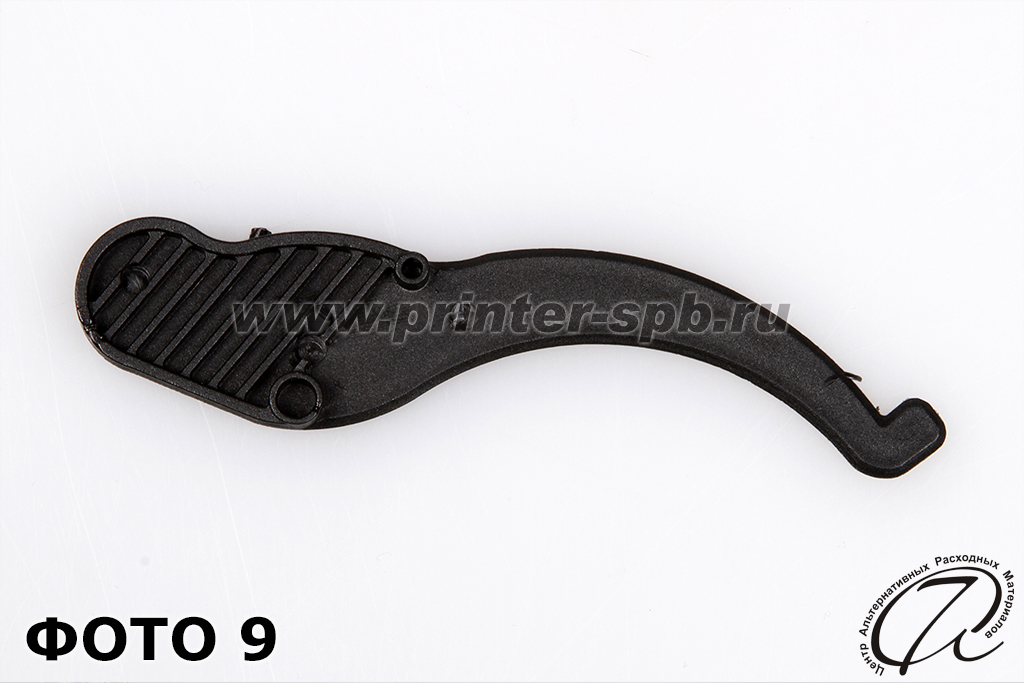

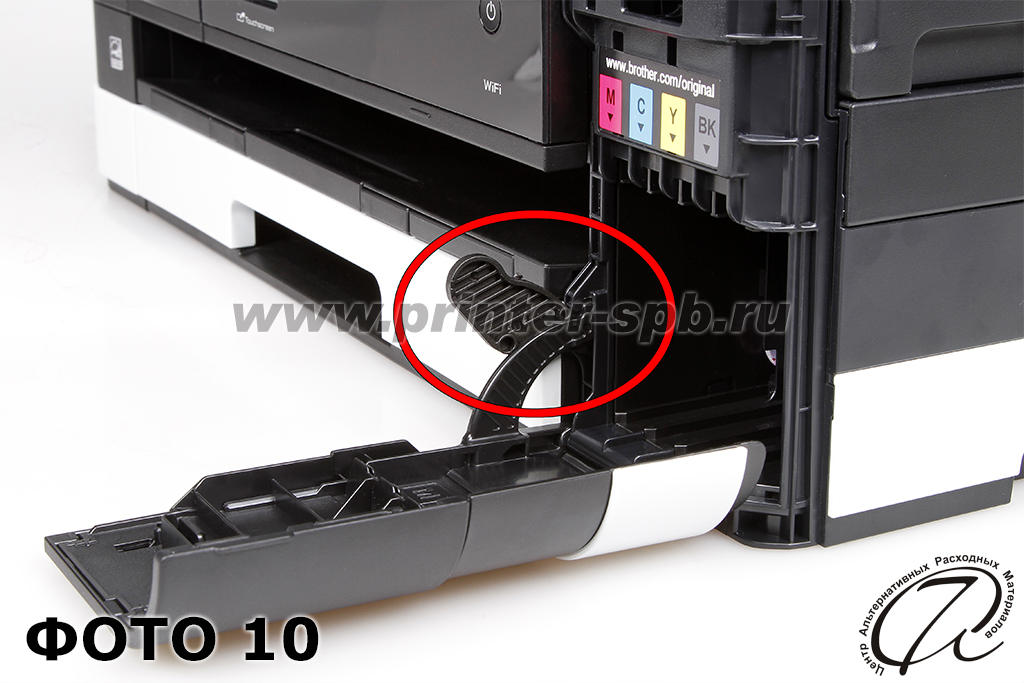

5. Возьмите «рычаг блокировки» (ФОТО 9) и вставьте слева у отсека для картриджей, как это показано на ФОТО 10.

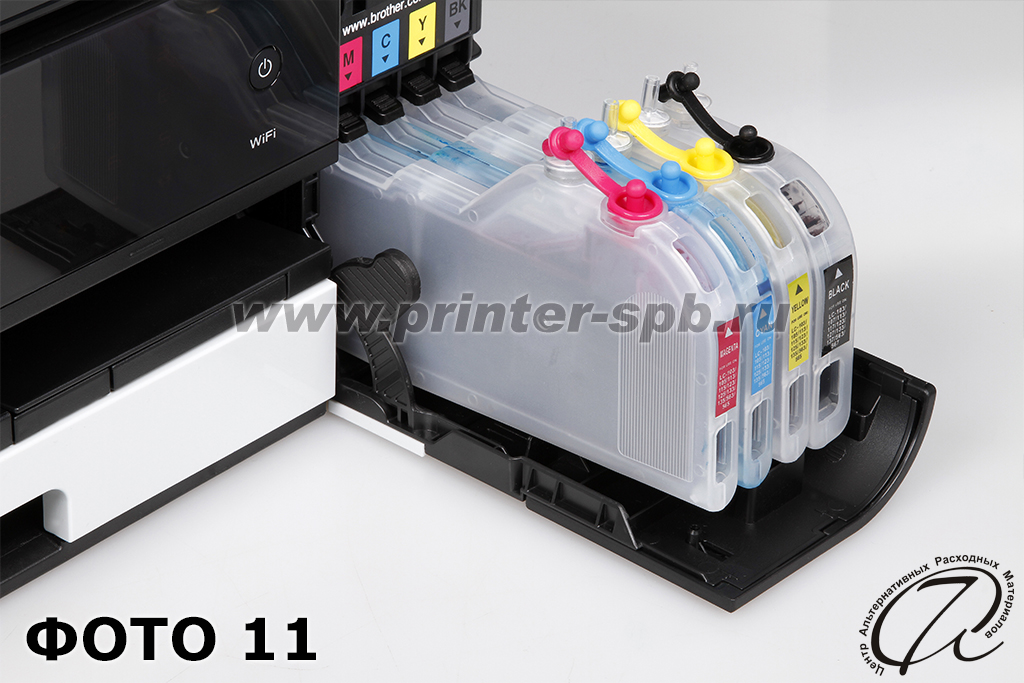

6. Установите ПЗК в отсек для картриджей (ФОТО 11) при этом необходимо сильно нажать на них до появления характерного щелчка.


Система готова к работе. Подсоедините шнур питания и включите принтер.

Обнуление чипов (когда пишет, что картридж закончился:

Для моделей DCP-J100/105 и MFC-J200 нет необходимости обнулять, т.к. система работает без чипов;

Для моделей MFC-J2310/J2510 -

Для моделей MFC-J3520/J3570 - вынуть/вставить картридж.
