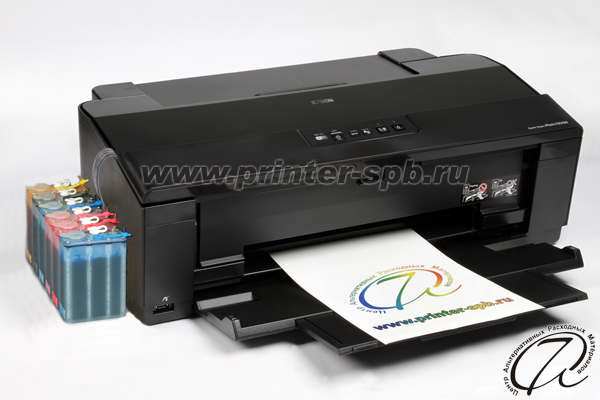

Инструкция по установке СНПЧ на Epson Stylus Photo 1500W

Относится к моделям
Epson Stylus Photo

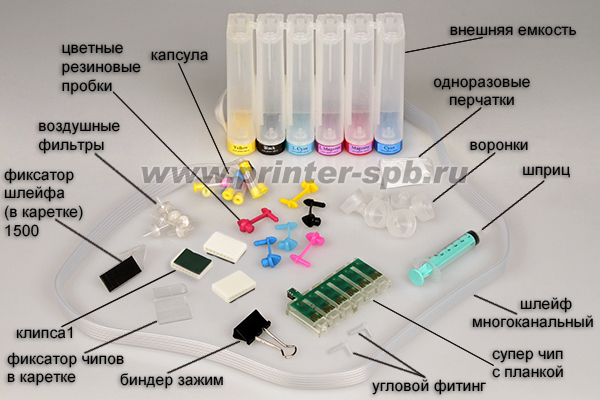

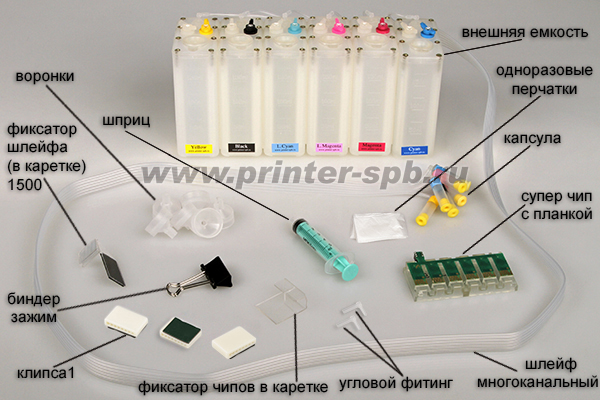

КОМПЛЕКТАЦИЯ


СТАНДАРТ

ПРЕМИУМ


  • внешняя емкость  – 6 шт.;
  • суперчип с планкой – 1 шт.;
  • капсула – 6 шт.;
  • шлейф многоканальный – 1ш.;
  • клипса 1 – 3 шт.;
  • фиксатор шлейфа (в каретке) 1500– 1 шт.;
  • фиксатор чипов в каретке – 1 шт.;
  • биндер зажим – 1 шт.;
  • шприц – 1шт.;
  • воздушные фильтры – 6 шт.;
  • цветные резиновые пробки – 6 шт.;
  • воронки – 6 шт.;
  • угловой фитинг – 2 шт.;
  • одноразовые перчатки – 1 пара.
  • внешняя емкость – 6 шт.;
  • суперчип с планкой – 1 шт.;
  • капсула – 6 шт.;
  • шлейф многоканальный – 1шт.;
  • клипса 1 – 3 шт.;
  • фиксатор шлейфа (в каретке) 1500– 1 шт.;
  • фиксатор чипов в каретке – 1 шт.;
  • биндер зажим – 1 шт.;
  • шприц – 1 шт.;
  • воронки – 6 шт.;
  • угловой фитинг – 2 шт.;
  • одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ

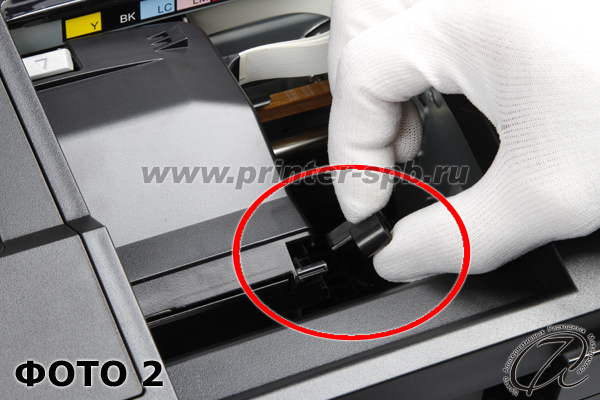

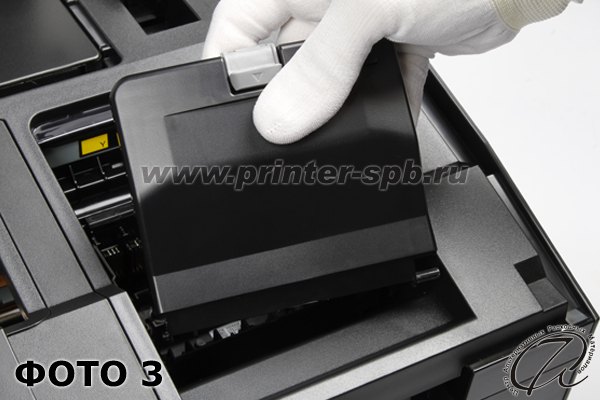

1. Приведите каретку принтера в положение замены картриджей, как на ФОТО 1 (см. справочная информация). Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка, при этом, будет высвобождена, ее можно будет двигать вправо и влево свободно. Аккуратно снимите крышку каретки с фиксаторов см. ФОТО 2 и 3, используя, например, отвертку.

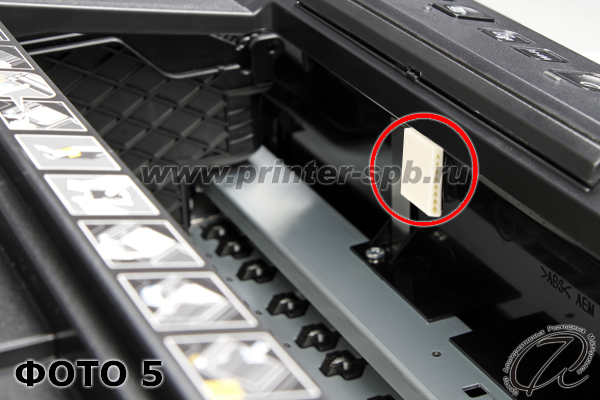

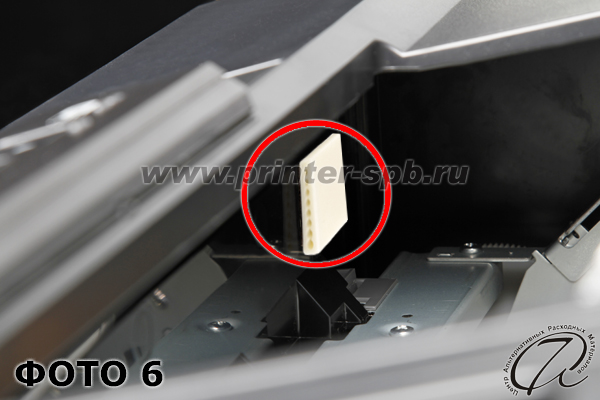

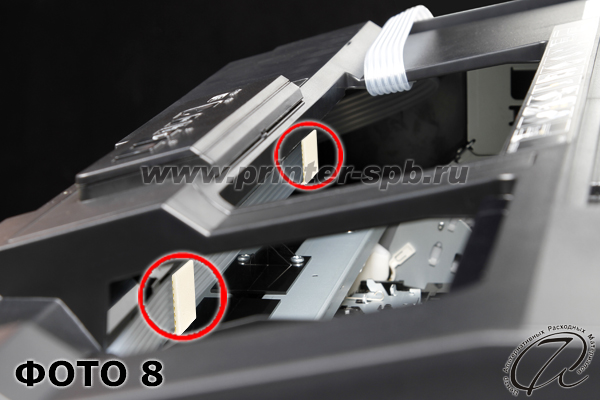

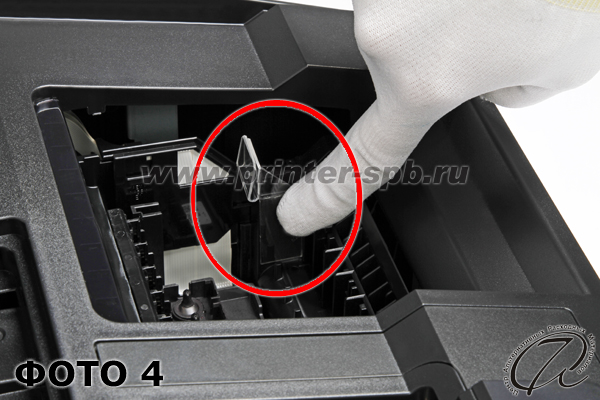

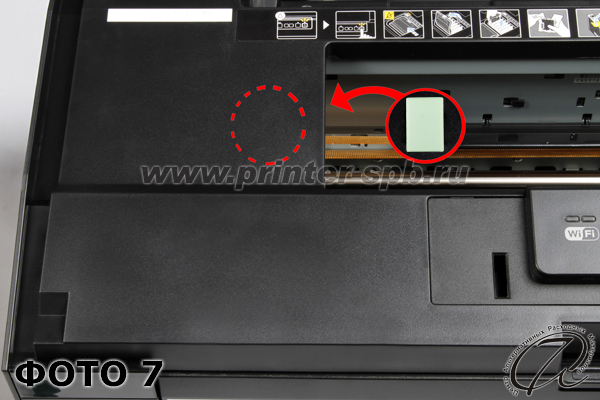

2. Закрепите фиксатор шлейфа (в каретке) на правой стенке каретки (ФОТО 4). Так же закрепите еще три клипсы 1 так, как показано на ФОТО 5, 6 и 7. Проложите многоканальный шлейф и закрепите в клипсах 1, как на ФОТО 8.

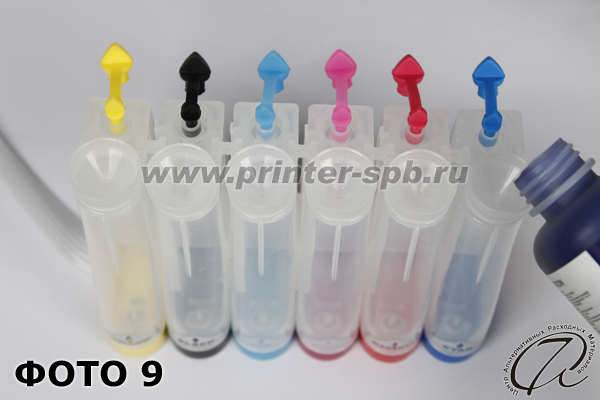

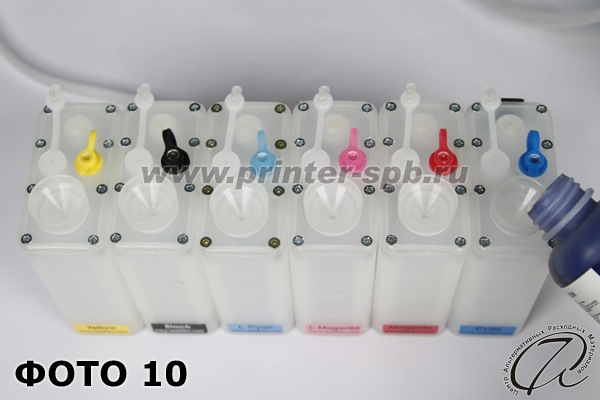

3. Наполните емкости чернилами. Для системы СТАНДАРТ – закройте цветными резиновыми пробками маленькие отверстия (ФОТО 9). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для системы ПРЕМИУМ откройте белые пробки и закройте цветные (ФОТО 10). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

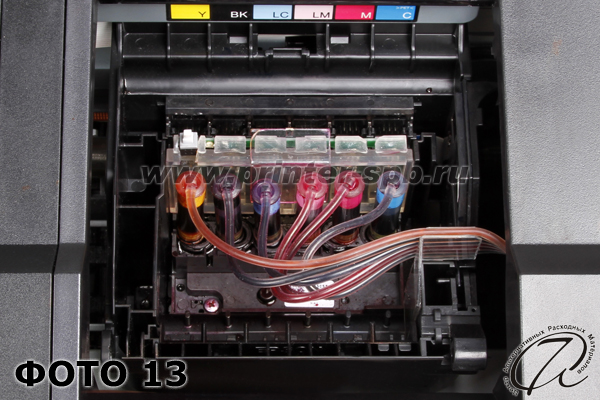

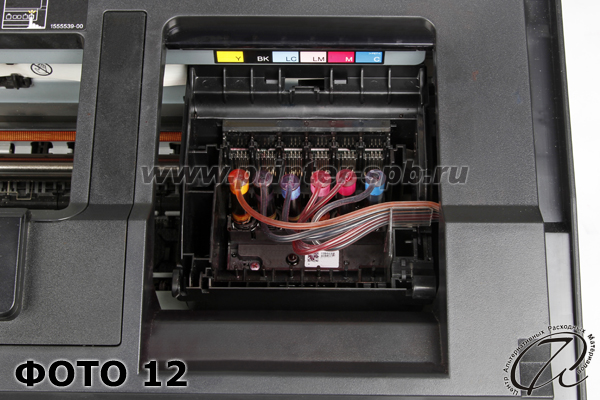

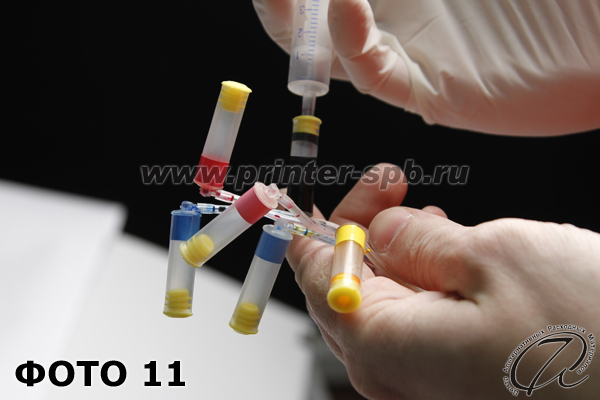

4. Используя шприц «протяните» чернила из емкостей через многоканальный шлейф в капсулу, медленно потянув на себя поршень шприца до заполнения капсулы примерно на 50% чернилами (ФОТО 11). С помощью биндера зажима, пережмите капилляр шлейфа с чернилами, наденьте капсулу с чернилами на соответствующий штуцер печатающей головки. После этого, снимите зажим с капилляра. Аналогично повторите эти действия для каждой капсулы (ФОТО 12). Не перепутайте цвета.

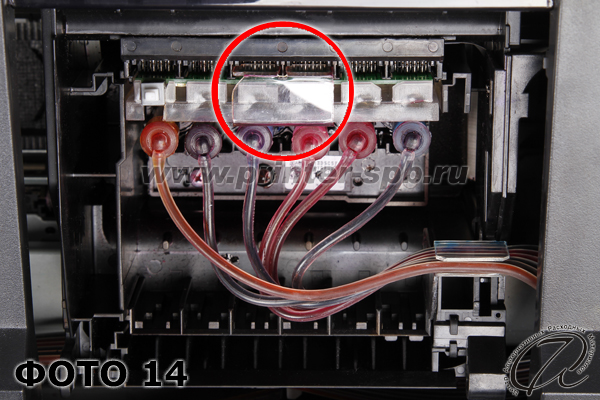

5. Установите суперчип с планкой в печатающую головку так, как показано на ФОТО 13 и 14, закрепите его с помощью фиксатора чипов в каретке, который идет в комплекте. Если чип болтается – то он установлен неверно. Чип с планкой не должен иметь люфт и должен держаться плотно. Из-за неправильной установки чипа с планкой, принтер может не определить его.

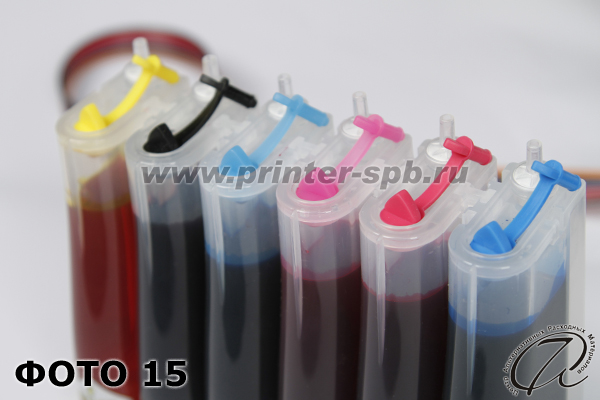

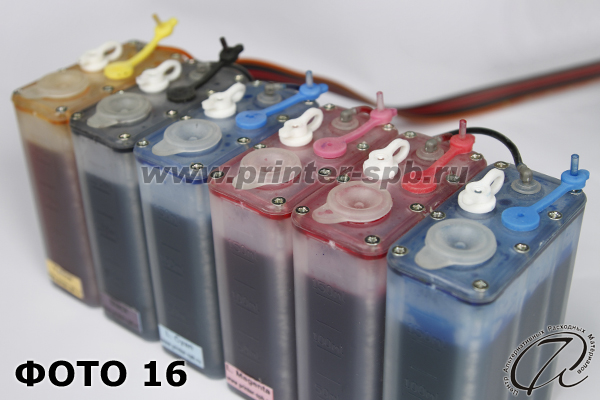

6. Выньте воронки и закройте эти отверстия заглушками. В системе СТАНДАРТ откройте маленькие отверстия и вставьте воздушные фильтры в них (ФОТО 15). В системе ПРЕМИУМ откройте цветные пробки (ФОТО 16). Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.

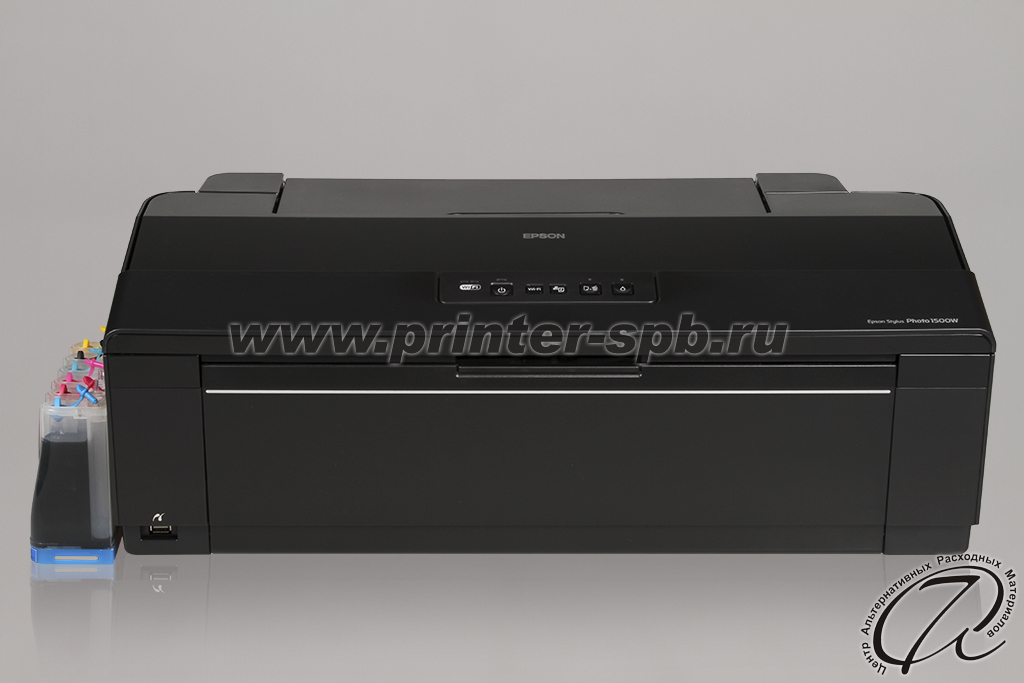

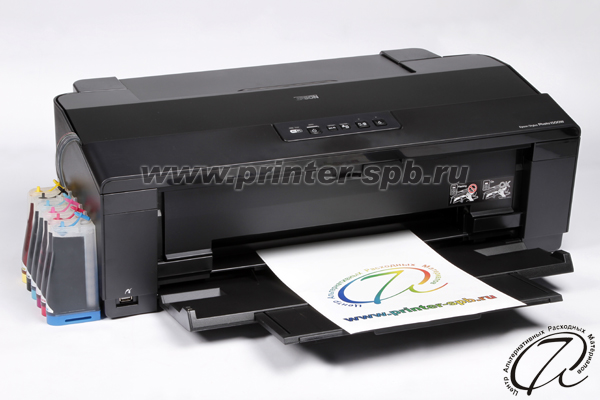

На фотографиях рабочее положение внешних емкостей.


СПРАВОЧНАЯ ИНФОРМАЦИЯ

Как привести каретку в положение замены картриджей

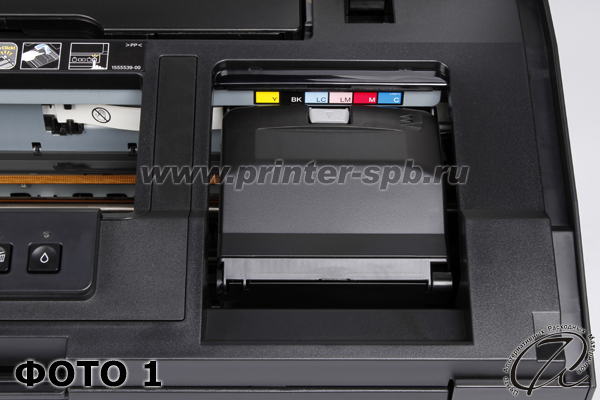

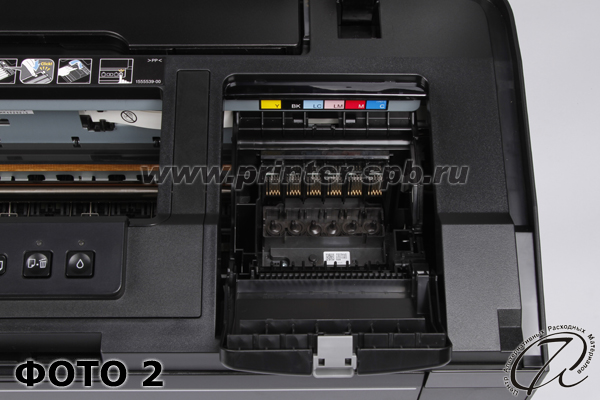

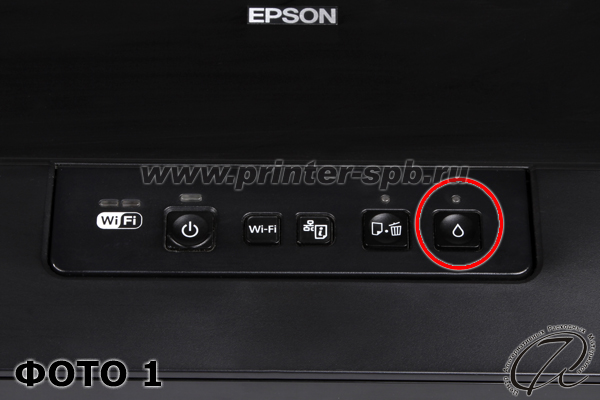

Подсоедините принтер к электросети и включите его. Нажмите кнопку «капелька» и удерживайте примерно 5 секунд, каретка встанет в положение замены картриджей (ФОТО 1). Поднимите верхнюю крышку принтера (ФОТО 2).


Тест дюз

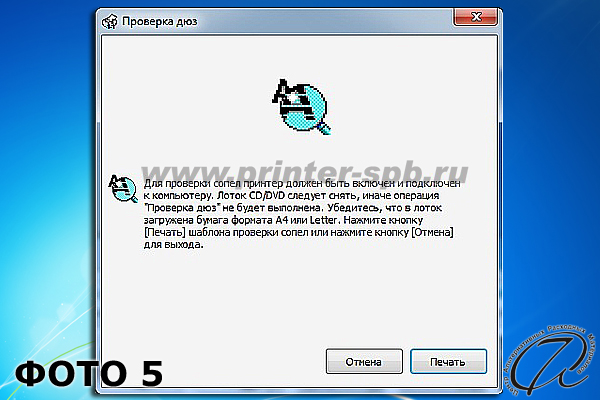

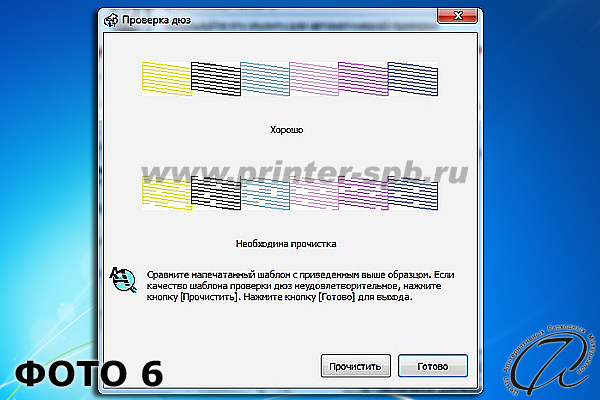

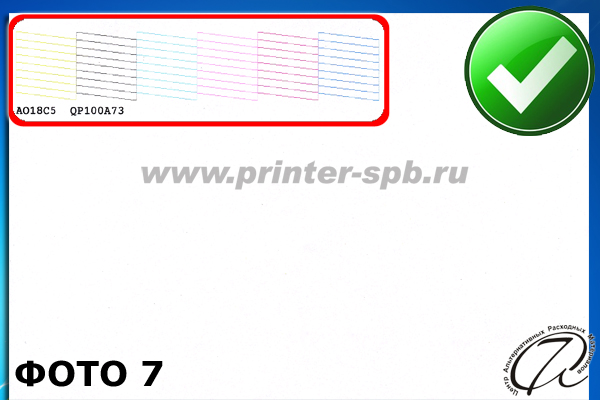

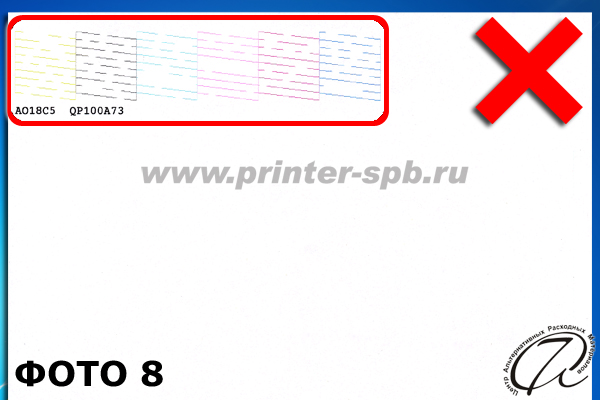

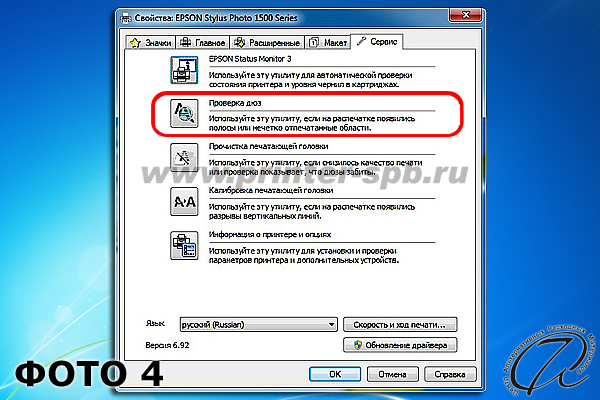

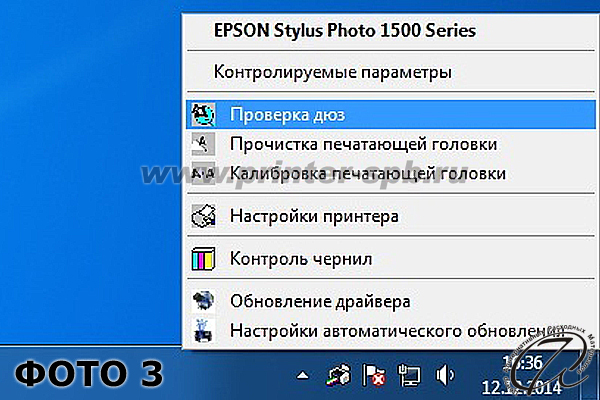

Зайдите на компьютере в драйвер устройства на панели задач и выберите пункт «Проверка дюз» (ФОТО 3), либо через «Свойства печати» или «Настройка принтера», выберите нужный пункт (ФОТО 4), в следующем окне нажмите «Печать» (ФОТО 5).  Убедитесь, что тест дюз хороший и проходит на 100%, как показано на ФОТО 7, если так, то всё хорошо, нажмите в открывшемся окне нажмите «Готово» (ФОТО 6). Если в распечатанном шаблоне есть прерванные или отсутствующие линии (ФОТО 8), то необходимо сделать пару прочисток и дать постоять принтеру минут 20 «без работы» и затем повторить тест.



Прочистка печатающей головки (ПГ)


Внимание! Не делайте подряд более 3-4 прочисток.

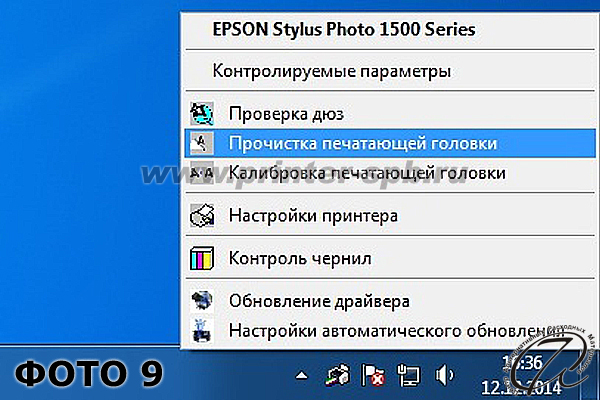

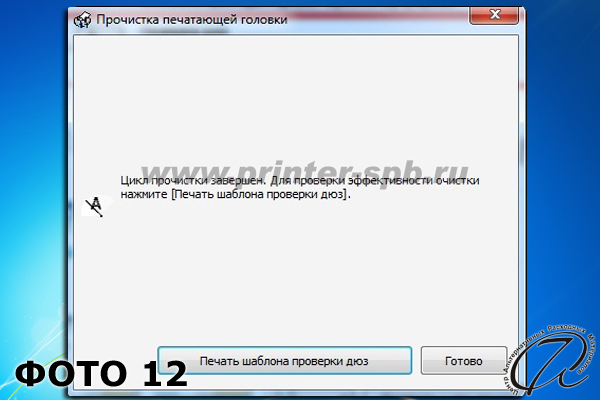

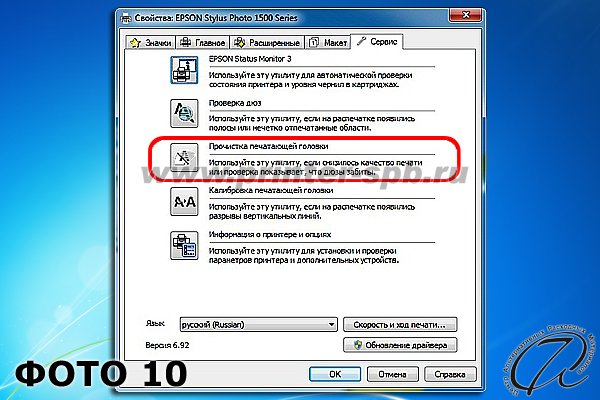

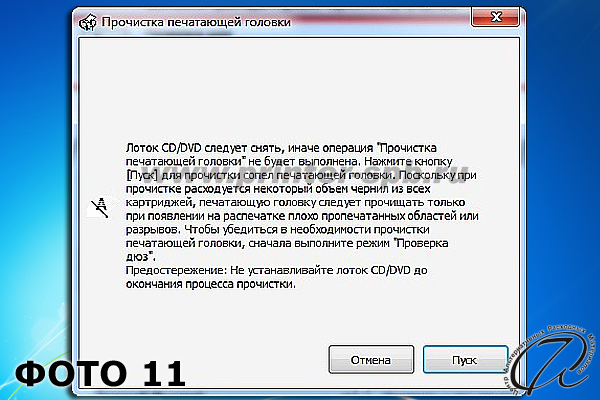

Зайдите на компьютере в  драйвер устройства через панель задач и выберите пункт «Прочистка печатающей головки» (ФОТО 9), либо через «Свойства печати» или «Настройка принтера»,  выберите нужный пункт (ФОТО 10),  далее появится окно (ФОТО 11), в котором нажмите «Пуск», после можете напечатать шаблон проверки дюз, либо выбрать кнопку «Готово».


Обнуление уровня чернил в картридже


Делается в случае:

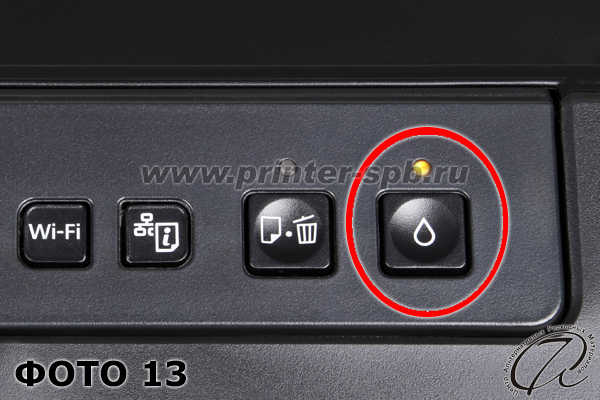

- загорание датчика (ФОТО 13 - отмечен кругом, должен гореть постоянно);

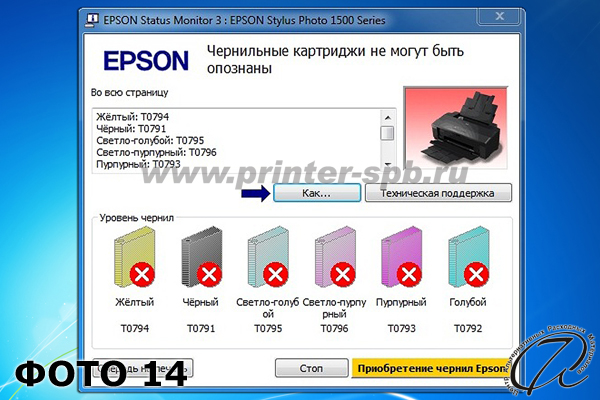

- появления при печати информации, как на ФОТО 14 («Чернильные картриджи не могут быть опознаны»).

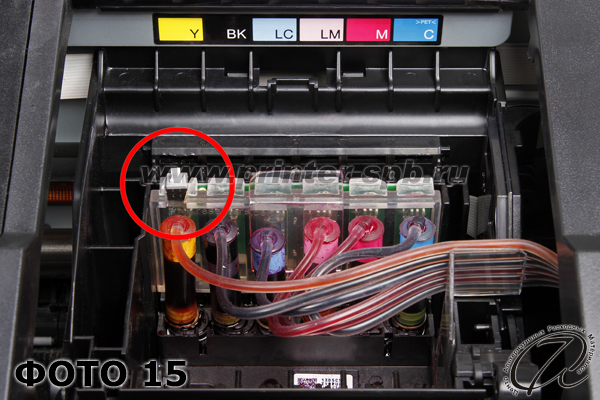

Нажмите кнопку «капелька» (ФОТО 13) и удерживайте около 5 секунд, откройте верхнюю крышку принтера, каретка будет находиться в  положении замены картриджей.  Далее нажмите кнопку обнуления на чипе два раза, в рабочем положении кнопка должна быть в отжатом положении (ФОТО 15).

Закройте крышку принтера. Принтер готов к печати.


Замятие бумаги

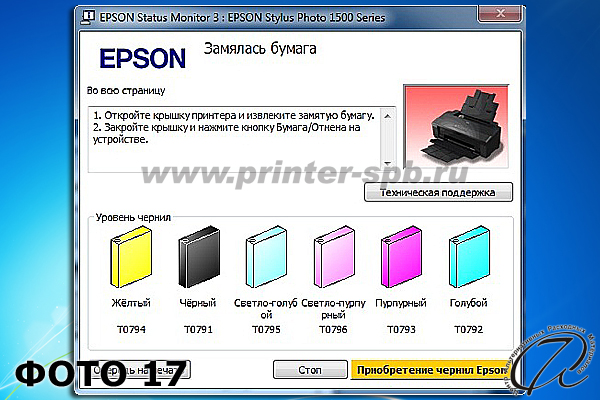

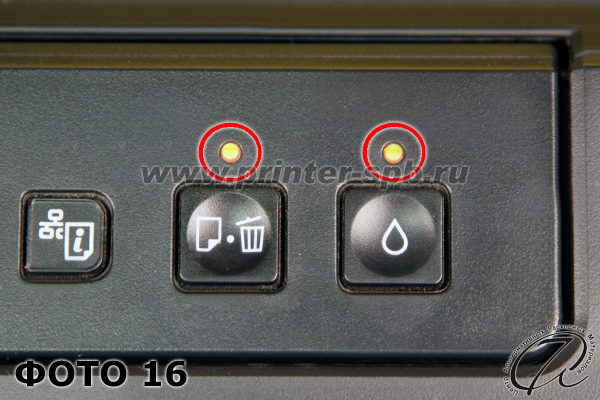

В случае, если принтер перестанет печатать и замигают датчики, как ФОТО 16, а на ПК появится сообщение (ФОТО 17), то возможны две причины этого:

- произошло замятие бумаги, либо что-то попало в принтер (нужно поднять блок сканера и удалить замятую бумагу или найти предмет, например скрепку, которая могла попасть в аппарат);

- шлейф не пускает каретку в крайние положения.

После устранения проблемы - необходимо выключить и снова включить принтер, если проблема решена, то принтер продолжит работать в обычном режиме.
