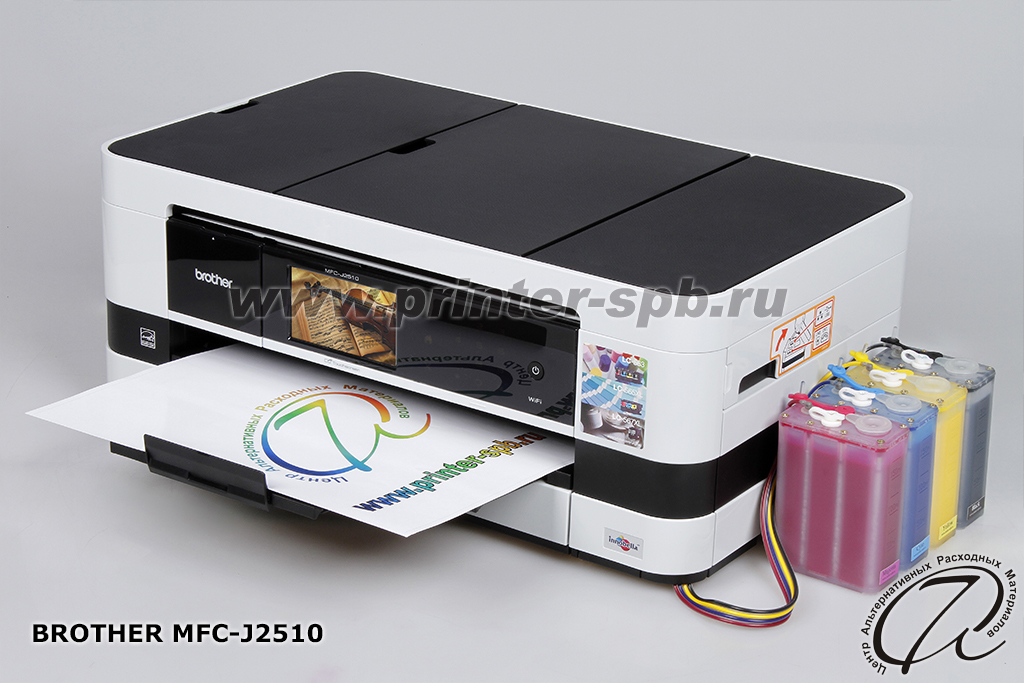

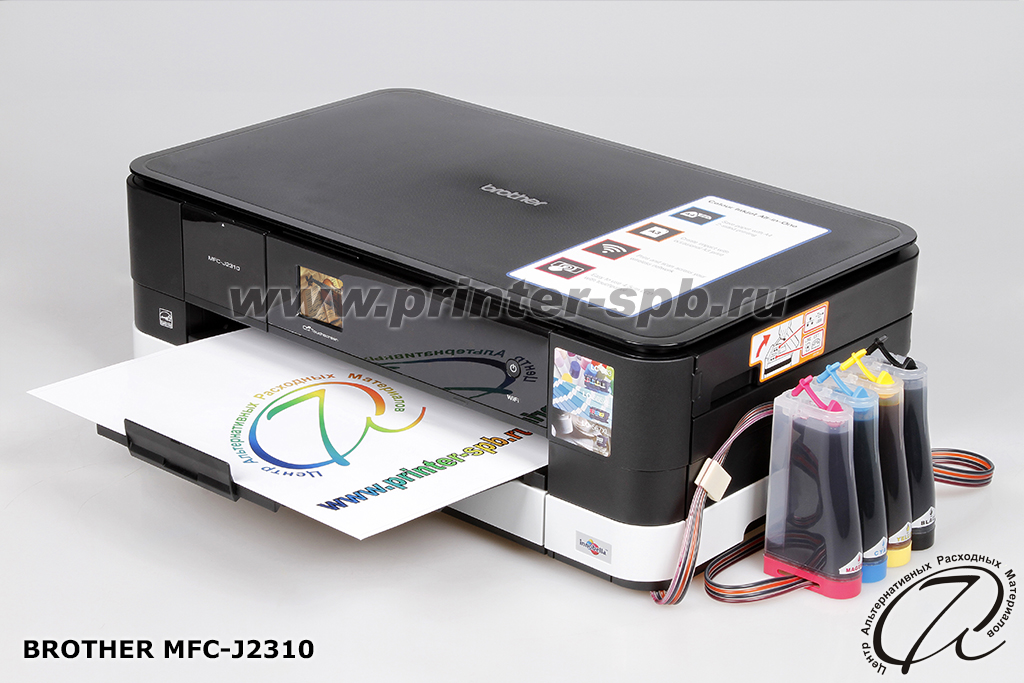

Инструкция по установке СНПЧ на Brother MFC-J2310/J2510/J3520/J3720

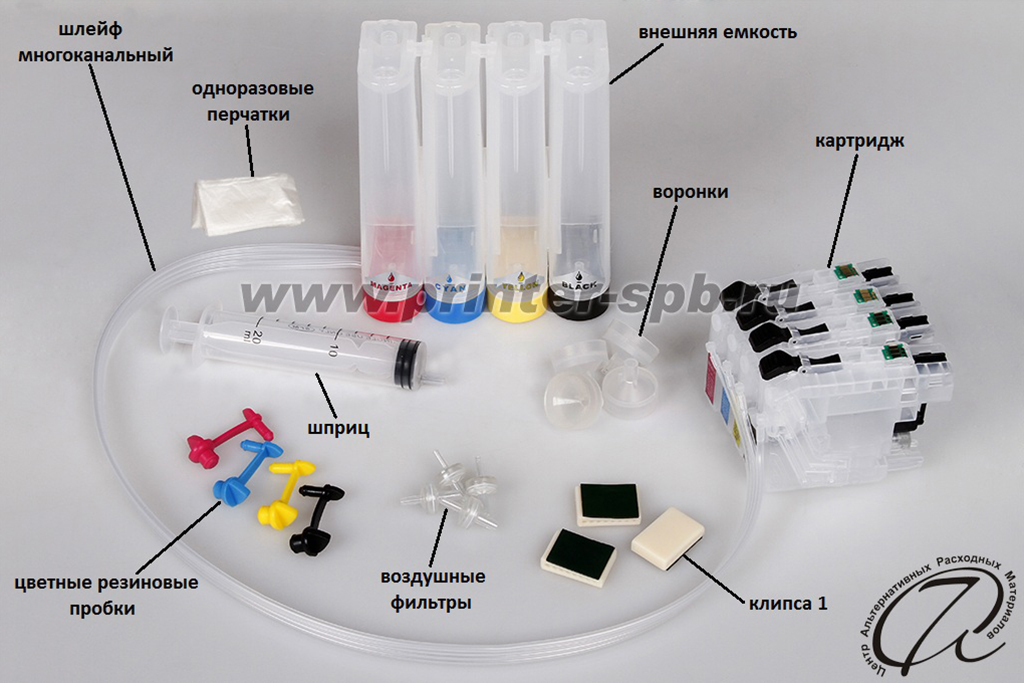

- внешняя емкость – 4 шт.;
- картридж – 4 шт.;
- шлейф многоканальный – 1 шт.;
- клипса 1 – 3 шт.;
- шприц – 1шт.;
- воздушные фильтры – 4 шт.;
- цветные резиновые пробки – 4 шт.;
- воронки – 4 шт.;
- одноразовые перчатки – 1 пара.

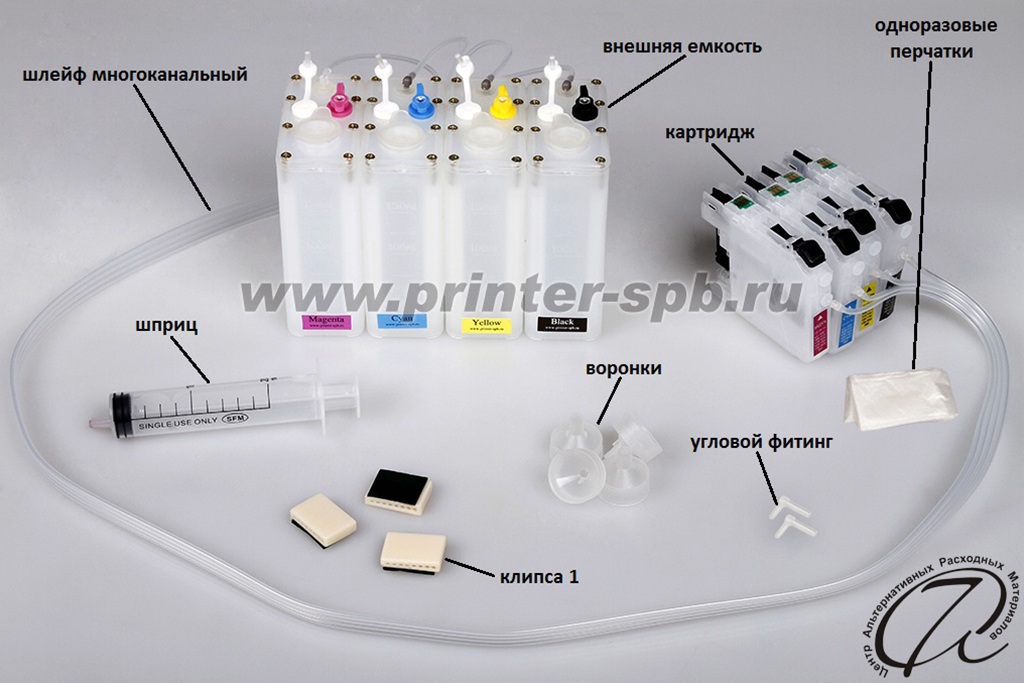

- внешняя емкость – 4 шт.;
- картридж – 4 шт.;
- шлейф многоканальный – 1 шт.;
- клипса 1 – 3 шт.;
- шприц – 1шт.;
- воронки – 4 шт.;
- угловой фитинг – 2 шт.;
- одноразовые перчатки – 1 пара.
УСТАНОВКА СИСТЕМЫ
1. ВАЖНО! Инициализируйте оригинальные картриджи, которые идут в комплекте с принтером, напечатайте 10-15 страниц в цвете. Напечатайте тест дюз (см. инструкцию к принтеру). Убедитесь, что принтер исправен и тест дюз проходит на 100%.

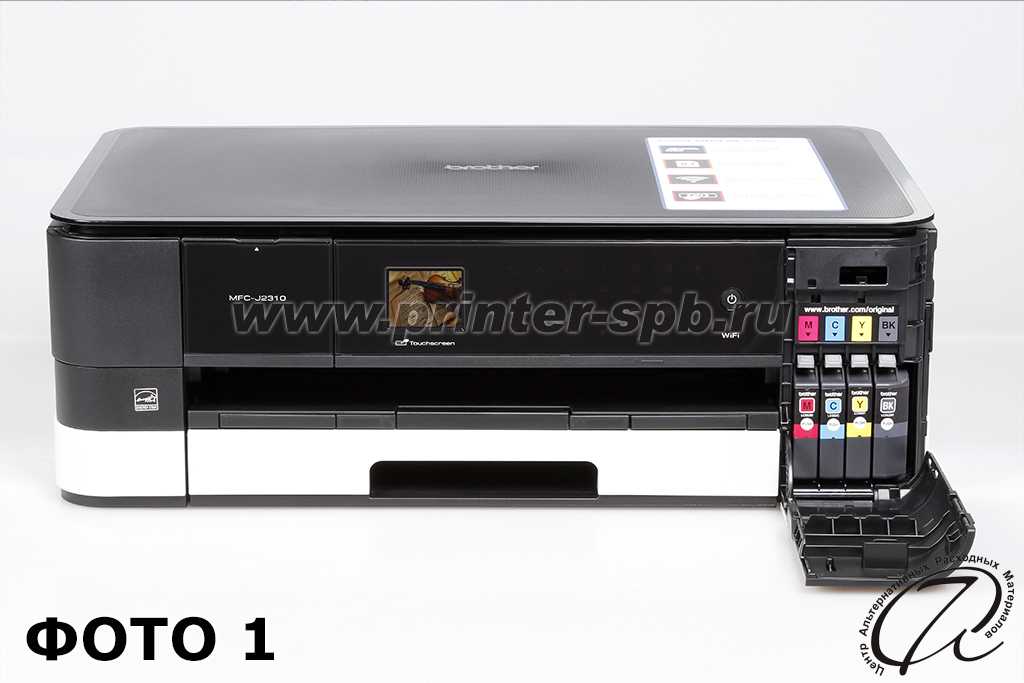

Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Если оригинальные картриджи находятся в принтере, то выньте их (ФОТО 1).

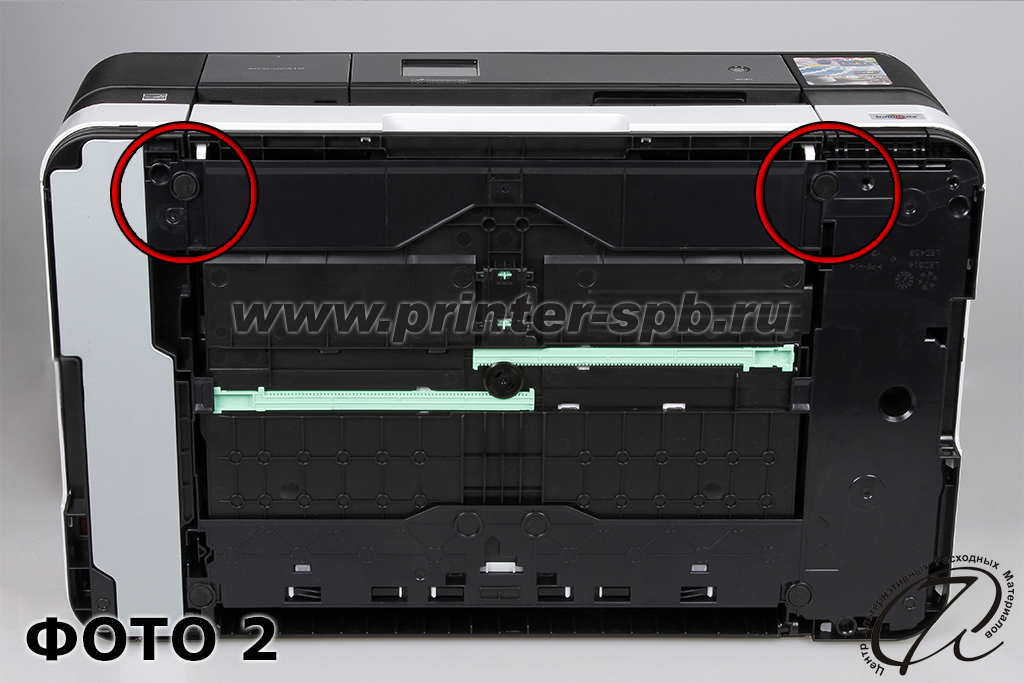

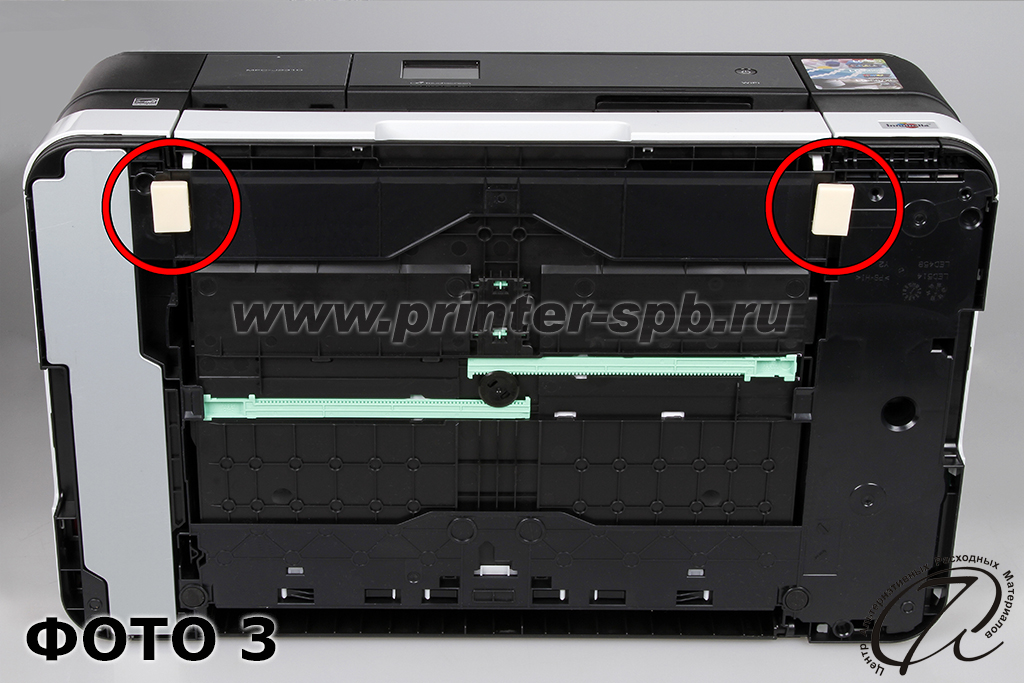

2. Установите две клипсы 1 в качестве ножек в указанно месте (ФОТО 2), как это показано на ФОТО 3 (это необходимо для того, чтобы не зажимало шлейф).

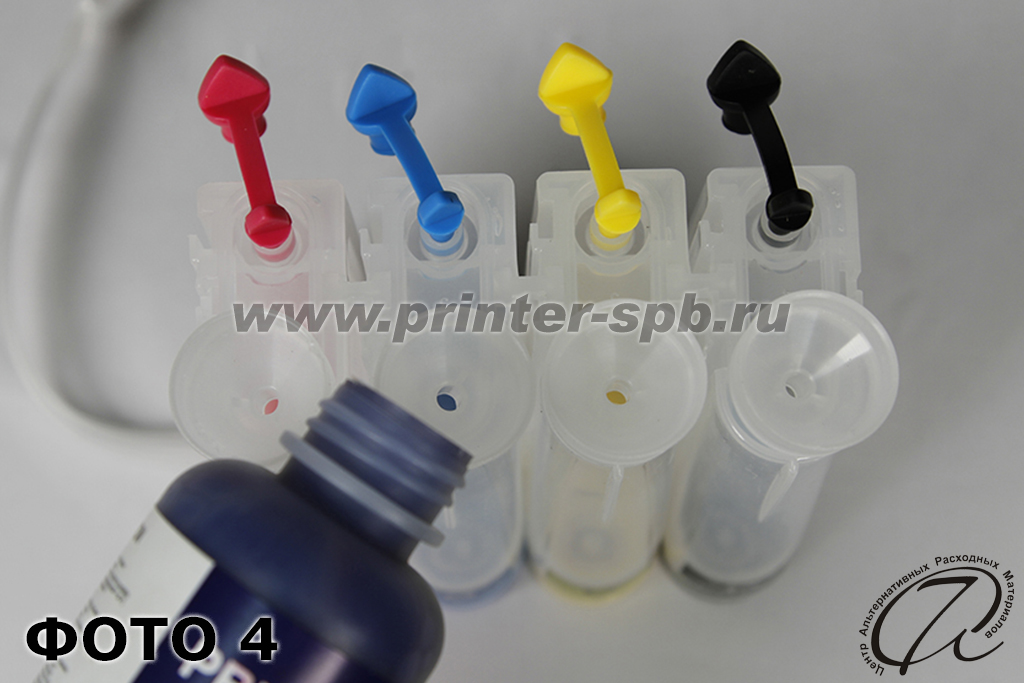

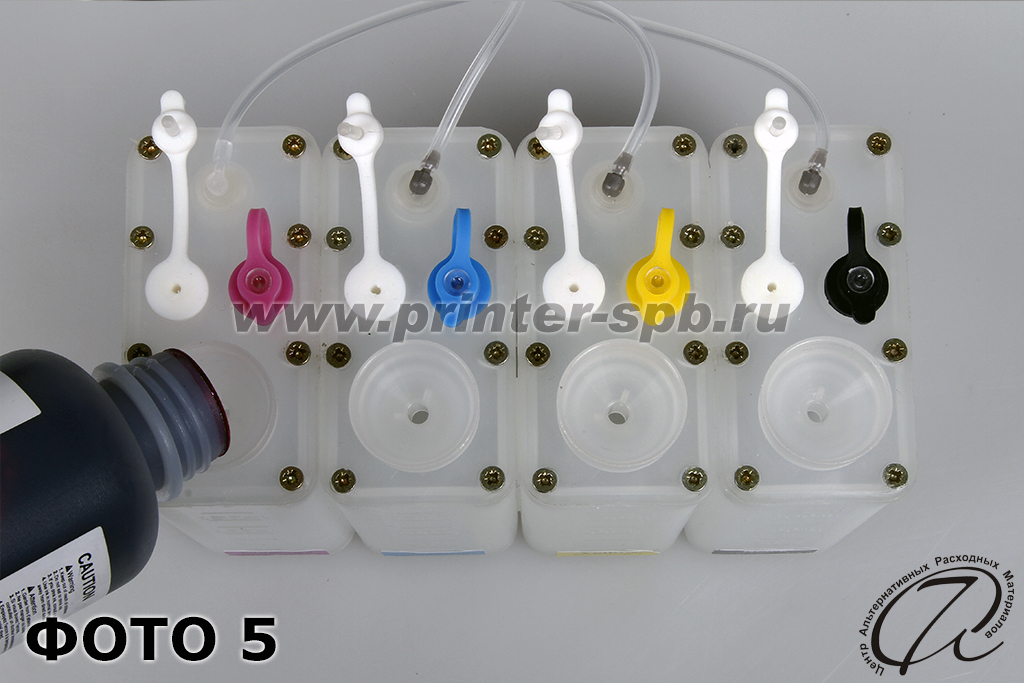

3. Наполните емкости чернилами. Для этого закройте цветными резиновыми пробками маленькие отверстия (для системы СТАНДАРТ, ФОТО 4). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для заправки системы ПРЕМИУМ — откройте белые пробки и закройте цветные (ФОТО 5). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

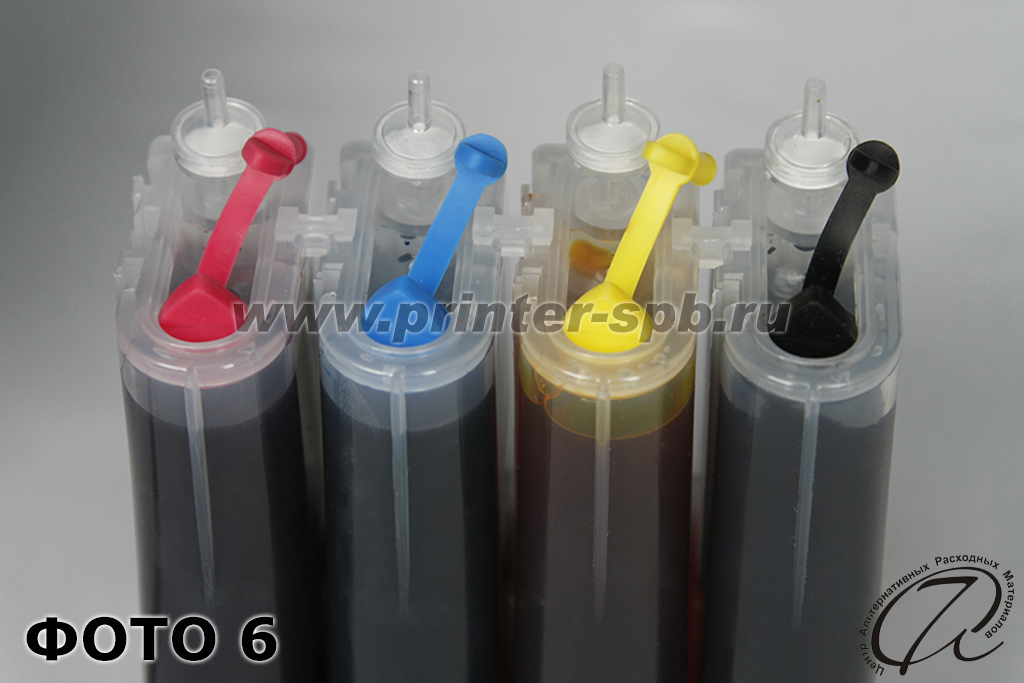

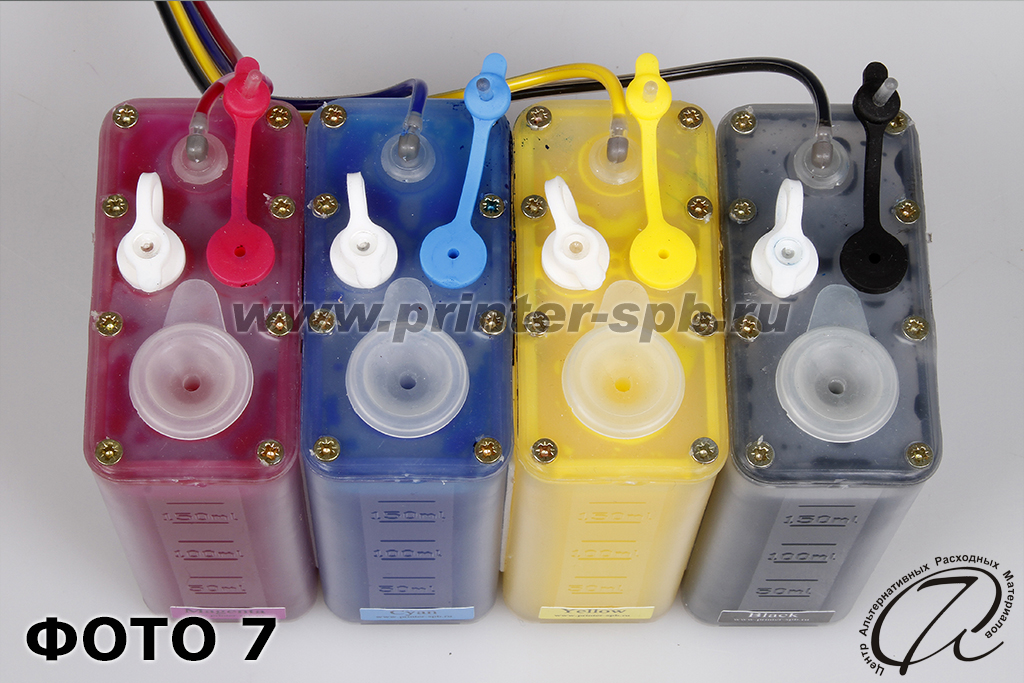

4. Выньте воронки и закройте заправочные отверстия резиновыми пробками. Далее откройте воздушные отверстия: в системе СТАНДАРТ откройте маленькие отверстия и вставьте в них воздушные фильтры (ФОТО 6), а в системе ПРЕМИУМ откройте цветные пробки и закройте белые (ФОТО 7).

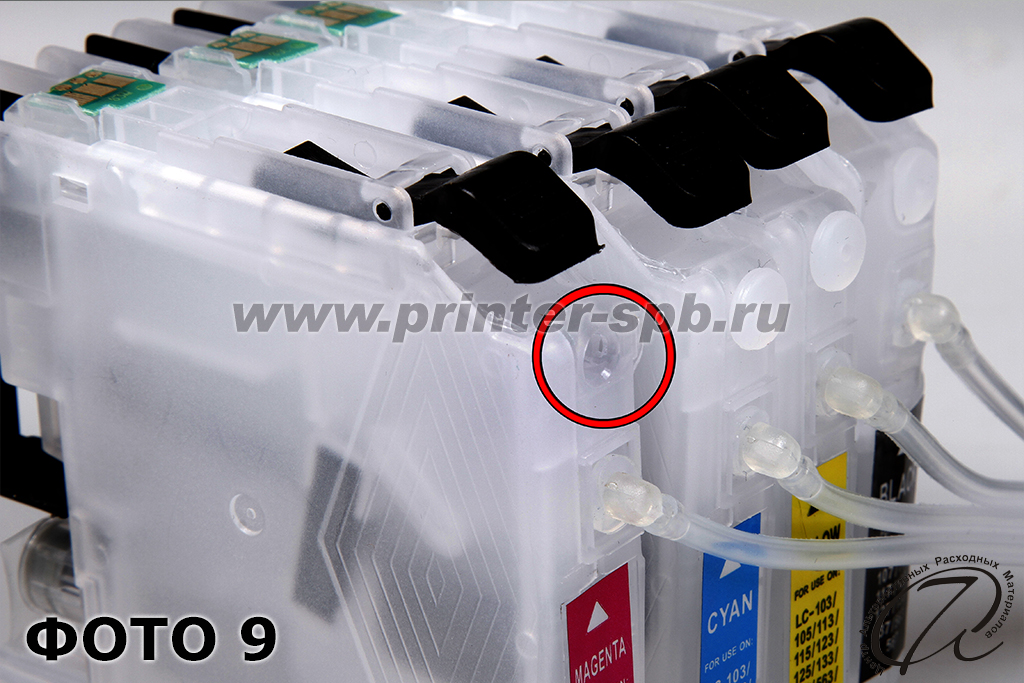

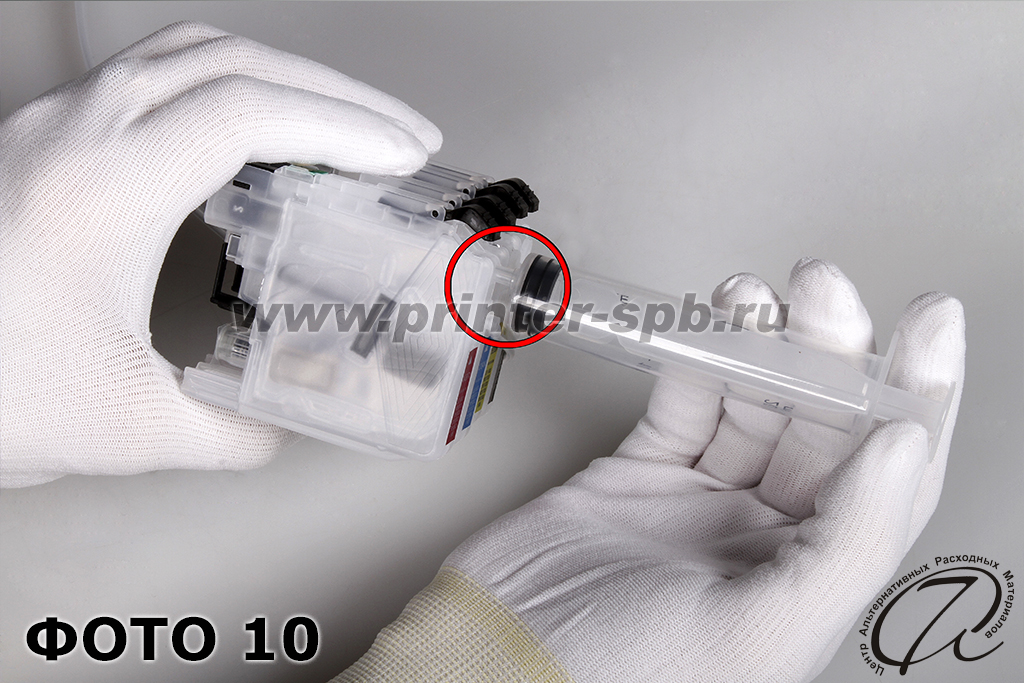

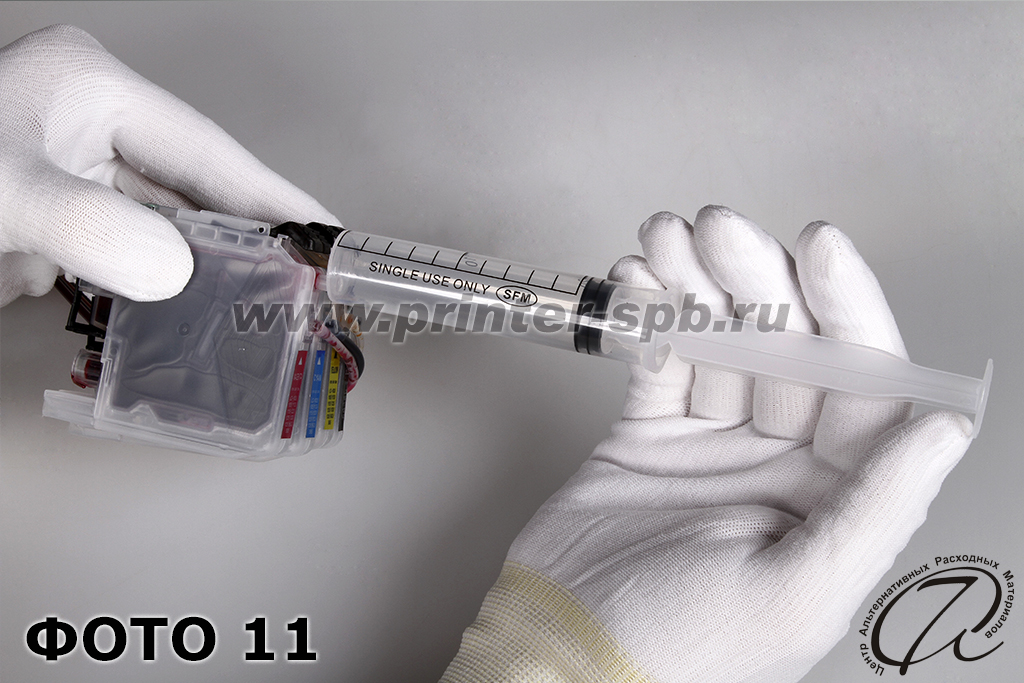

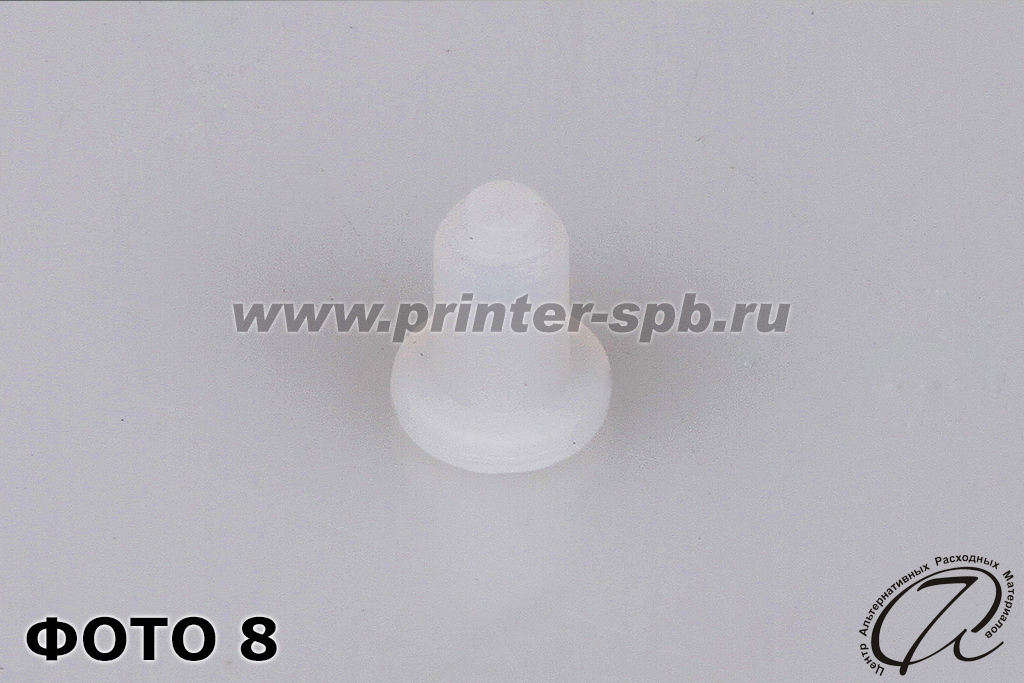

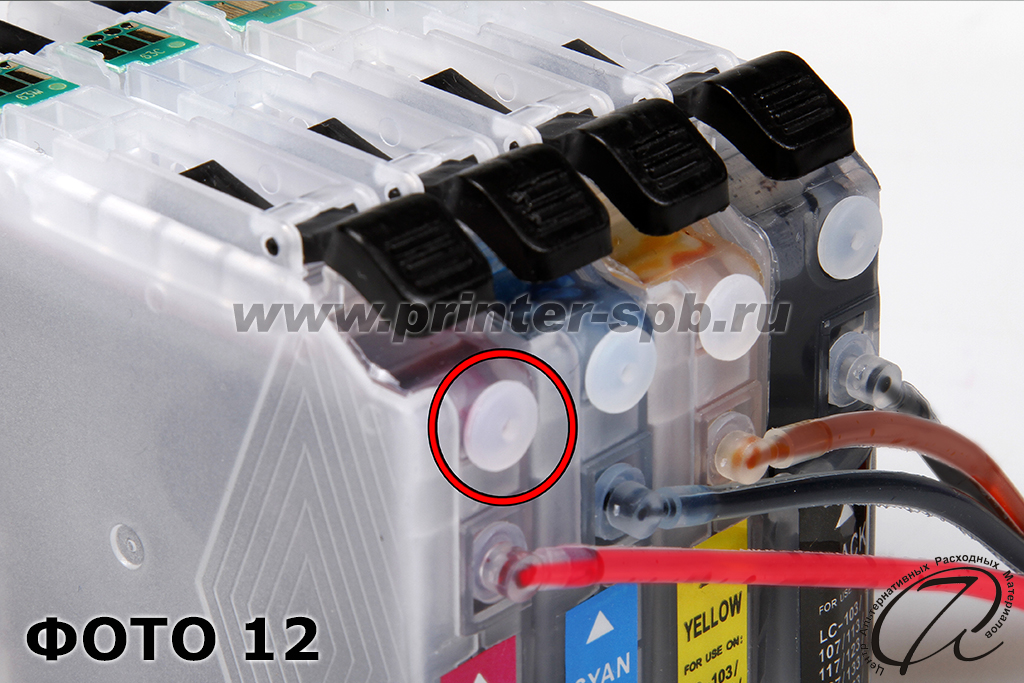

5. Извлеките маленькую заглушку заправочного отверстия из картриджа (ФОТО 8 и 9). Вставьте шприц в заправочное отверстие в картридже (ФОТО 10) и потяните поршень шприца на себя – вы увидите, как чернила заполнят многоканальный шлейф и начнут заполнять картридж (ФОТО 11), тяните поршень до тех пор, пока чернила не начнут поступать в сам шприц. Закройте отверстие картриджа заглушкой (ФОТО 12), проделайте с остальными картриджами то же самое.

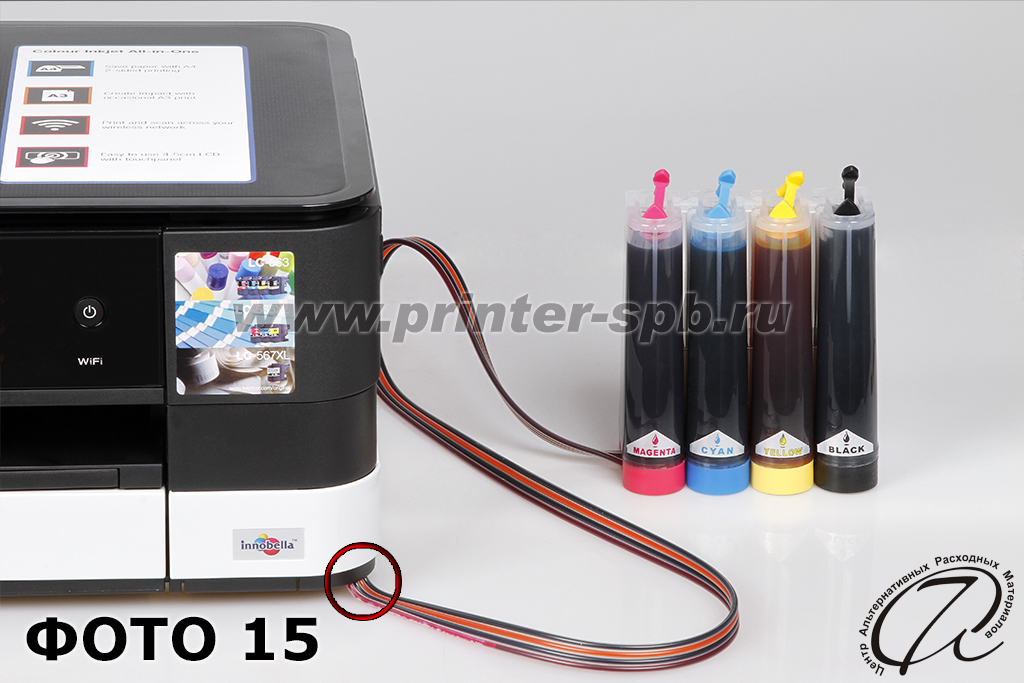

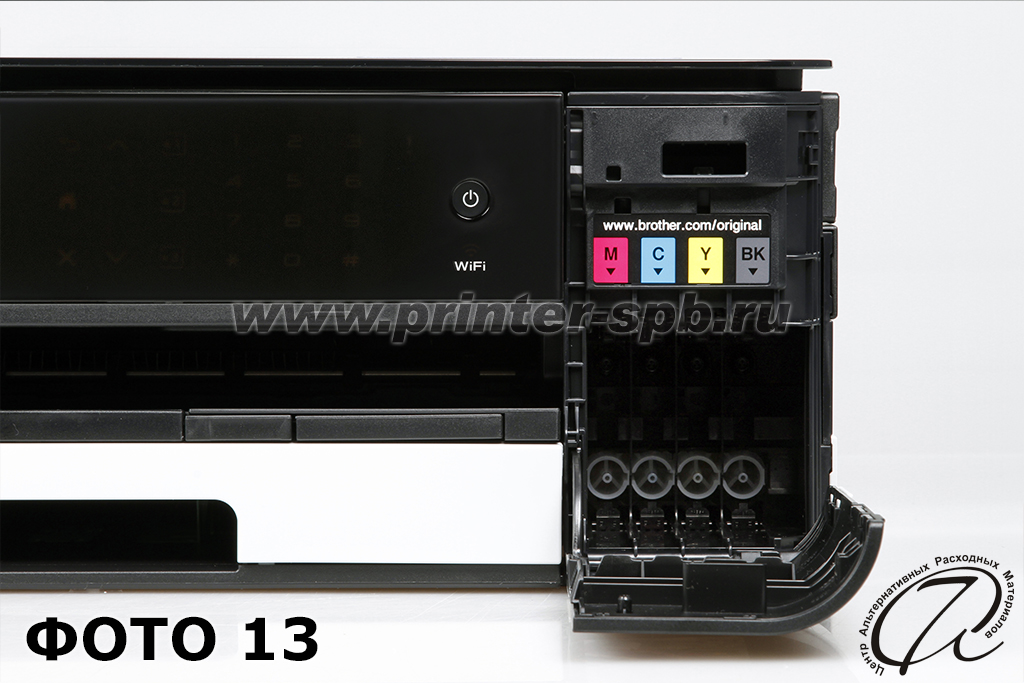

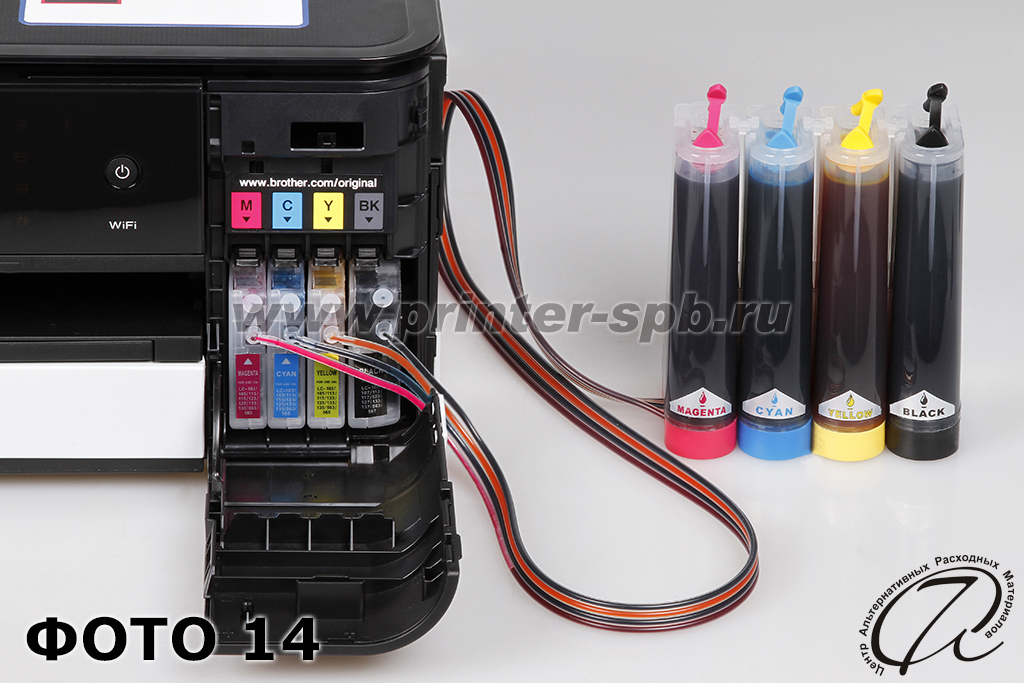

6. Откройте отсек для картриджей (ФОТО 13) и установите блок картриджей (ФОТО 14) при этом необходимо сильно нажать на них до появления характерного щелчка и затем закройте крышку. Уложите шлейф между крышкой отсека для картриджей и корпуса принтера в указанном месте (ФОТО 15).

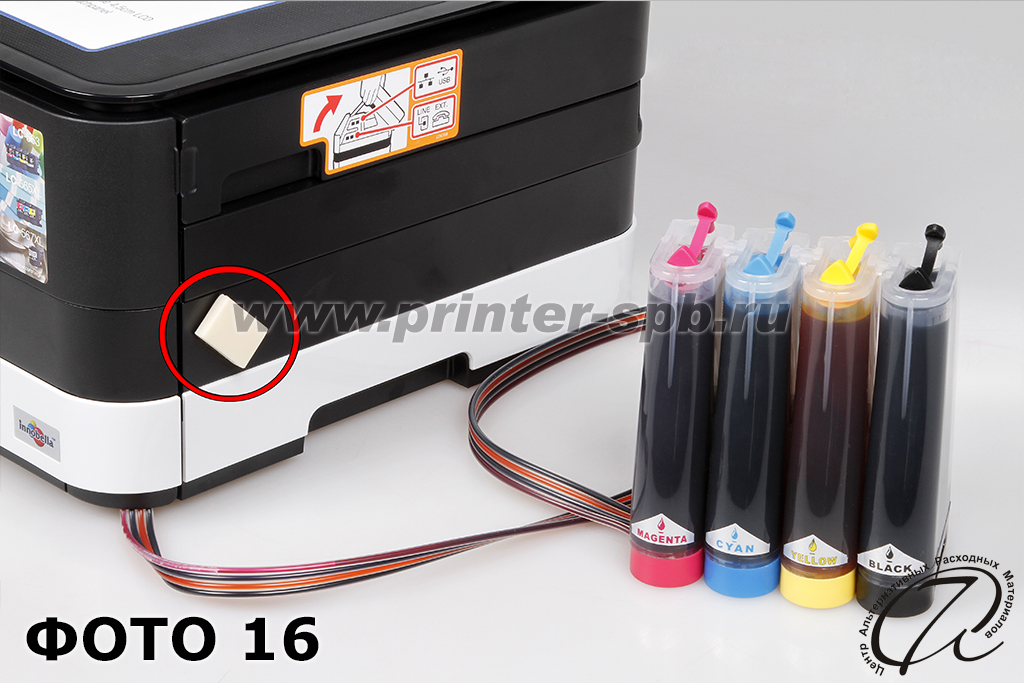

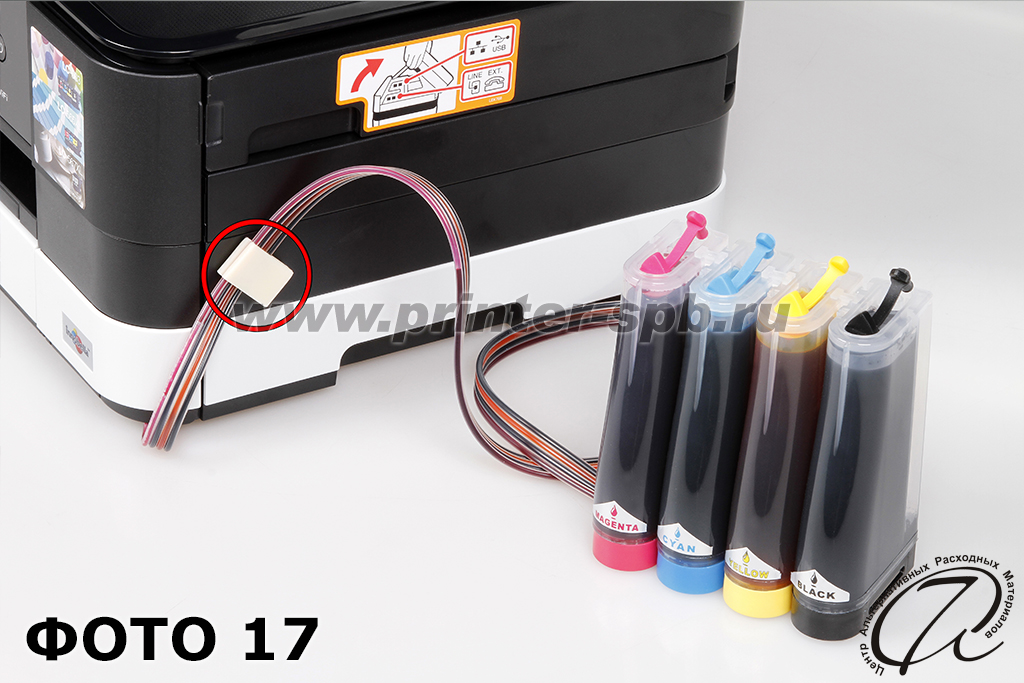

7. Установите третью клипсу 1 на боковой стенке принтера, как показано на ФОТО 16. Далее шлейф установите через клипсу 1, как показано на ФОТО 17.
Система готова к работе. Подсоедините шнур питания и включите принтер.
Обнуление чипов (когда пишет, что картридж закончился):
Для моделей DCP-J100/105 и MFC-J200 нет необходимости обнулять, т.к. система работает без чипов;
Для моделей MFC-J3520/J3570 - вынуть/вставить картридж.
