Инструкция по установке СНПЧ на принтер HP Officejet Pro X451dw

Относится к моделям
HP Officejet Enterprise Color
HP Officejet Pro

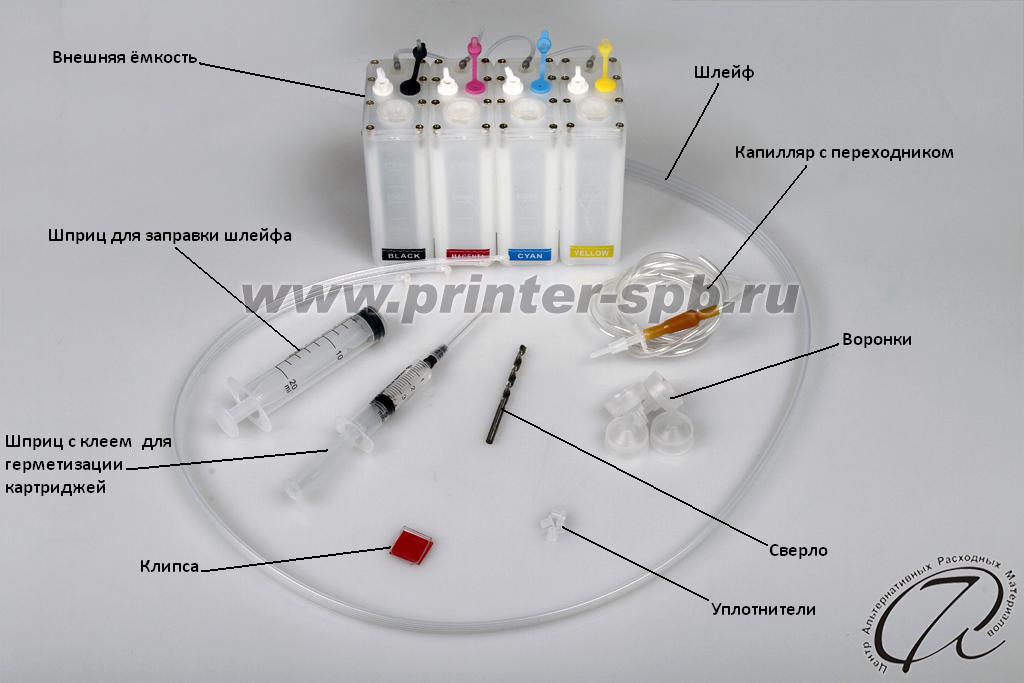

КОМПЛЕКТАЦИЯ


  • внешняя емкость – 4 шт.;
  • шлейф – 1 шт.;
  • шприц для заправки шлейфа – 1 шт.;
  • шприц с клеем для герметизации картриджей – 1 шт.;
  • клипса 2 – 1 шт.;
  • капилляр с переходником – 1 шт.;
  • воронки – 4 шт.;
  • уплотнители (манжента)– 4 шт.;
  • сверло – 1 шт.

УСТАНОВКА СИСТЕМЫ

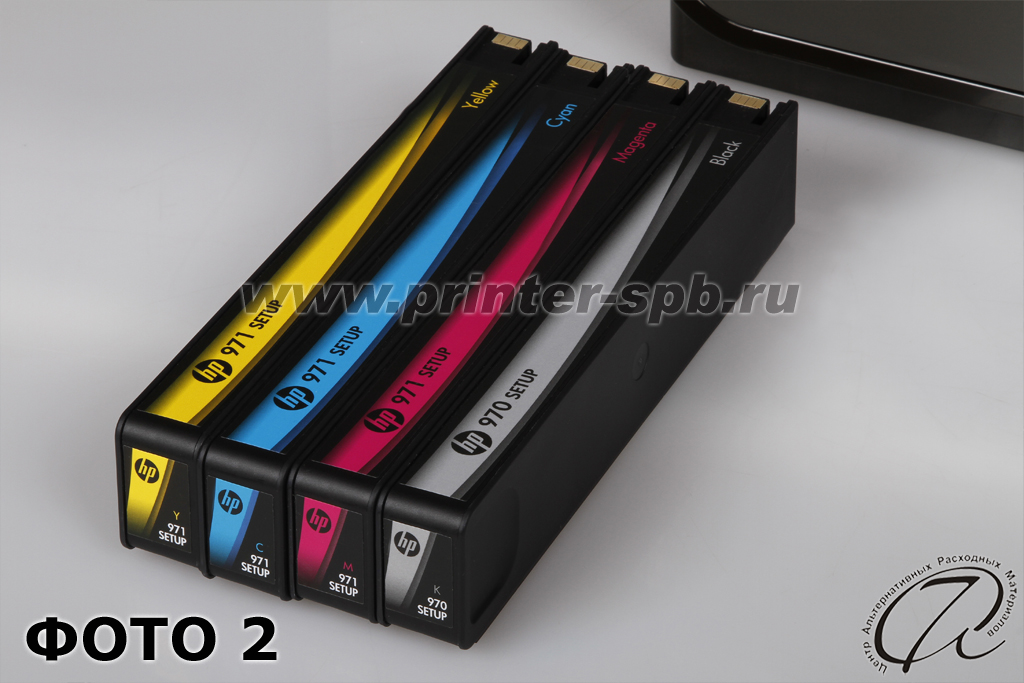

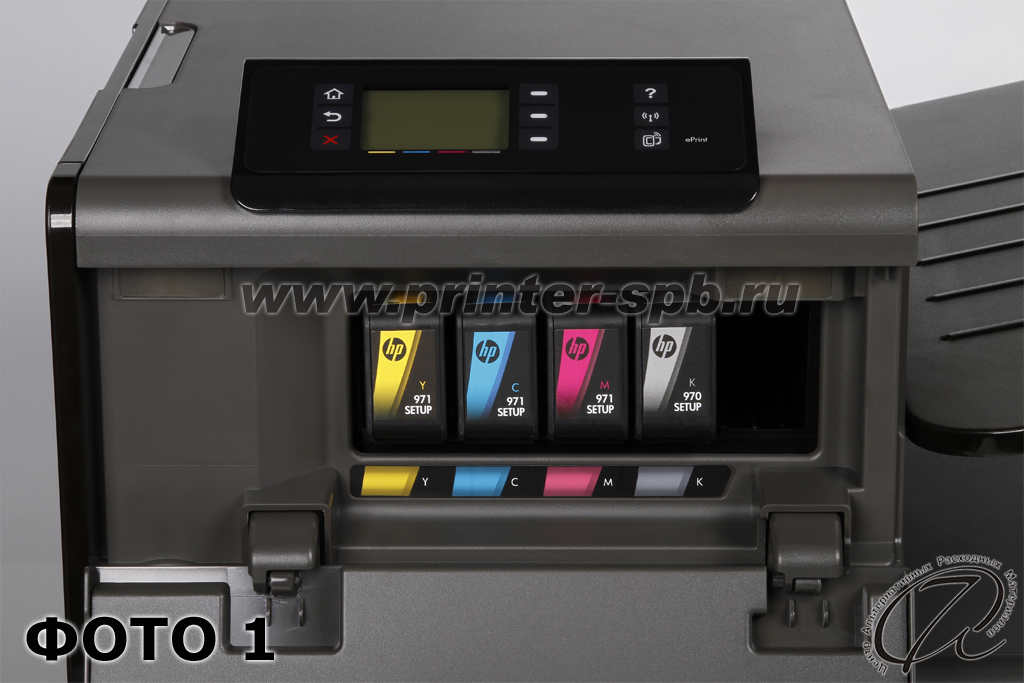

1. Выньте картриджи из принтера (ФОТО 1, 2), для этого необходимо слегка на них нажать.

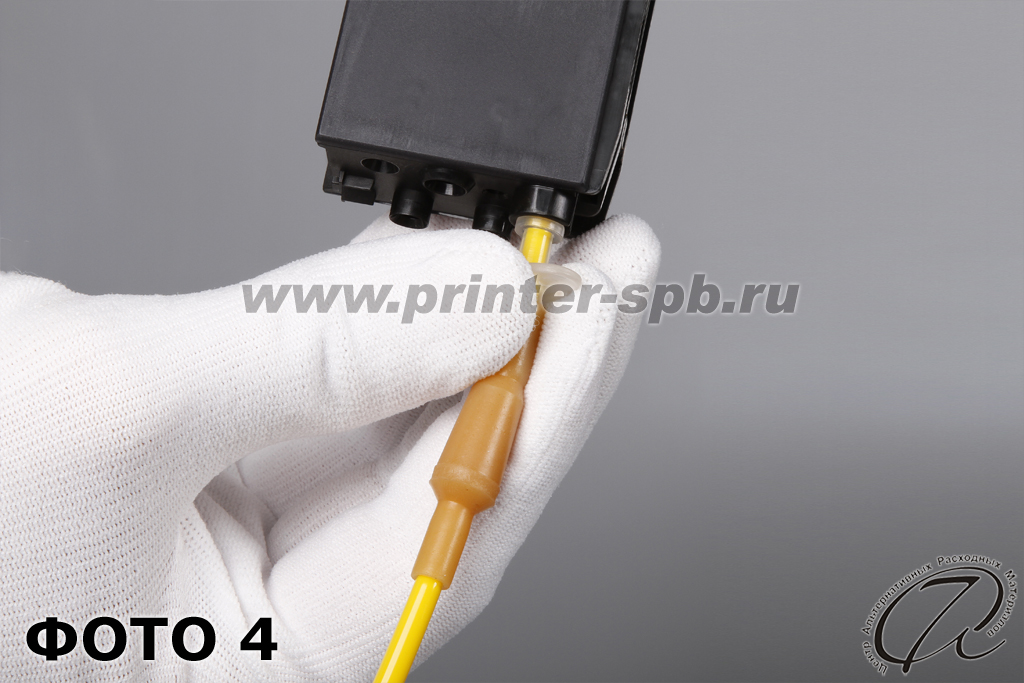

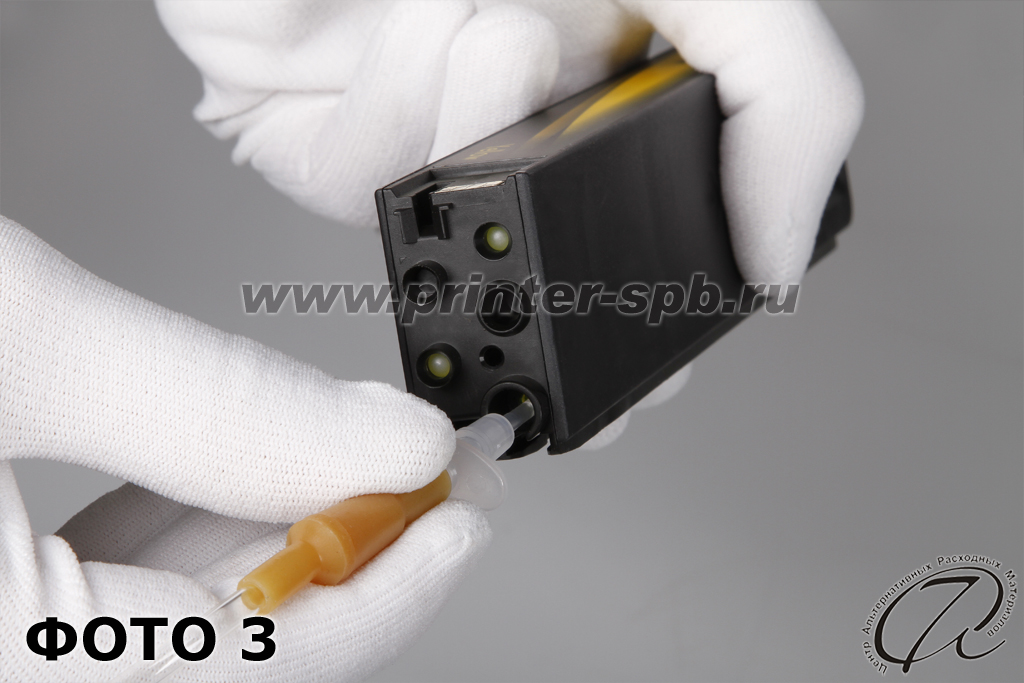

2. Возьмите капилляр с переходником и опустите свободный конец капилляра в ёмкость объёмом не менее 300 мл. Расположите картридж вертикально выходным клапаном вниз. Состыкуйте капилляр через переходник с выходным клапаном картриджа и дождитесь, пока все чернила вытекут в заранее приготовленную ёмкость (ФОТО 3, 4). Проделайте ту же операцию с другими картриджами.

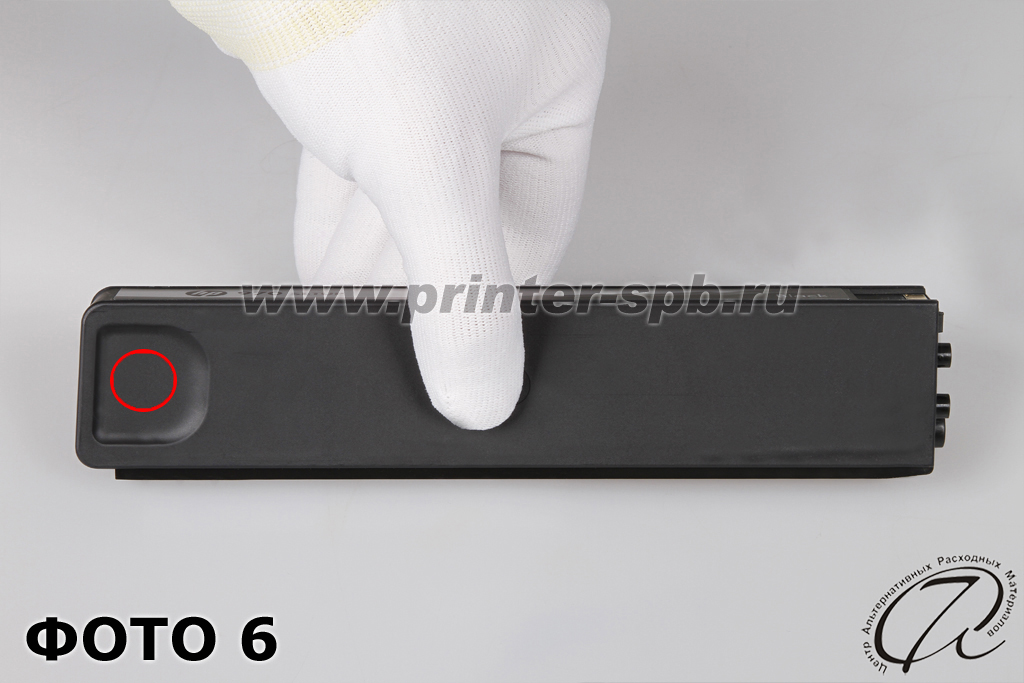

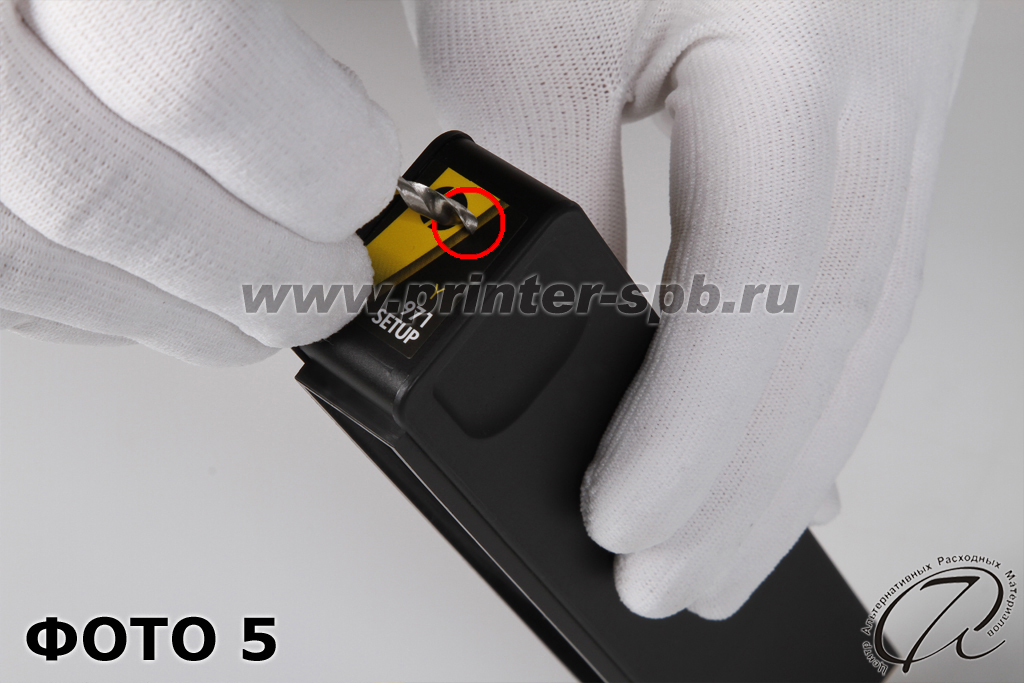

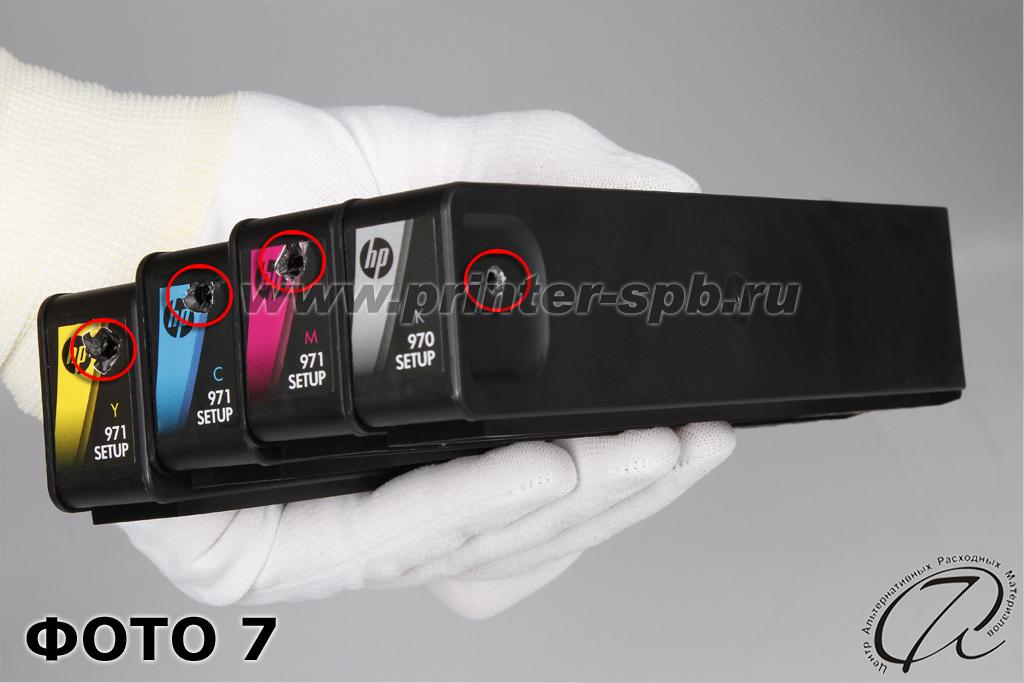

3. В указанном месте картриджа (ФОТО 5 - для жёлтого, пурпурного и голубого,ФОТО 6 – для чёрного) необходимо просверлить отверстие для подсоединения чернильного шлейфа. Должно получиться, как на ФОТО 7.

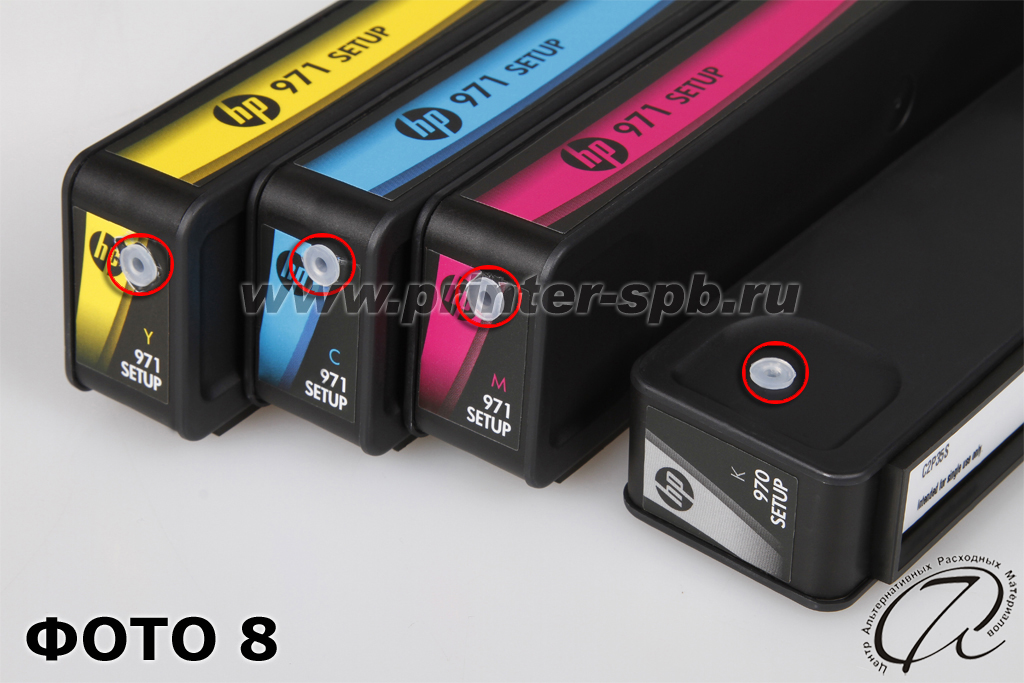

4. В просверленные отверстия вставьте уплотнители (манженты) (ФОТО 8).

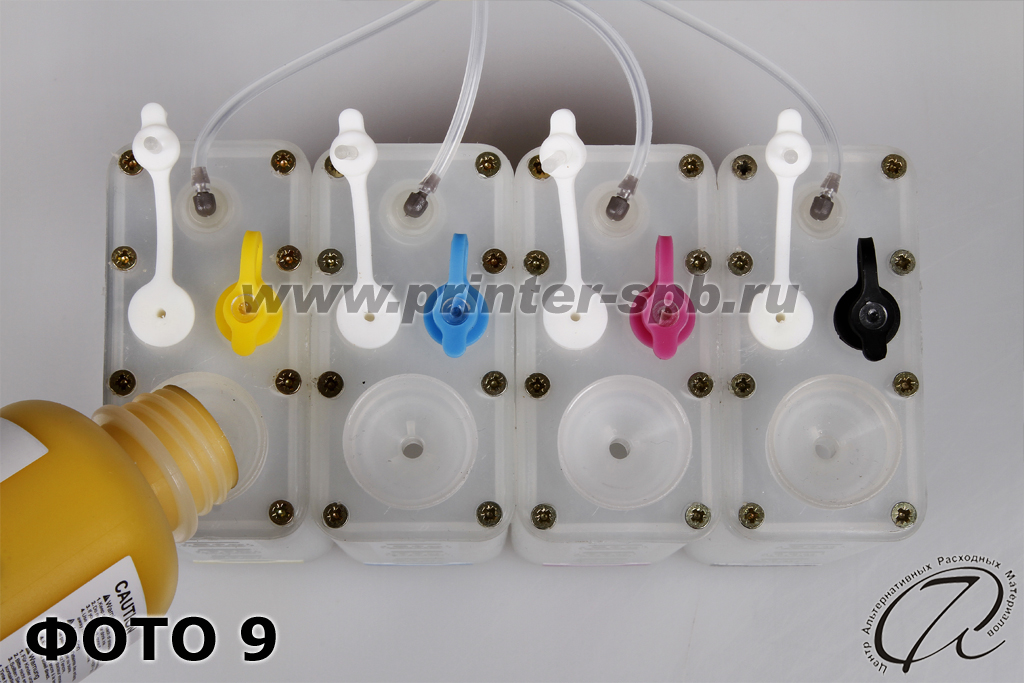

5. Наполните емкости чернилами. Для этого откройте белые пробки и закройте цветные. В большие отверстия вставьте воронки и залейте чернила нужного цвета (ФОТО 9). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

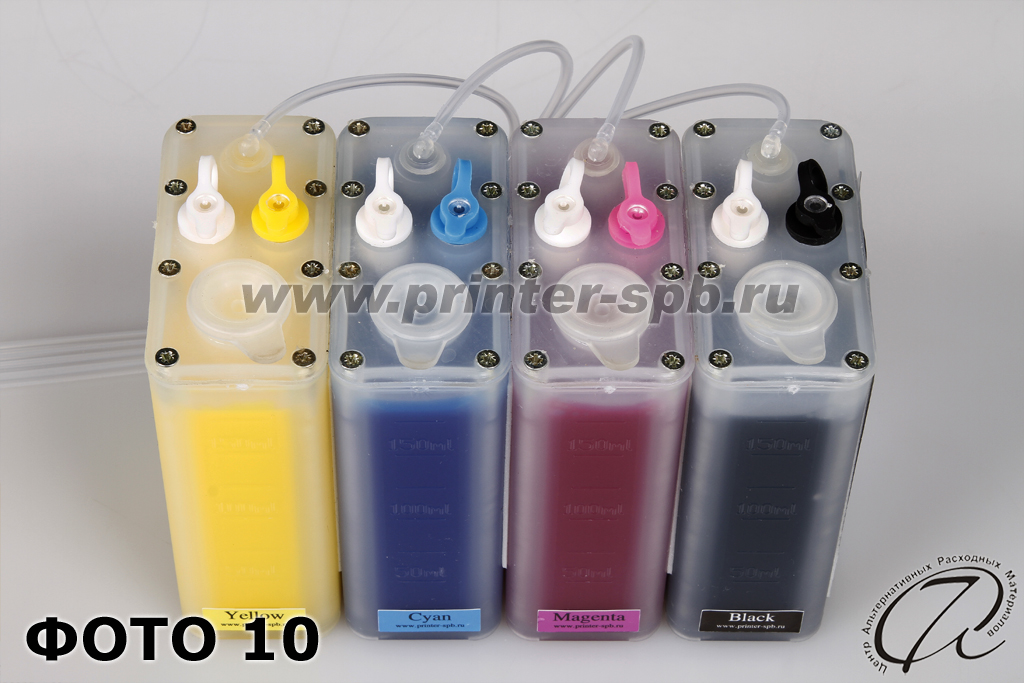

6. Выньте воронки и закройте заправочные отверстия пробками. Все пробки должны быть закрыты (ФОТО 10).

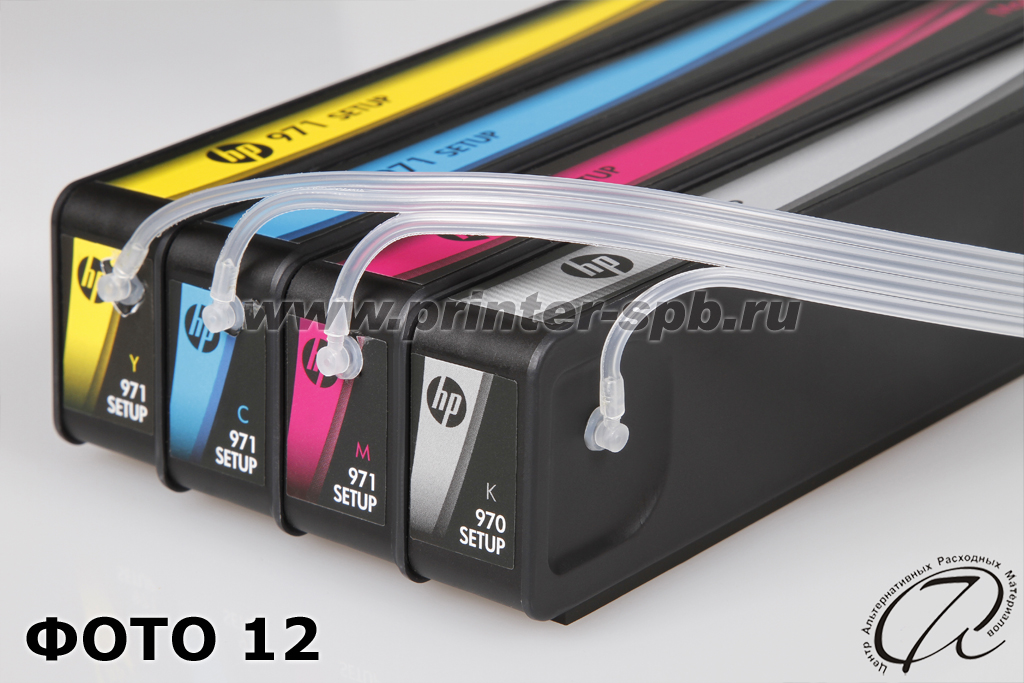

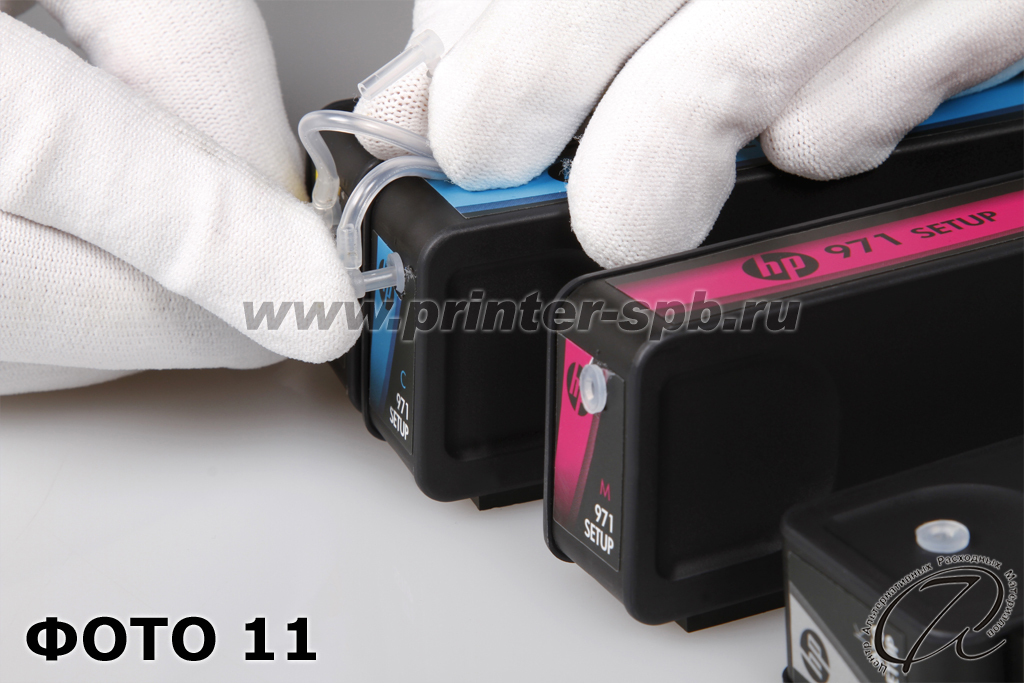

7.   Подсоедините концы шлейфа к соответствующим картриджам, как показано на ФОТО 11 и 12 (не перепутайте цвета).

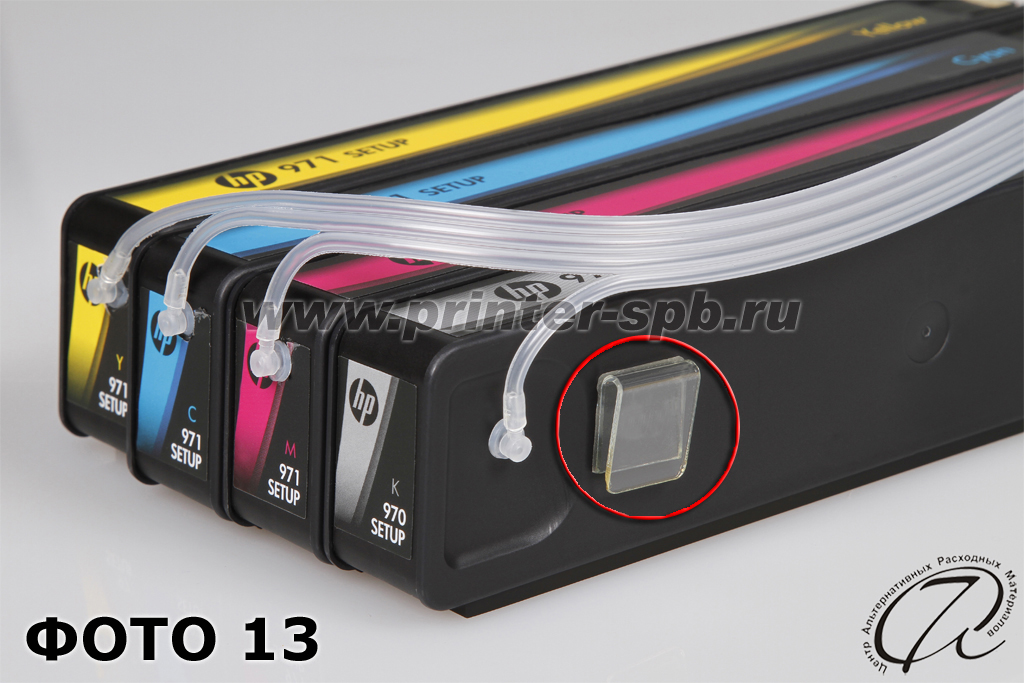

8. На чёрный картридж установите клипсу 2, как указано на ФОТО 13.

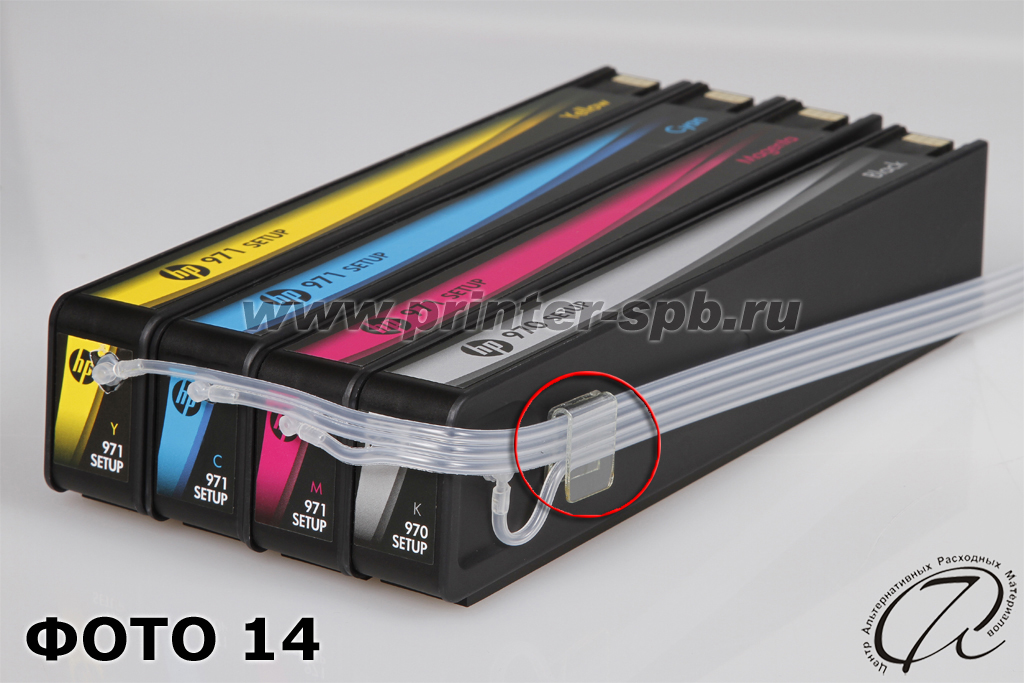

9. Вставьте шлейф в клипсу 2, как показано на ФОТО 14.

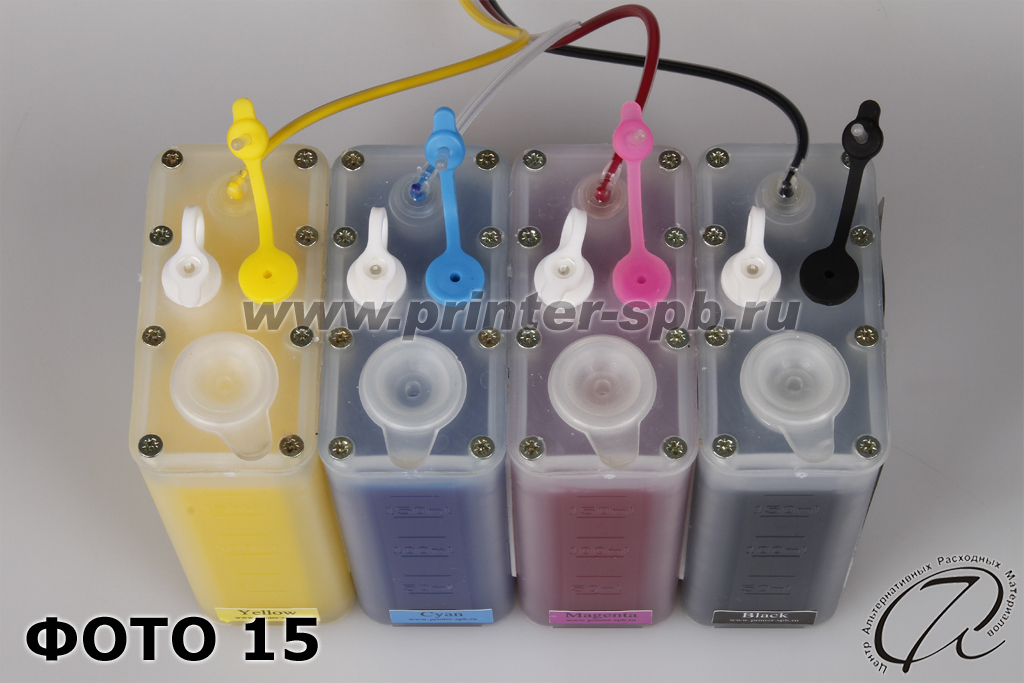

10. Откройте воздушные отверстия (цветные пробки) во внешних емкостях, как это показано на ФОТО 15.

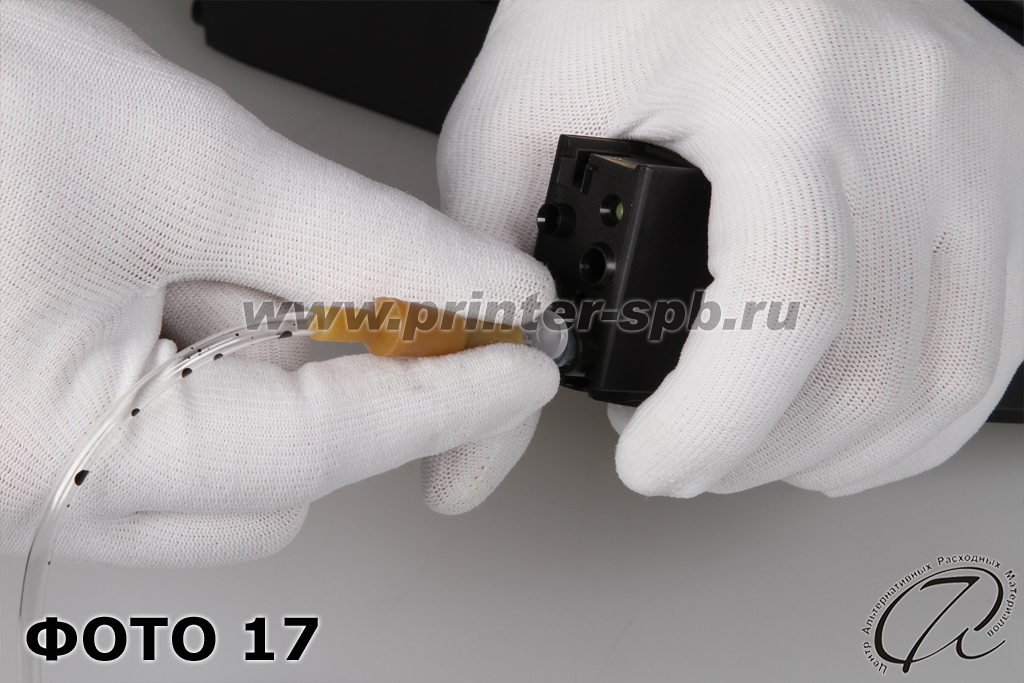

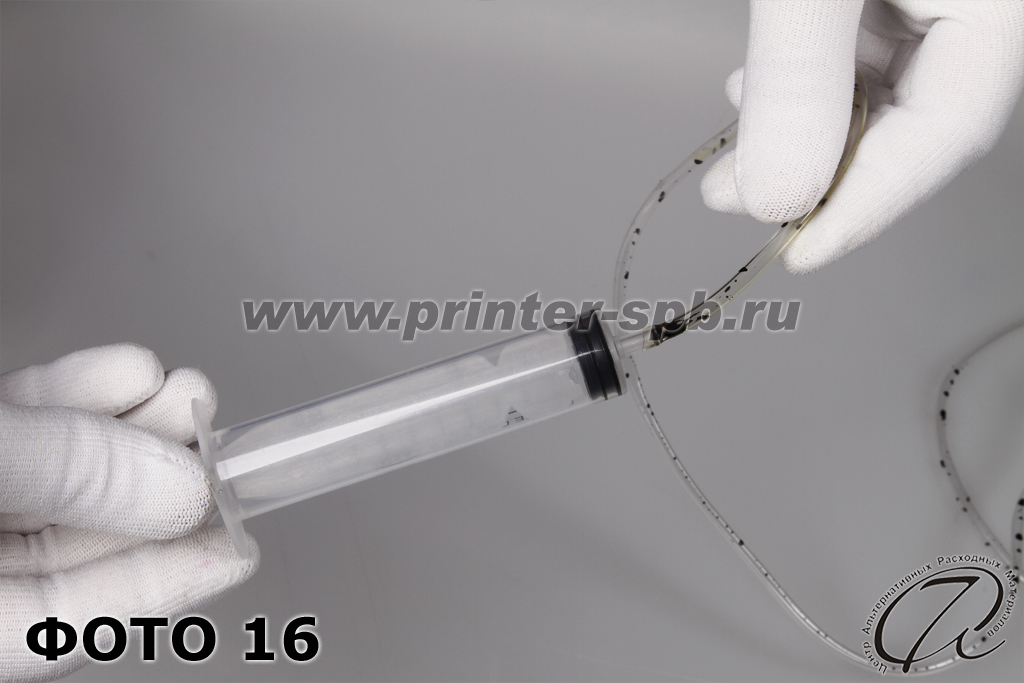

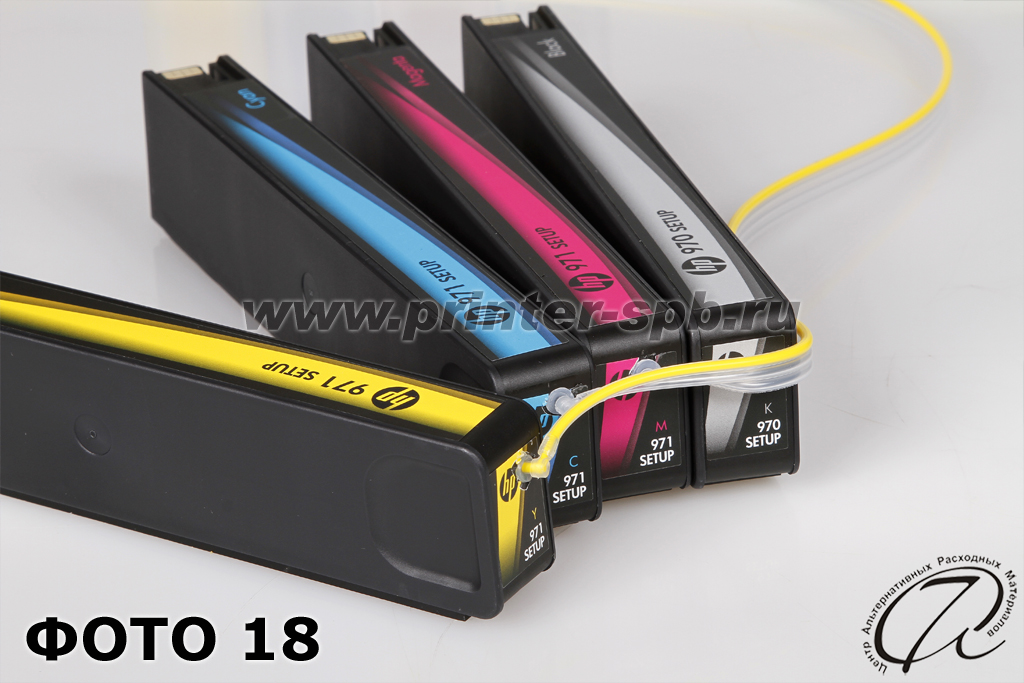

11. Заправка картриджей. Расположите картридж вертикально выходным клапаном вверх. Состыкуйте свободный конец капилляра со шприцом (ФОТО 16), а переходник вставьте в выходной клапан картриджа (ФОТО 17). Потяните поршень шприца на себя – вы увидите, как чернила заполнят шлейф и начнут заполнять картридж (ФОТО 18). Вытащите шприц из капилляра, удалите из шприца воздух и снова соедините шприц с капилляром. Повторяйте процедуру заправки шлейфа и картриджа до тех пор, пока чернила не появятся в капилляре из выходного клапана картриджа. Проделайте с остальными картриджами то же самое.

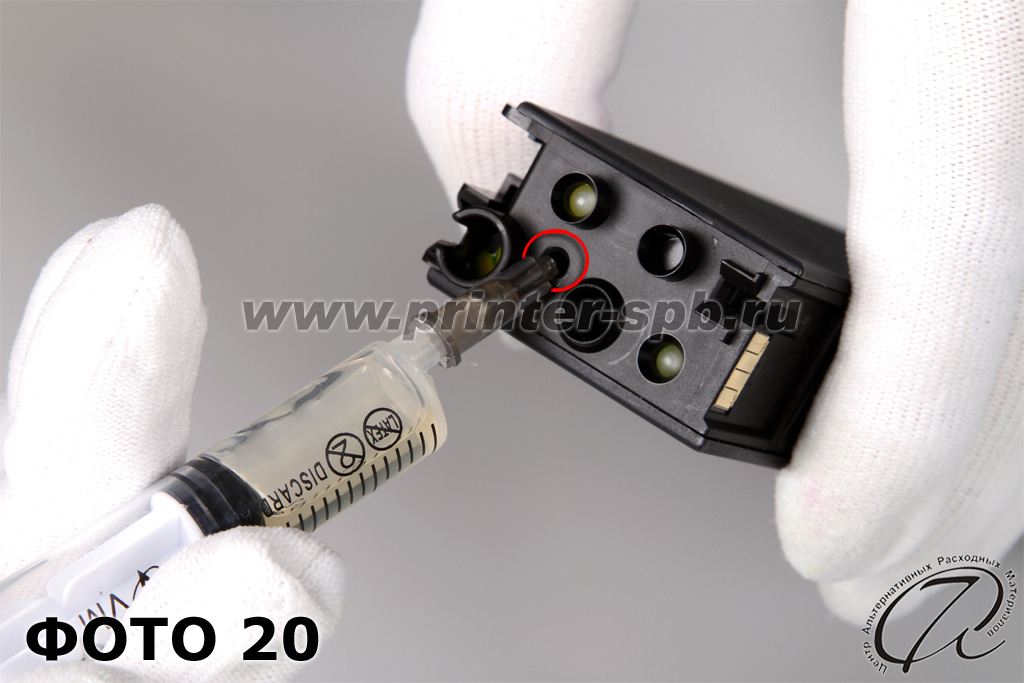

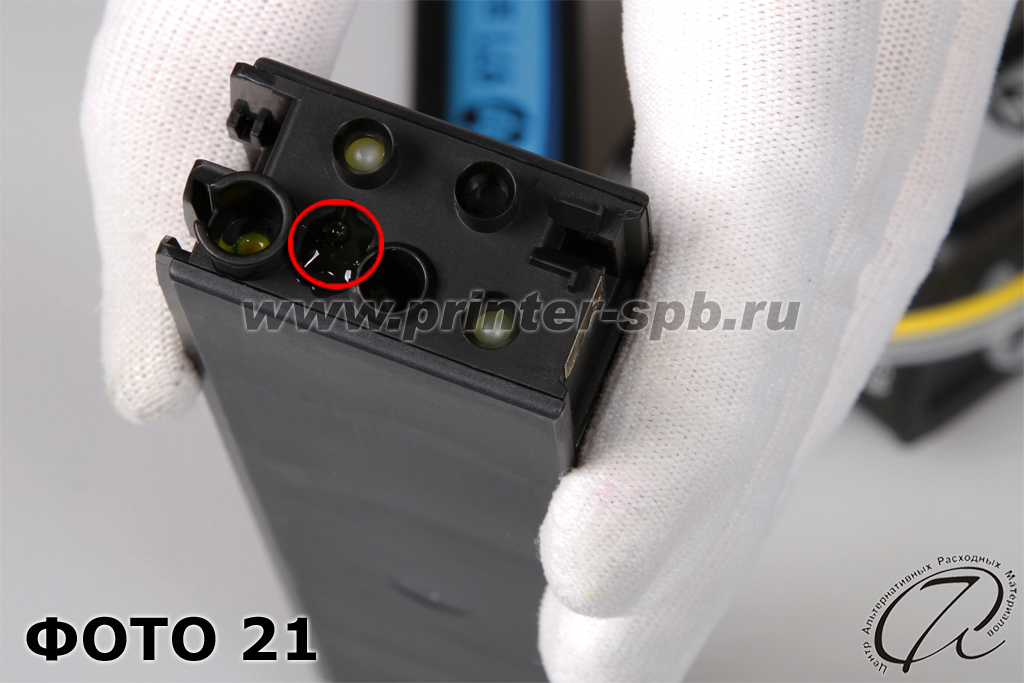

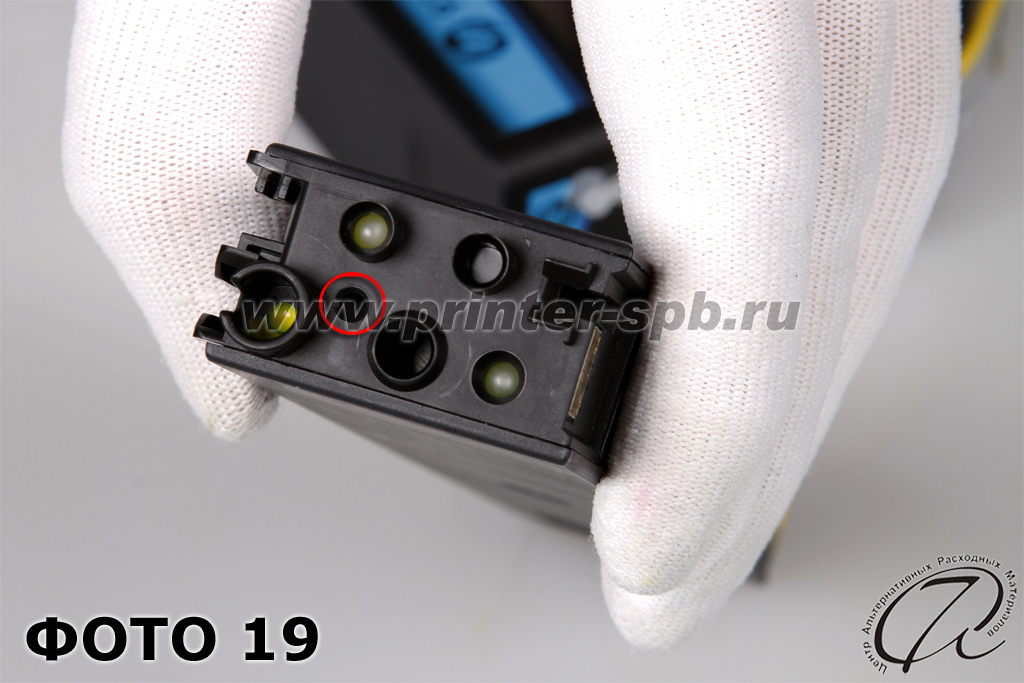

12. Залейте указанное на ФОТО 19 отверстие картриджа клеем и дайте ему застыть (ФОТО 20, 21).

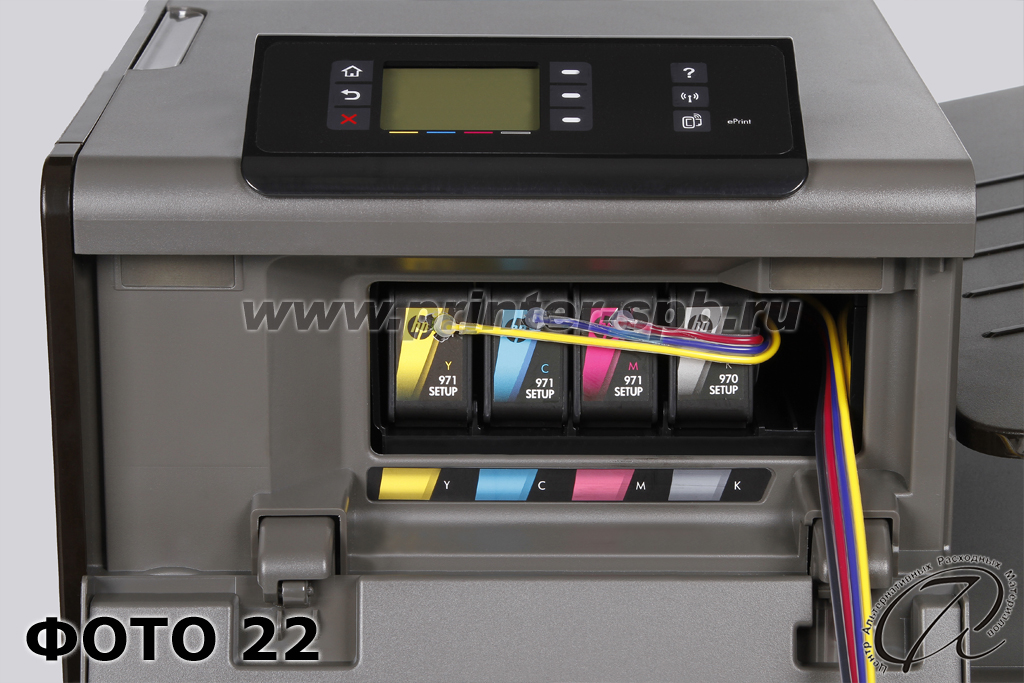

13. Установите картриджи в принтер (ФОТО 22) и закройте крышку.

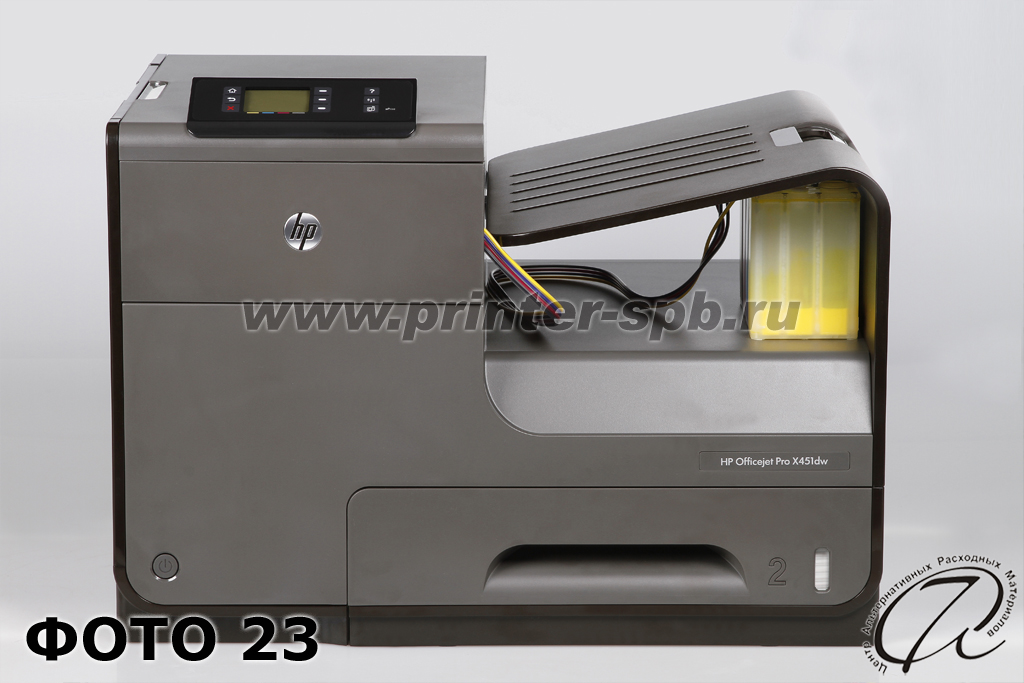

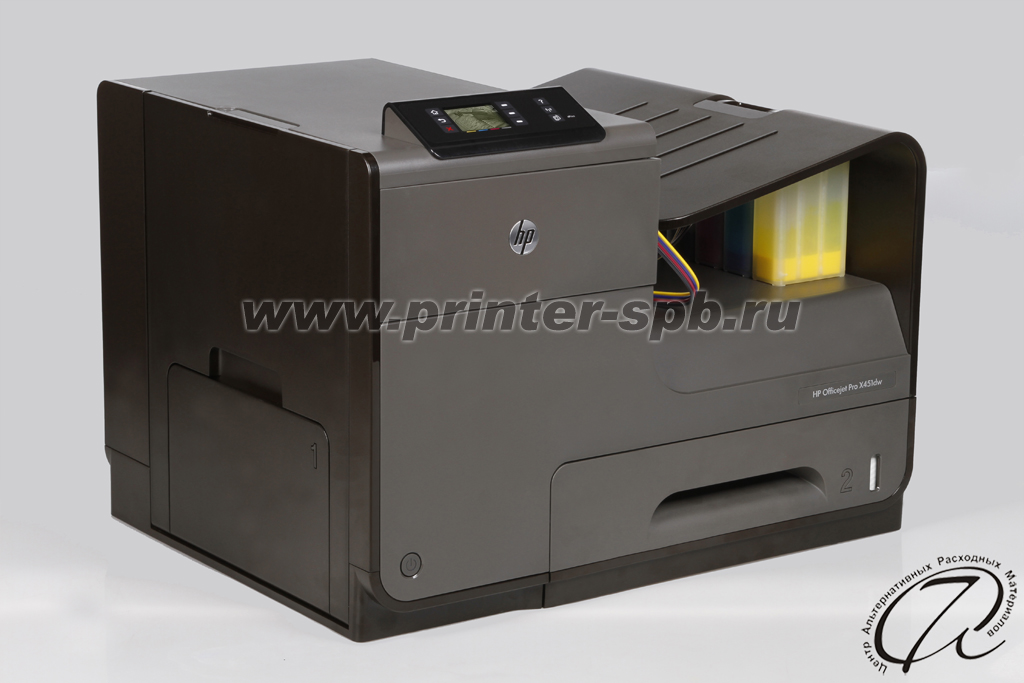

14. Поставьте внешние ёмкости на принтер под приёмный лоток (ФОТО 23).

Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.
