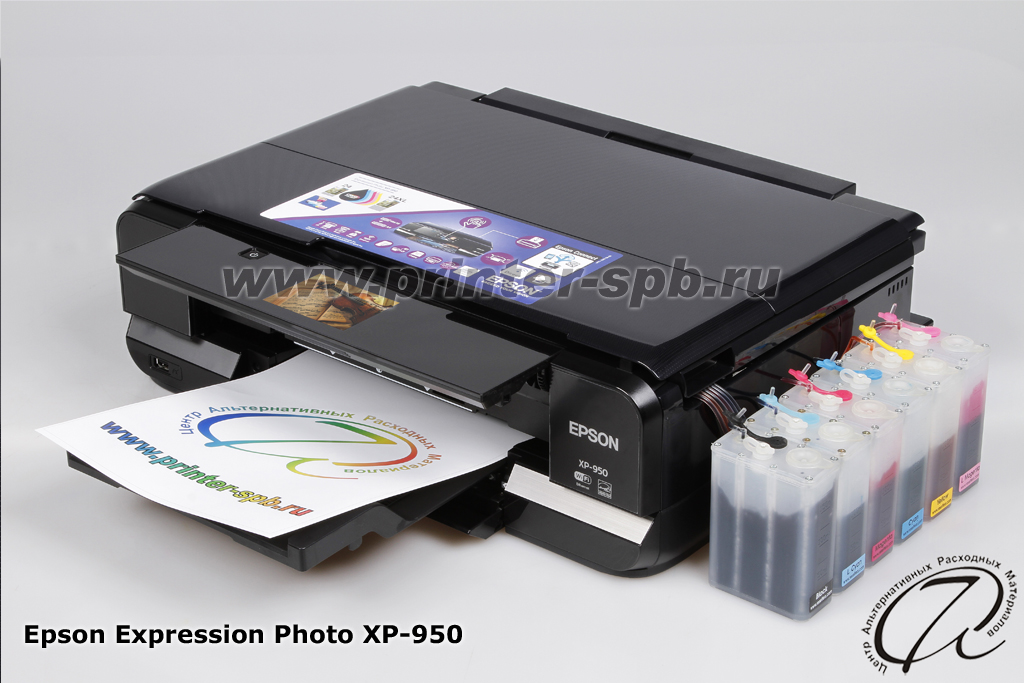

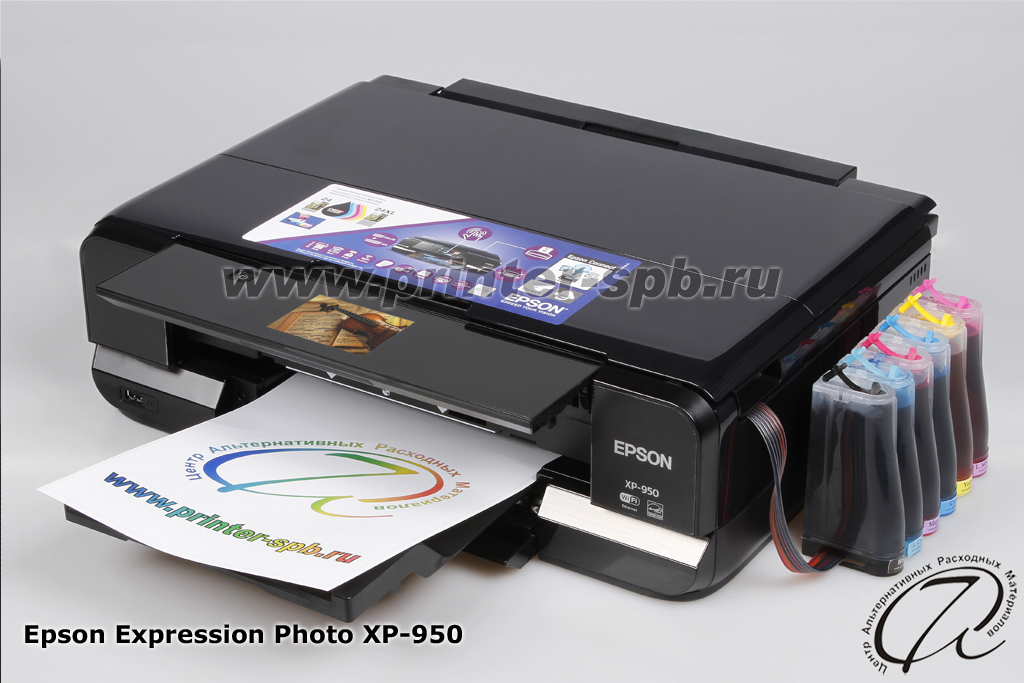

Инструкция по установке СНПЧ на Epson Expression Photo XP-750, 760, 850, 860, 950, 960

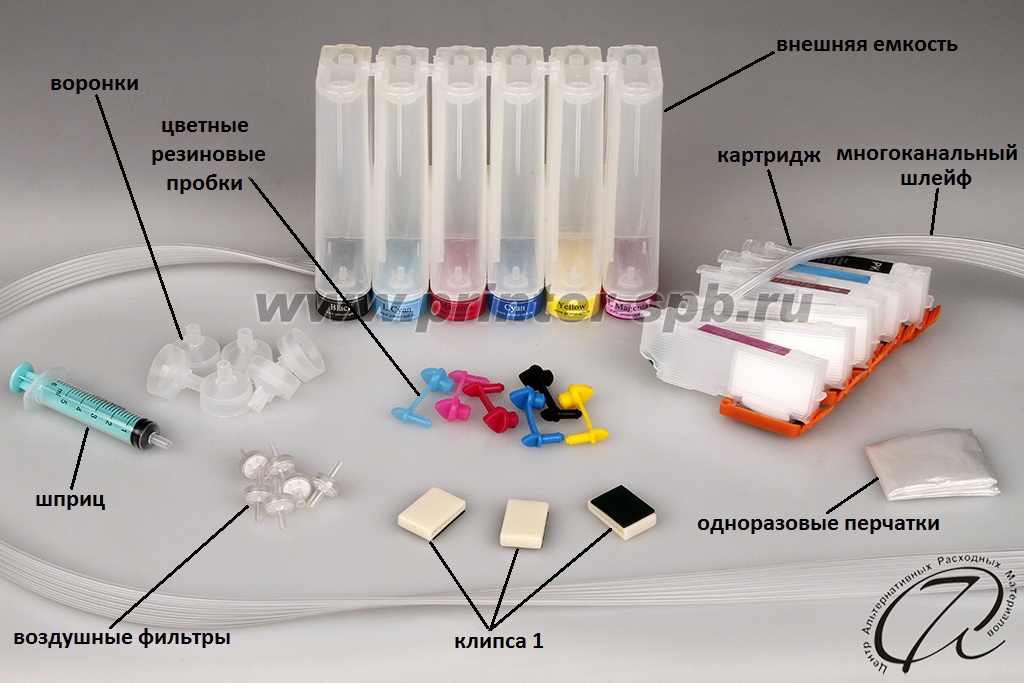

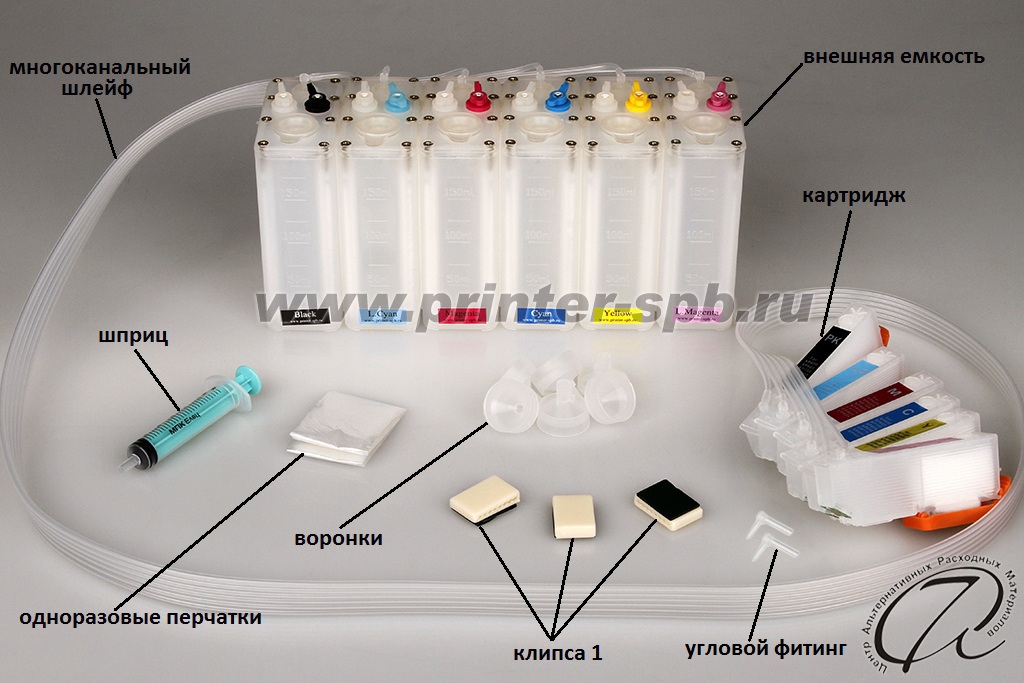

КОМПЛЕКТАЦИЯ

СТАНДАРТ

ПРЕМИУМ

• внешняя емкость – 6 шт.;
• шлейф многоканальный – 1ш.;
• картриджи – 6 шт.;
• клипса 1 – 3 шт.;
• одноразовые перчатки – 1 шт.;
• шприц – 1 шт.;
• воздушные фильтры – 6 шт.;
• цветные резиновые пробки – 6 шт.

• внешняя емкость – 6 шт.;
• шлейф многоканальный – 1ш.;
• картридж – 6 шт.;
• клипса 1 – 3 шт.;
• одноразовые перчатки – 1 шт.;
• угловой фитинг – 2 шт.;
• шприц – 1 шт.

УСТАНОВКА СИСТЕМЫ

1. ВАЖНО! Инициализируйте оригинальные картриджи, которые идут в комплекте с принтером, напечатайте 10-15 страниц в цвете. Напечатайте тест дюз (см. инструкцию к принтеру). Убедитесь, что принтер исправен и тест дюз проходит на 100%.

Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура, подробнее читайте инструкцию к принтеру/МФУ, которая идет в комплекте, раздел «Замена чернильных картриджей»).

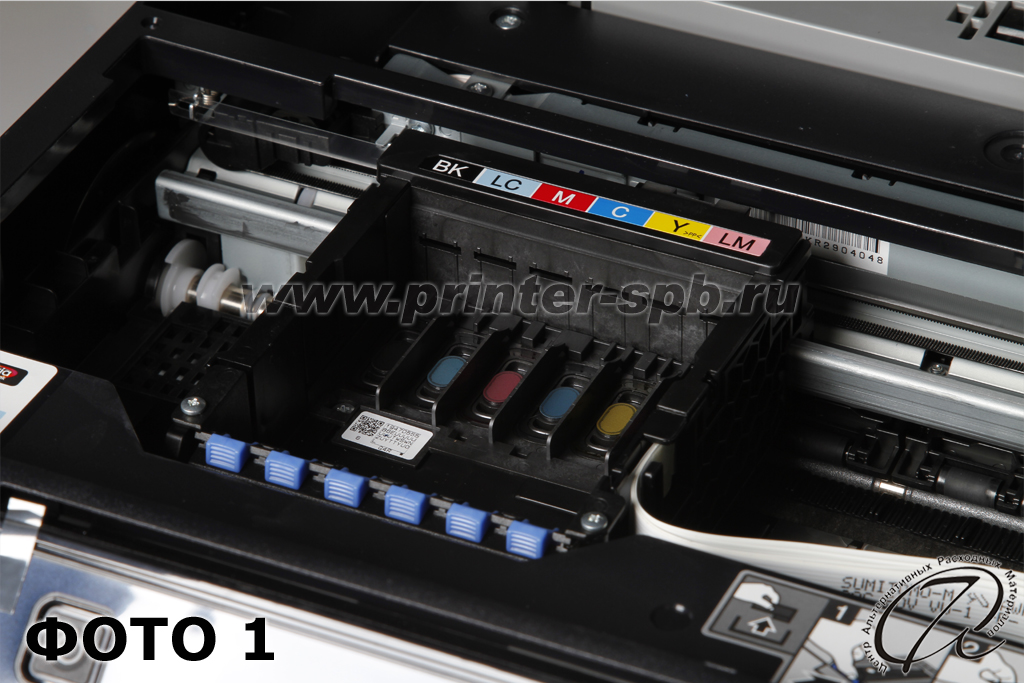

Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка при этом будет высвобождена, ее можно будет двигать вправо и влево свободно. Если оригинальные картриджи находятся в каретке, то выньте их (ФОТО 1).

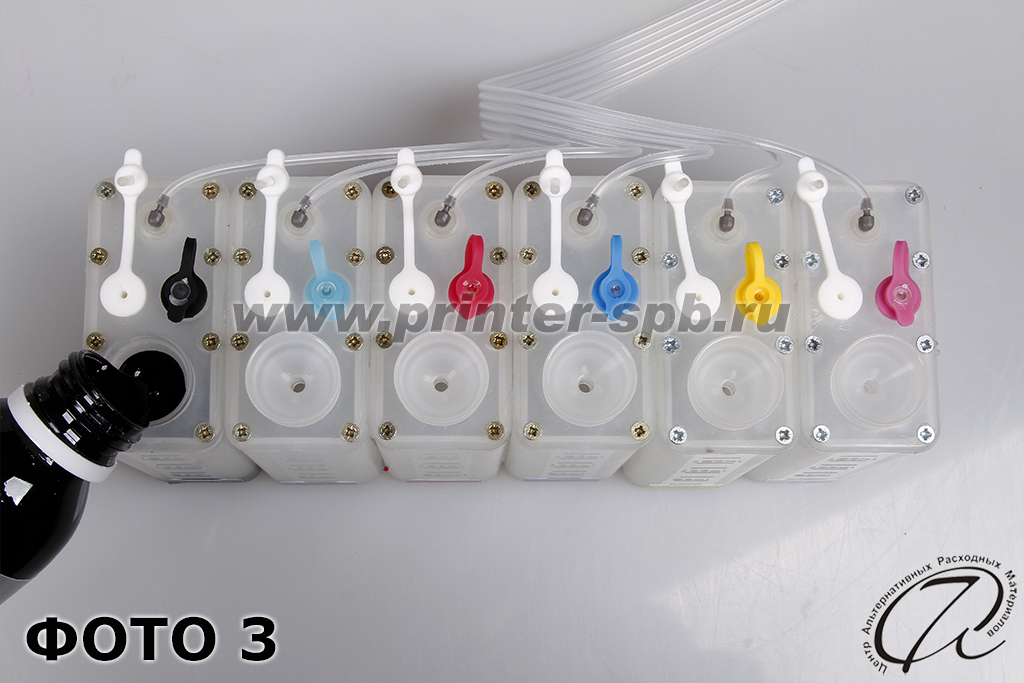

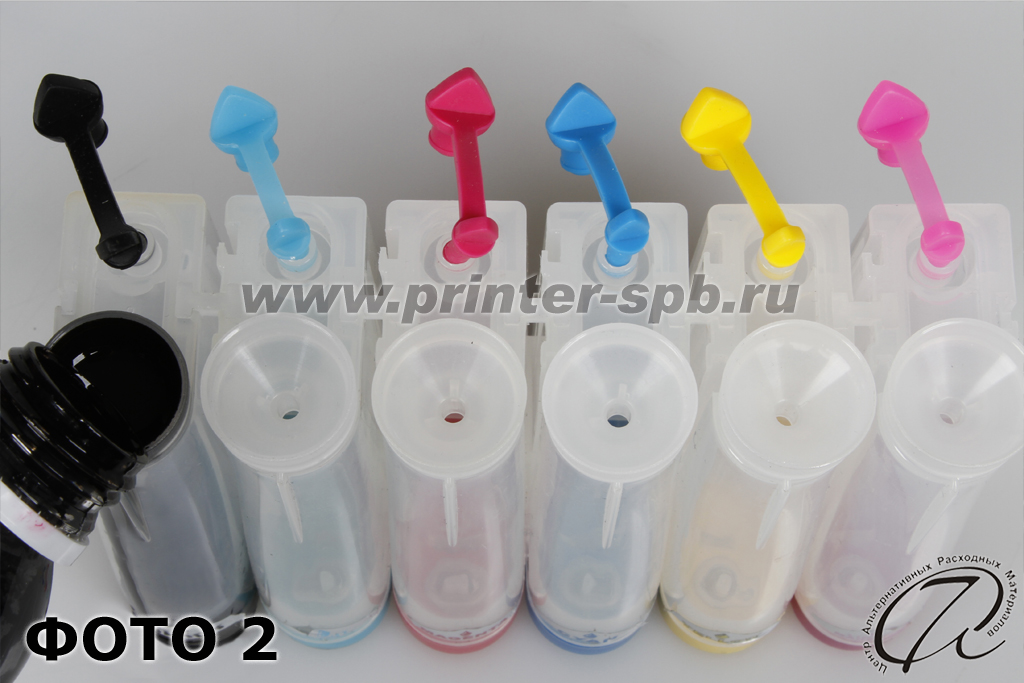

2. Наполните емкости чернилами. Для этого закройте пробками маленькие отверстия (для системы СТАНДАРТ, ФОТО 2). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для заправки системы ПРЕМИУМ — откройте белые пробки и закройте цветные (ФОТО 3). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях до 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

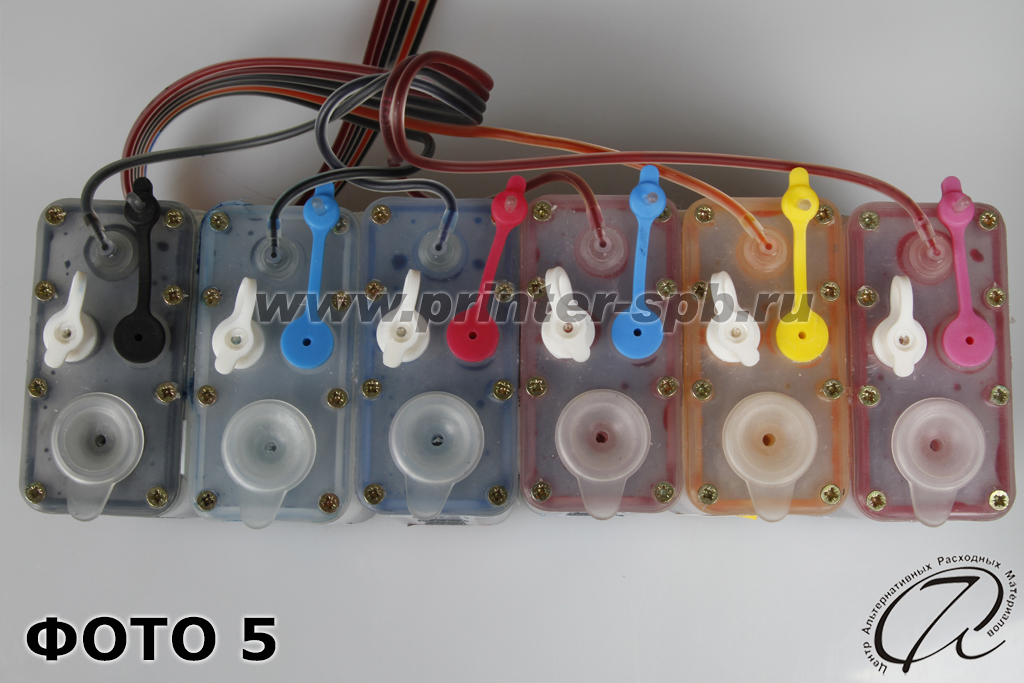

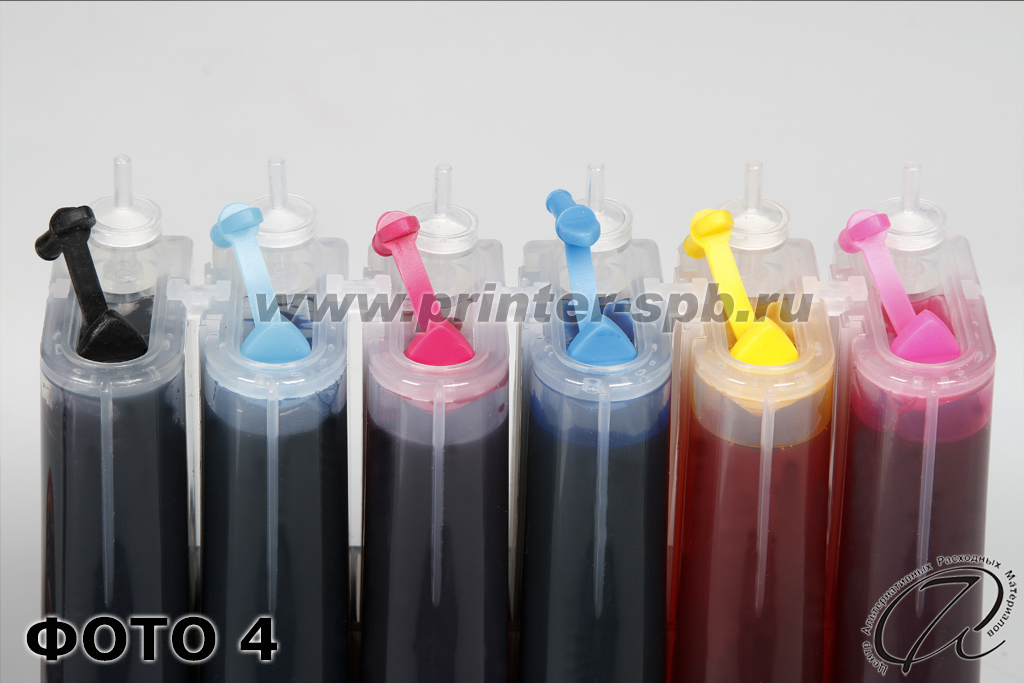

3. Выньте воронки и закройте заправочные отверстия резиновыми пробками. В системе СТАНДАРТ в маленькие отверстия в емкостях вставьте воздушные фильтры (ФОТО 4). В системе ПРЕМИУМ закройте белые пробки и откройте цветные (ФОТО 5).

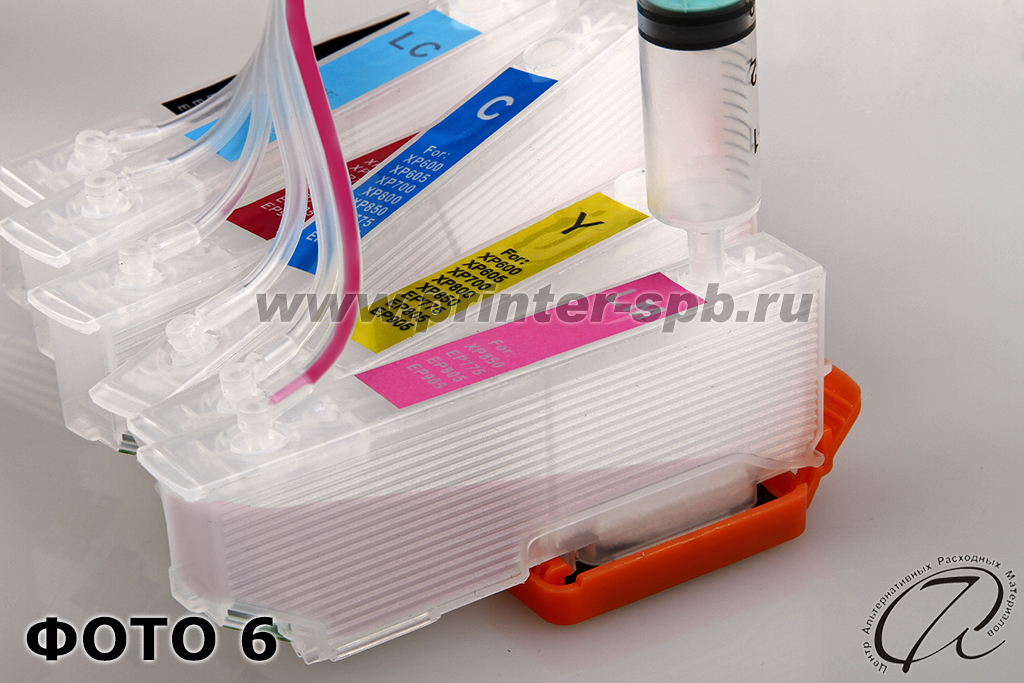

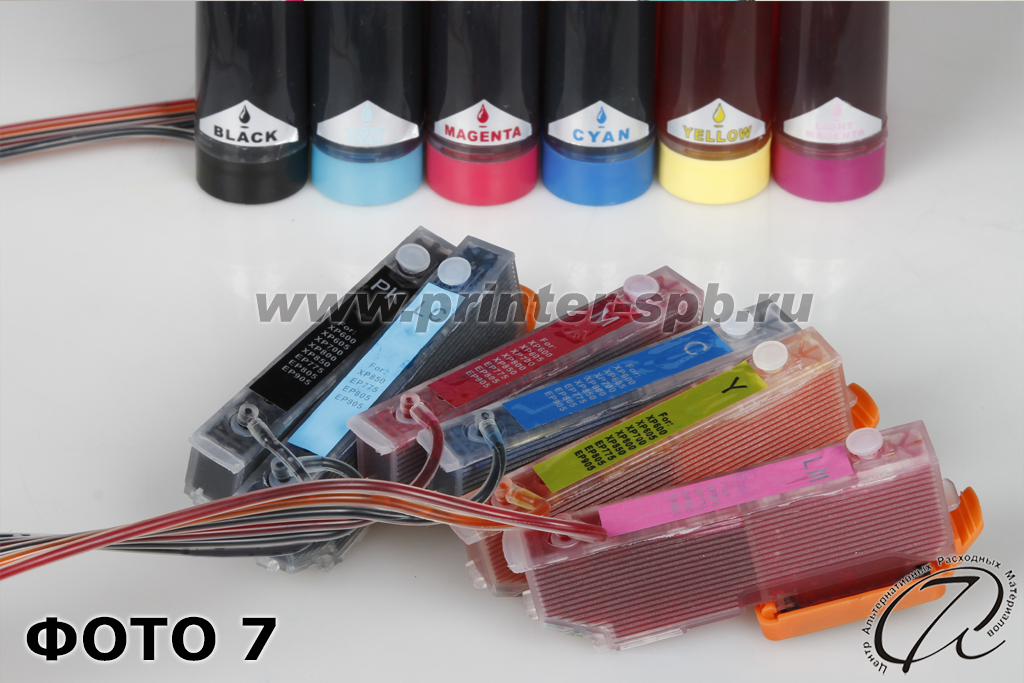

4. Извлеките маленькие заглушки из картриджей, если они установлены. Используя шприц «протяните» чернила из емкостей через шлейф в картридж, медленно потянув на себя поршень шприца (ФОТО 6). Аналогично повторите эти действия для каждого картриджа. После проделанной процедуры установите маленькие заглушки обратно в картриджи (ФОТО 7).

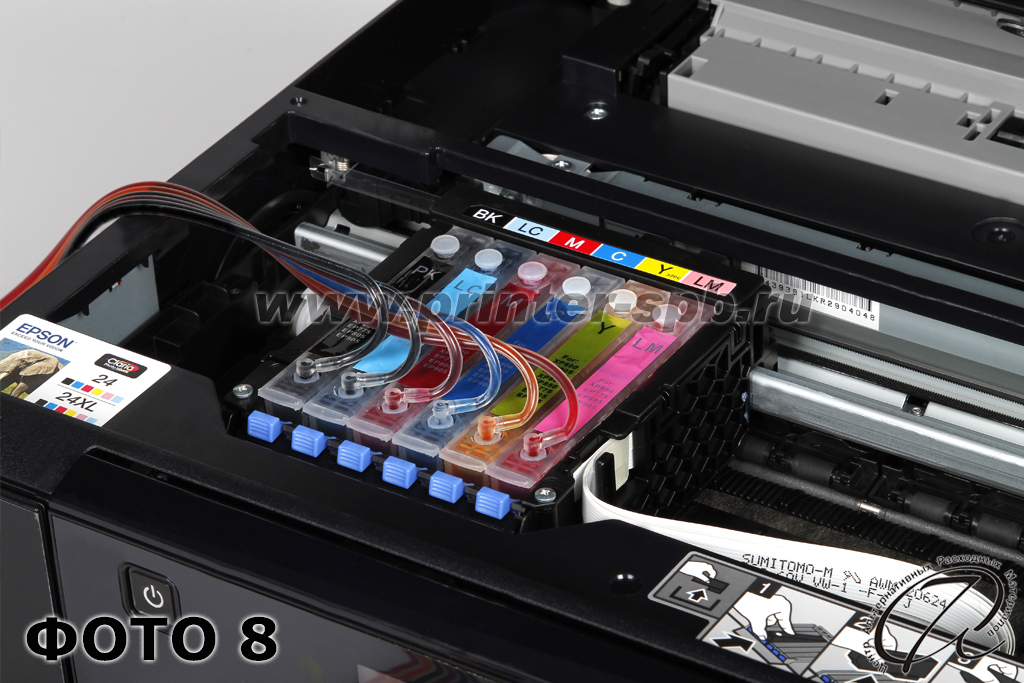

5. Снимите оранжевые зажимы с картриджей. Вставьте картриджи в каретку, при этом необходимо сильно нажать на них сверху вниз до появления характерного щелчка (ФОТО 8)

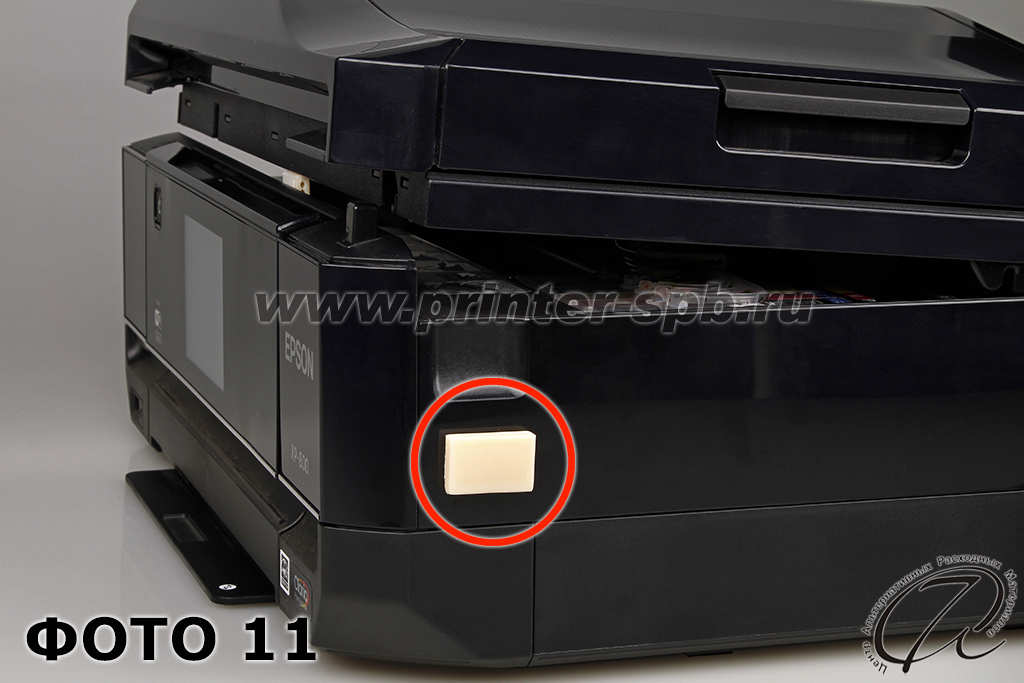

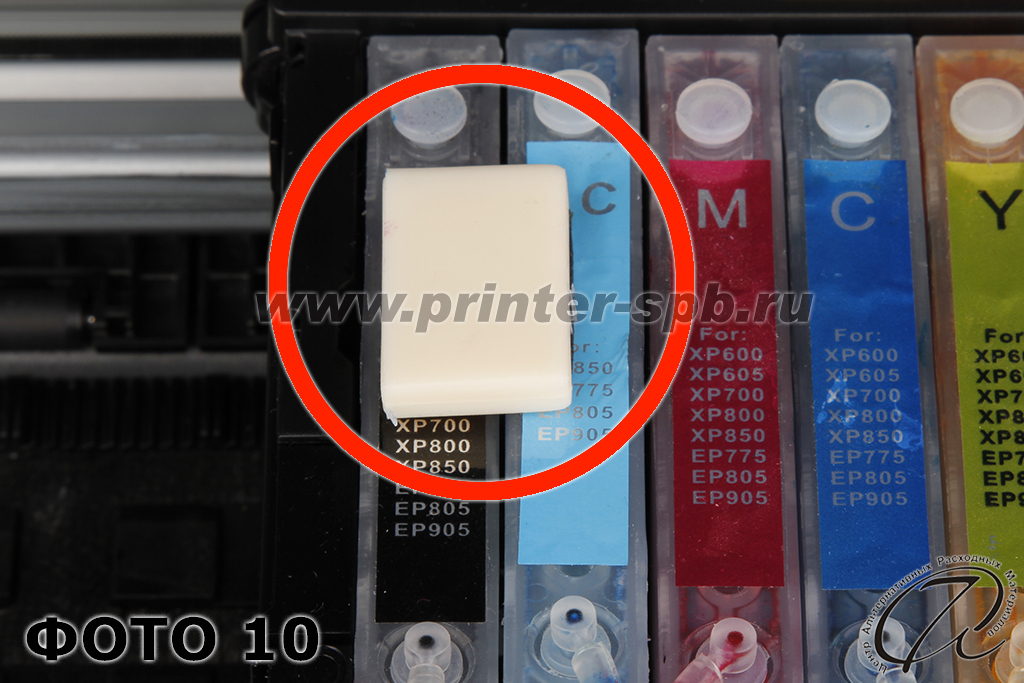

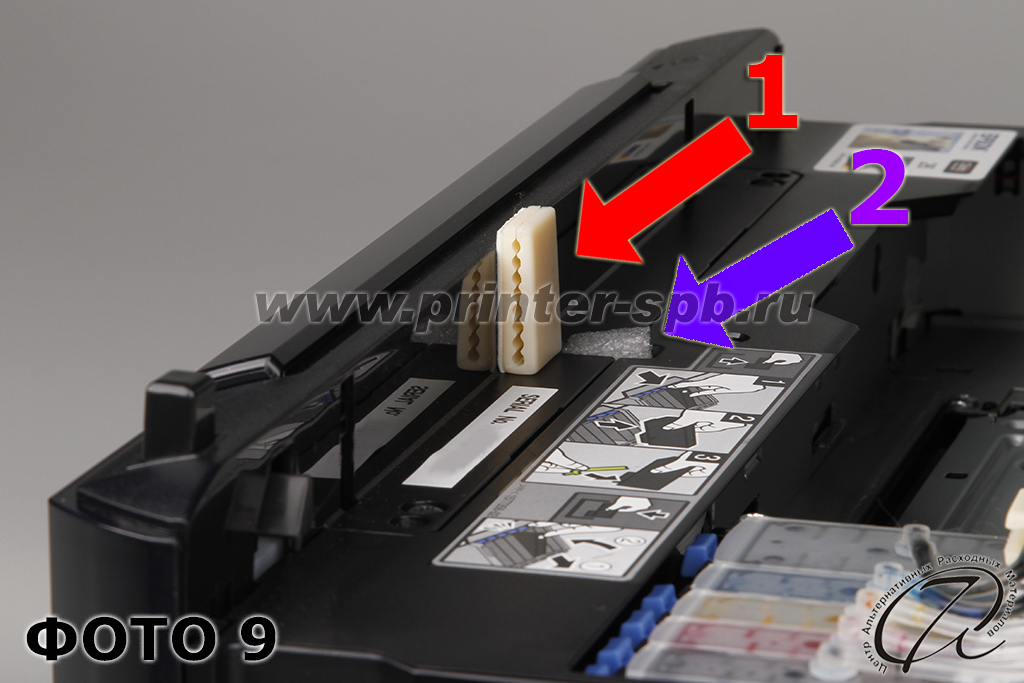

6. Установите клипсу 1 (ФОТО 9, стрелочка 1, ФОТО 10 и 11). Из-за установленных клипс крышка до конца закрываться не будет и необходимо вставить в разъем (ФОТО 9, стрелочка 2) блокиратор открытой крышки. В качестве блокиратора можно использовать сложенный несколько раз лист бумаги или пенопласт.

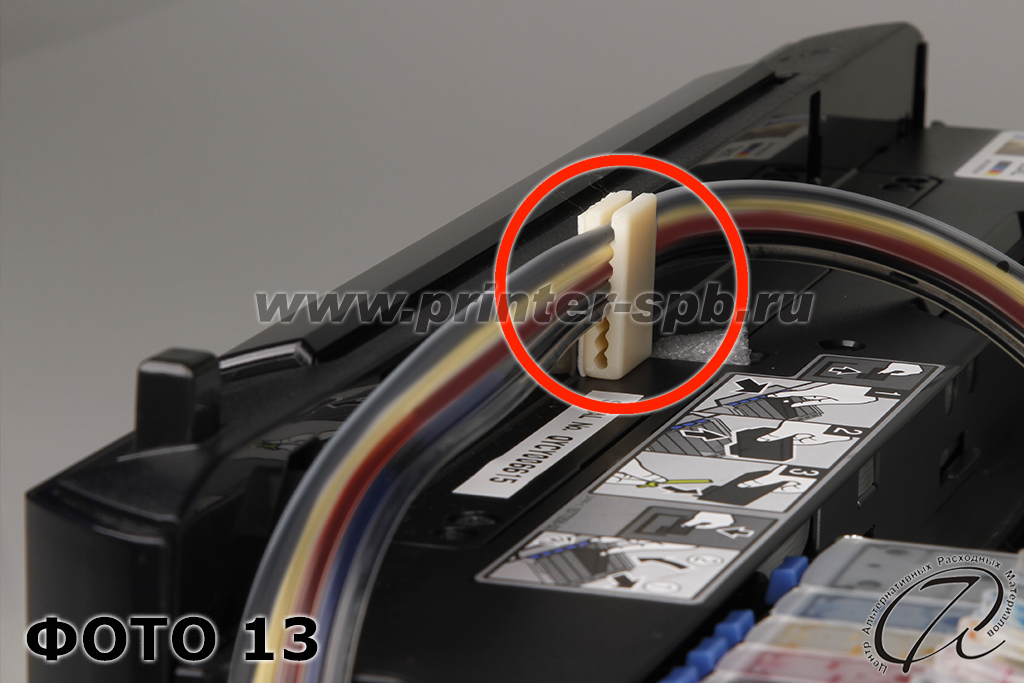

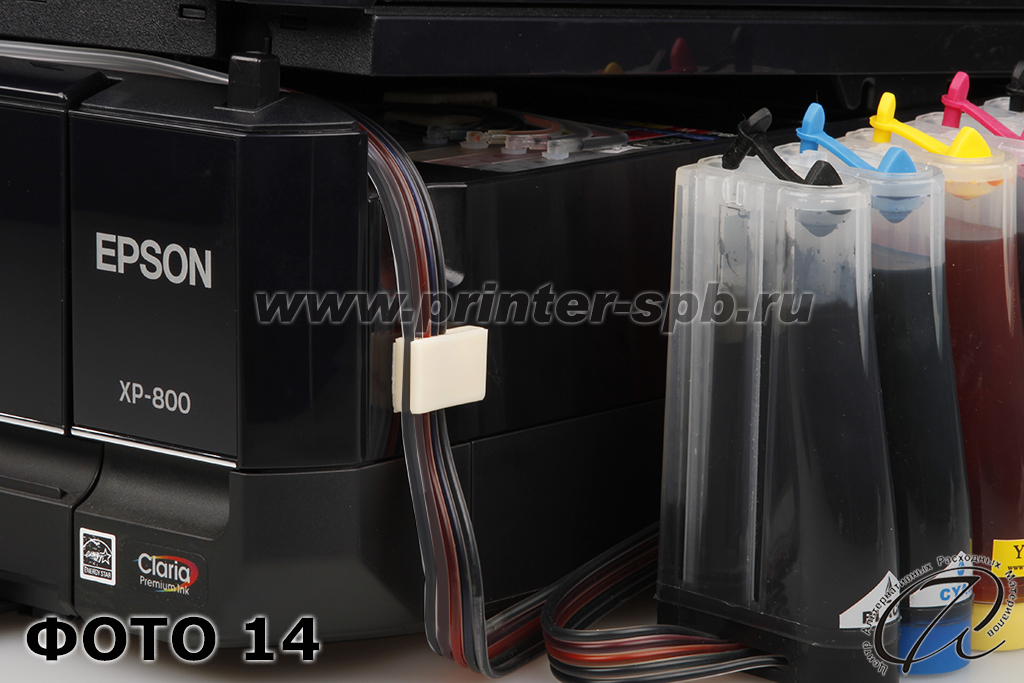

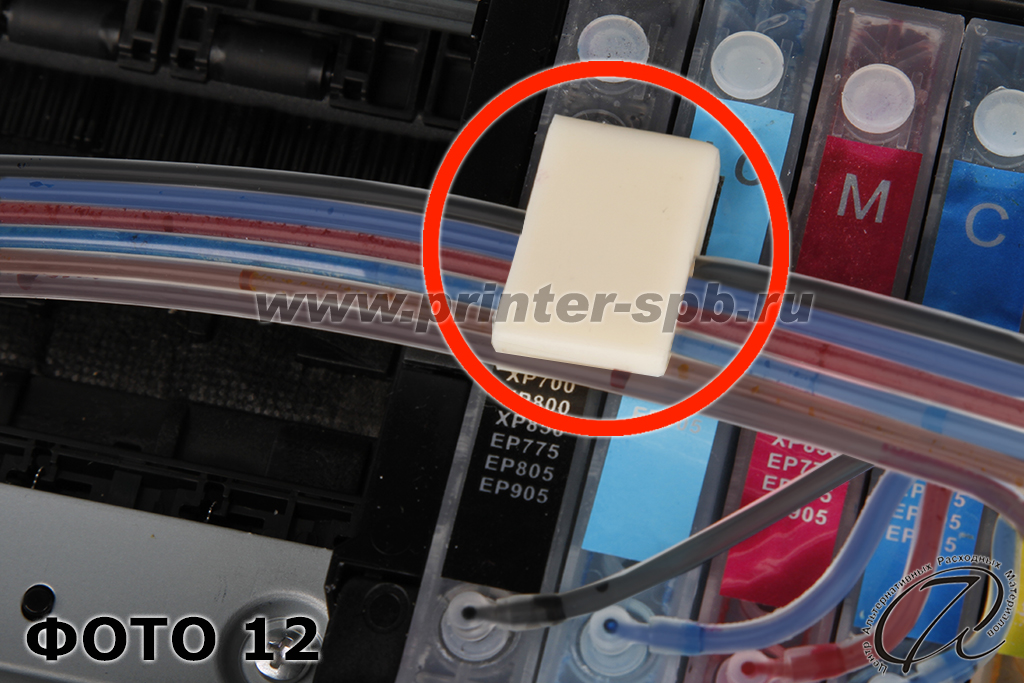

7. Проложите шлейф, закрепив его в клипсах 1 (ФОТО 12, 13, 14). Закрепите шлейф в клипсе на ФОТО 13 таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу и при этом он не должен сильно провисать.

СНПЧ установлена. Подключите сетевой шнур — и МФУ можно пользоваться.

Иногда может быть сообщение, что картридж неопознан, лечится очень просто: выньте и вставьте картридж обратно.

Напечатайте тест дюз, если принтер тест не прошел, сделайте 2-3 прочистки печатающей головки (ПГ) и не пользуйтесь им 20-30 минут, это необходимо, чтобы воздух вышел из ПГ. После этого повторите тест.

Ознакомьтесь с распространенными ошибками при установке и эксплуатации СНПЧ.

Если аппарат все равно не прошел тест дюз, значит воздух из головы до конца не вышел и победить это стандартными методами не получится.

Необходимо сделать следующее:

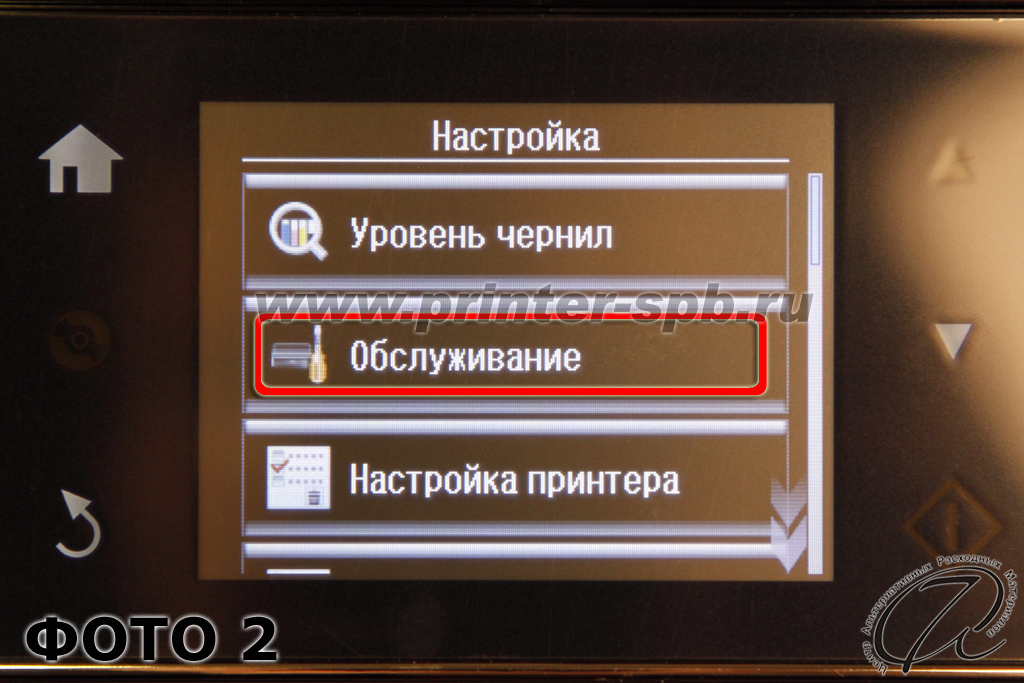

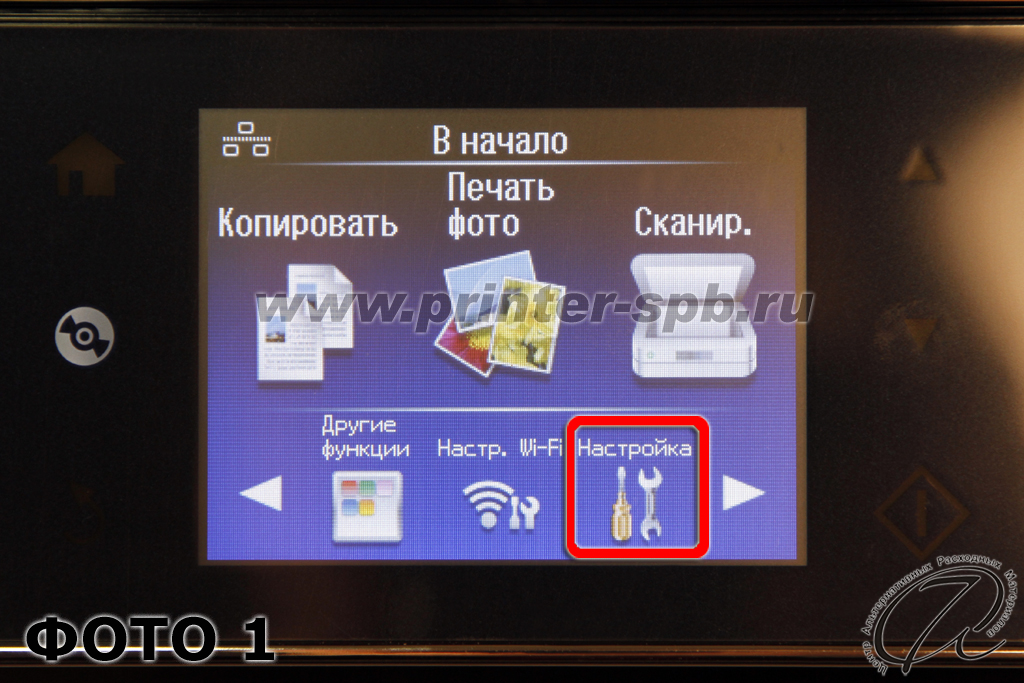

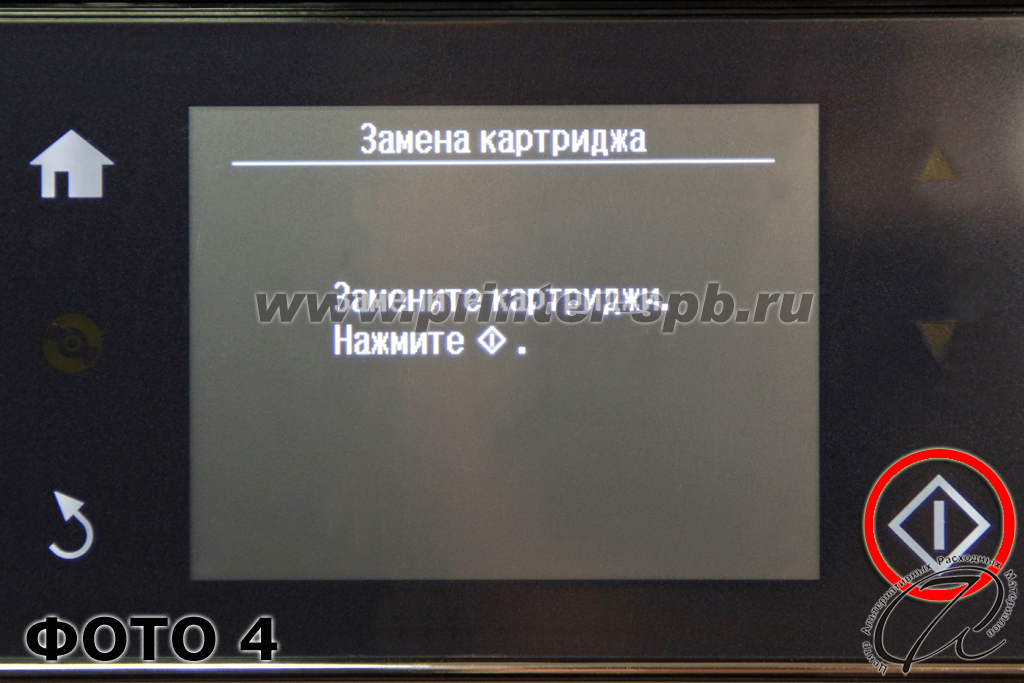

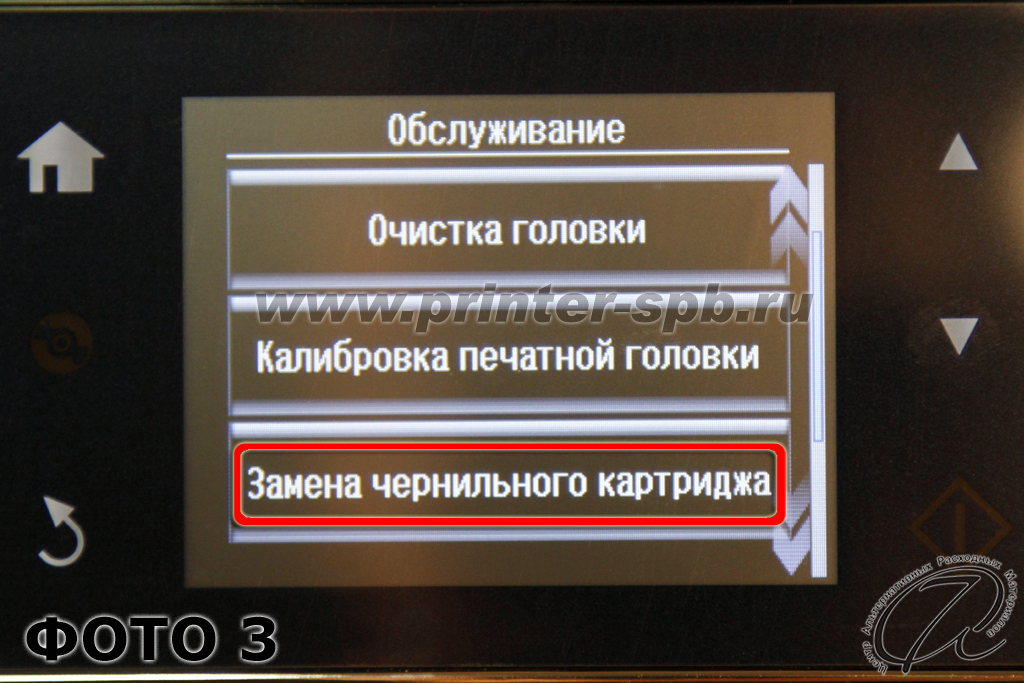

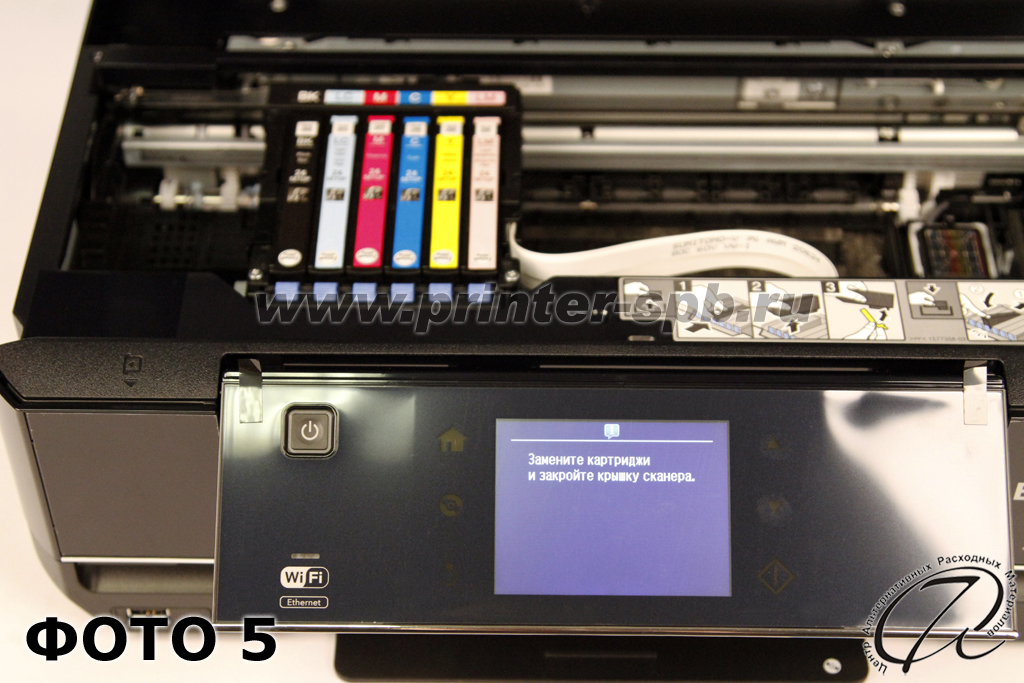

Выведите каретку в положение замены картриджей (ФОТО 1, 2, 3 и 4). Откройте блок сканера (ФОТО 5).

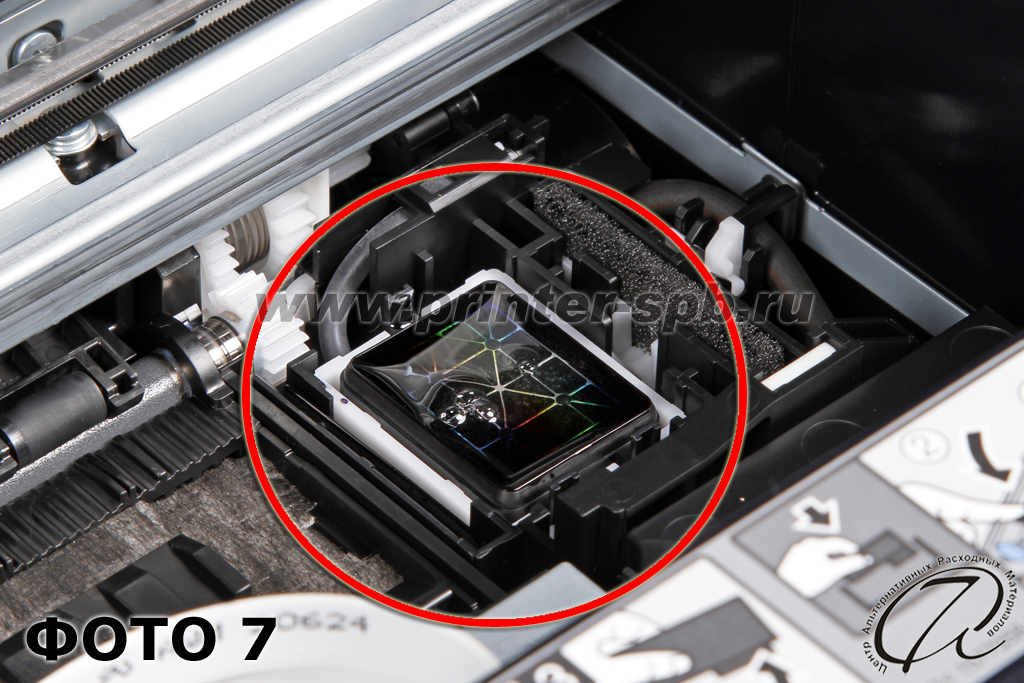

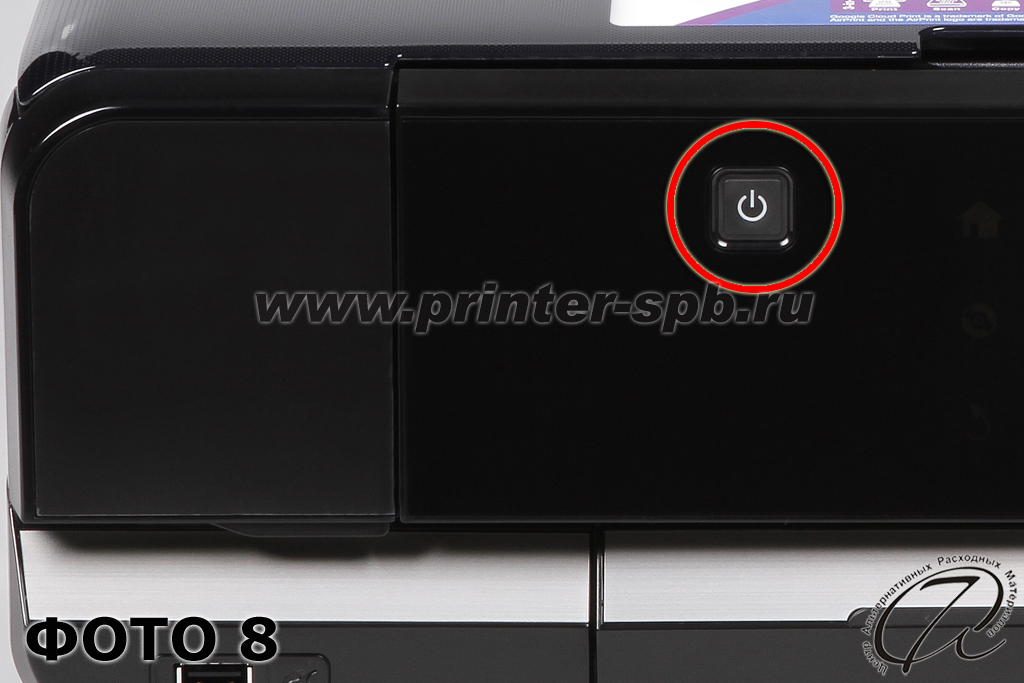

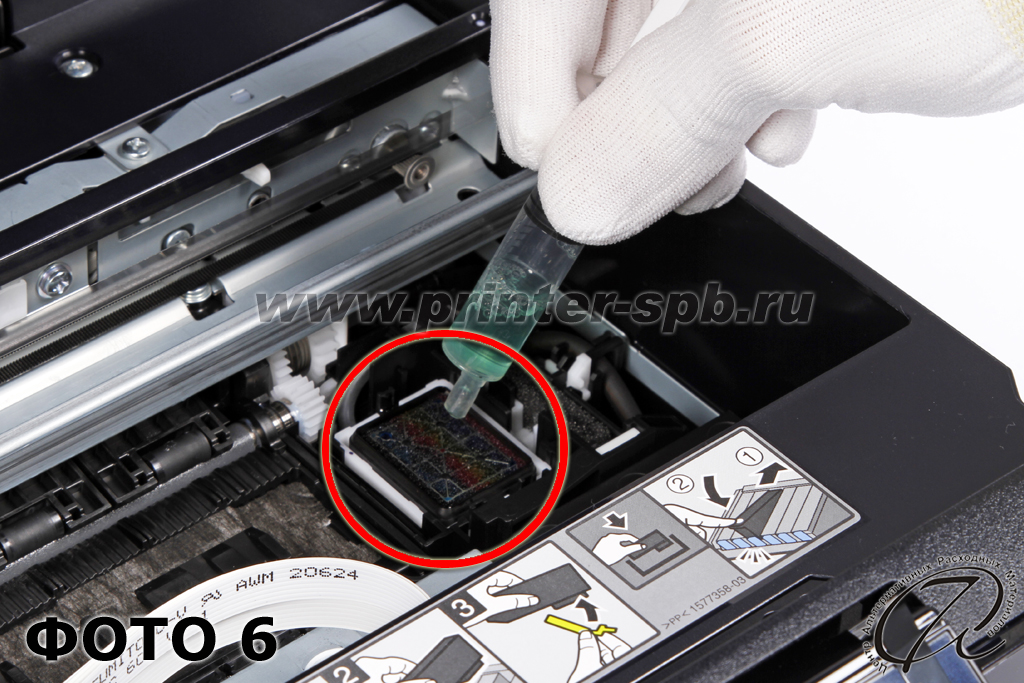

Залейте с помощью шприца промывочную жидкость (при отсутствии - можно использовать кипяченую воду комнатной температуры) в капу (парковочное место печатающей головки) немного с горкой, но не переливайте (ФОТО 6 и 7). Нажмите на кнопку выключения аппарата (ФОТО 8), печатающая головка припаркуется и принтер выключится. Оставьте принтер часов на 7 в таком состоянии.

Включите принтер, сделайте прочистку и тест дюз.
