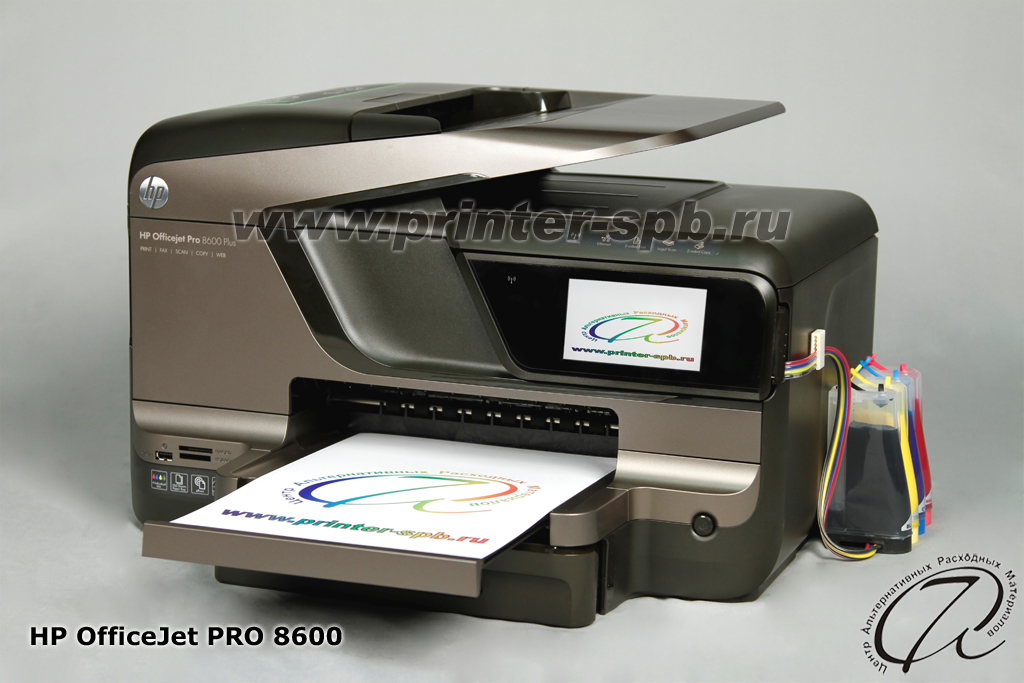

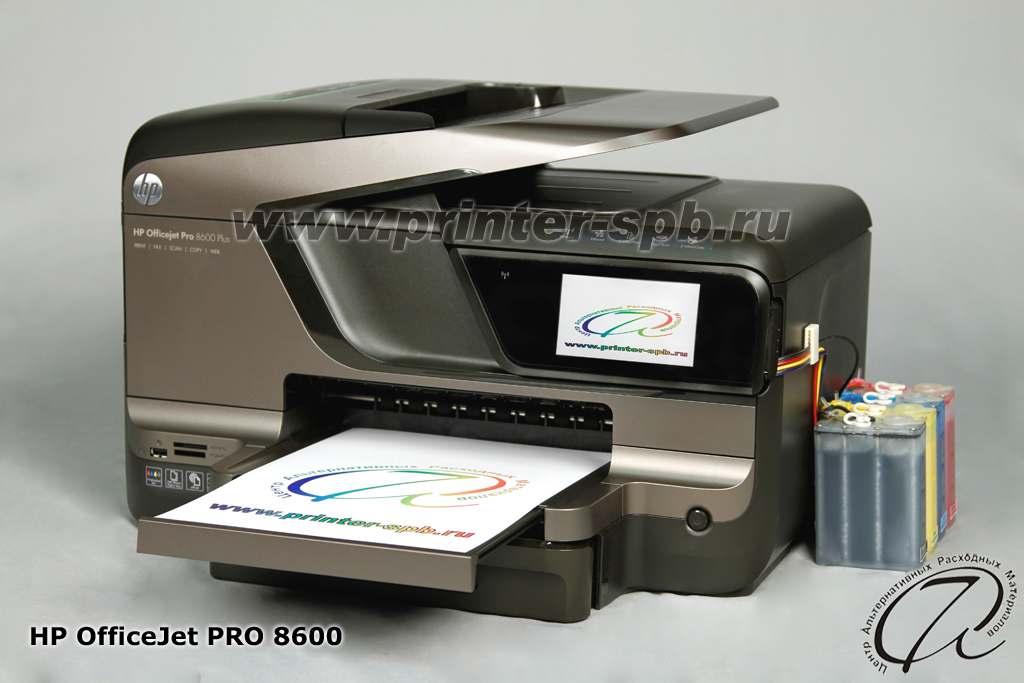

Инструкция по установке СНПЧ на HP OfficeJet PRO 8600 с картриджами HP 950/951

Относится к моделям
HP Officejet Pro

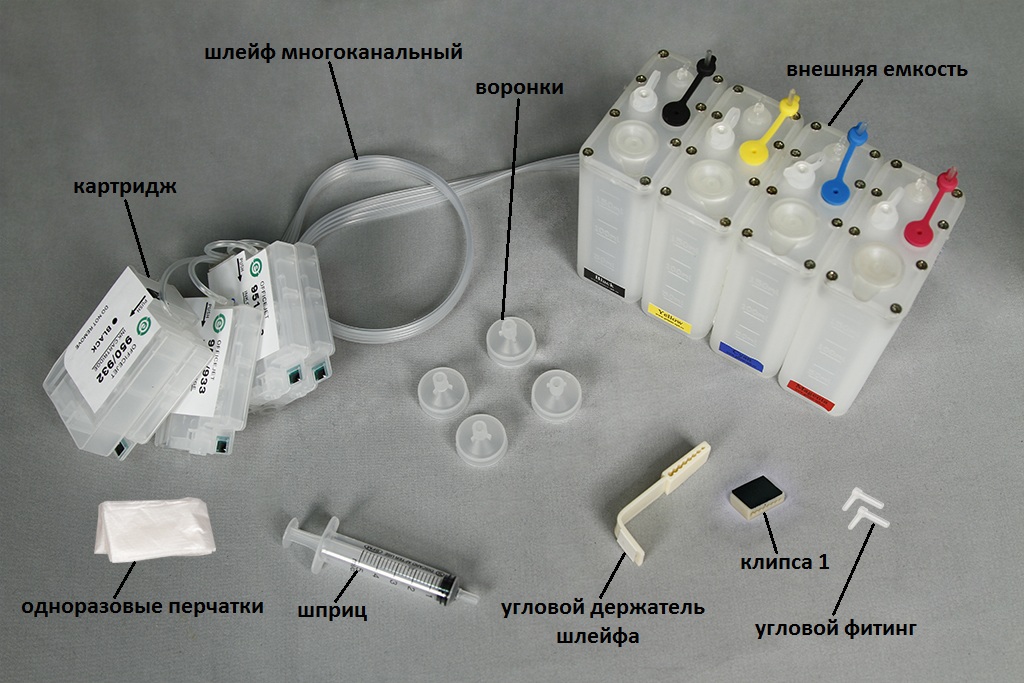

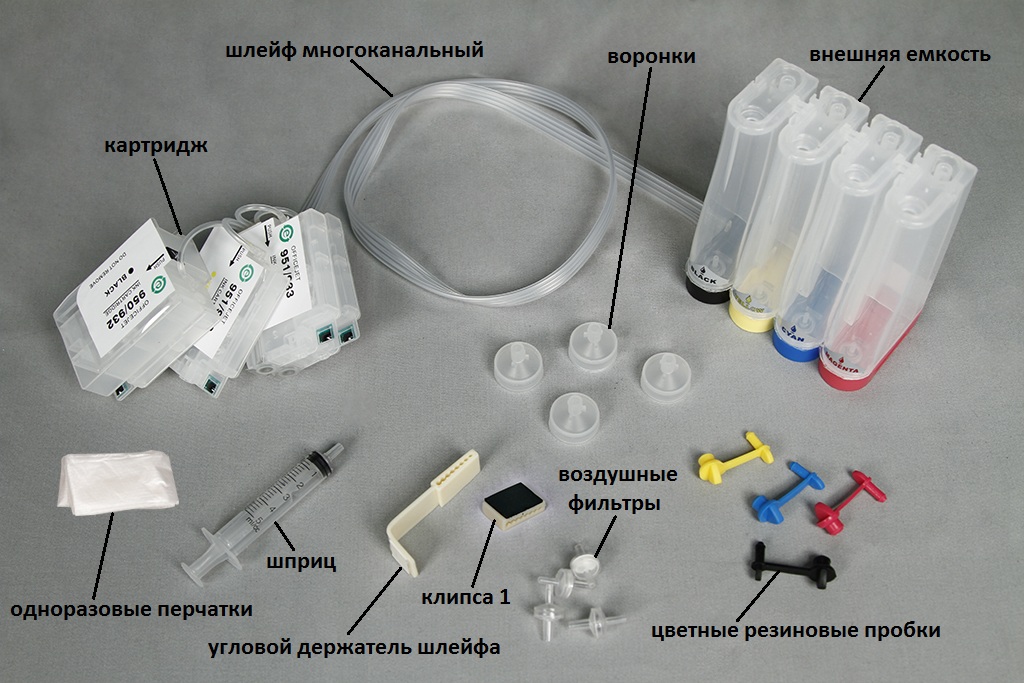

КОМПЛЕКТАЦИЯ


СТАНДАРТ

ПРЕМИУМ


  • внешняя емкость – 4 шт.;
  • картридж – 4 шт.;
  • шлейф многоканальный – 1 шт.;;
  • угловой держатель шлейфа – 1 шт.;
  • клипса 1 – 1 шт.;
  • шприц – 1шт.;
  • воздушные фильтры – 4 шт.;
  • цветные резиновые пробки – 4 шт.;
  • воронки – 4 шт.;
  • одноразовые перчатки – 1 пара.
  • внешняя емкость – 4 шт.;
  • картридж – 4 шт.;
  • шлейф многоканальный – 1 шт.;
  • угловой держатель шлейфа – 1 шт.;
  • клипса 1 – 1 шт.;
  • шприц – 1шт.;
  • воронки – 4 шт.;
  • угловой фитинг – 2 шт.;
  • одноразовые перчатки – 1 пара.

УСТАНОВКА СИСТЕМЫ


1. ВАЖНО! Перед установкой СНПЧ в программном обеспечении к принтеру отключите защиту картриджей в закладке «Защита картриджей HP», инициализируйте оригинальные картриджи, которые идут в комплекте с принтером, напечатайте 10-15 страниц в цвете. Напечатайте тест дюз (см. инструкцию к принтеру). Убедитесь, что принтер исправен и тест дюз проходит на 100%.

Приведите каретку принтера/МФУ в положение замены картриджей (это стандартная процедура, подробнее читайте инструкцию к принтеру/МФУ, раздел «Замена чернильных картриджей», которая идет в комплекте).

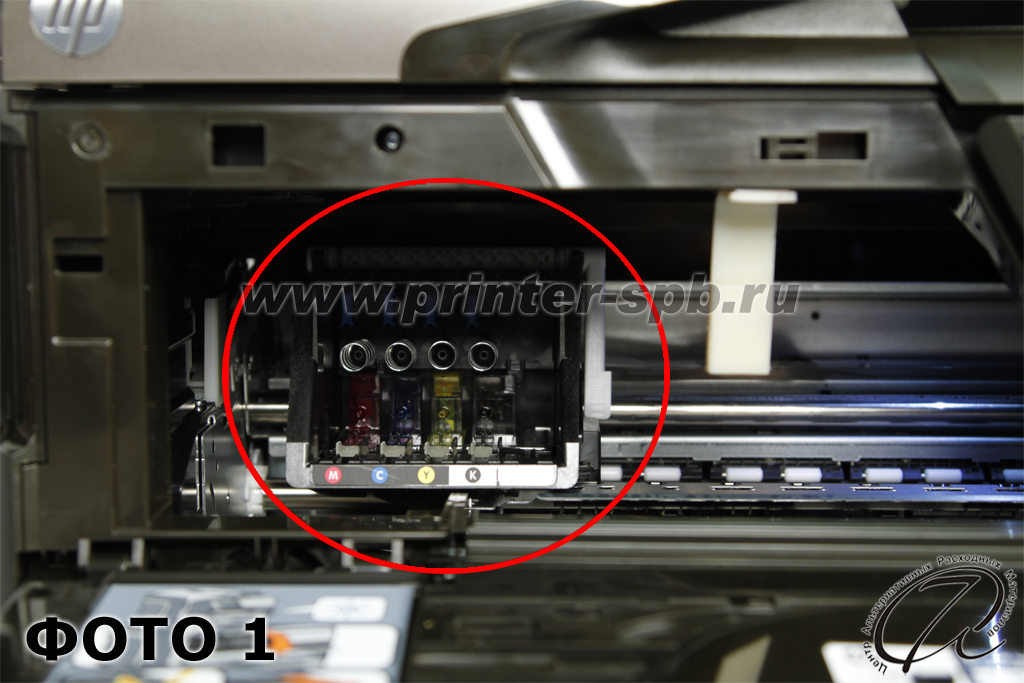

Обесточьте принтер, для этого выньте сетевой шнур питания из аппарата. Каретка при этом будет высвобождена, ее можно будет двигать вправо и влево свободно. Если оригинальные картриджи находятся в каретке, то выньте их (ФОТО 1).

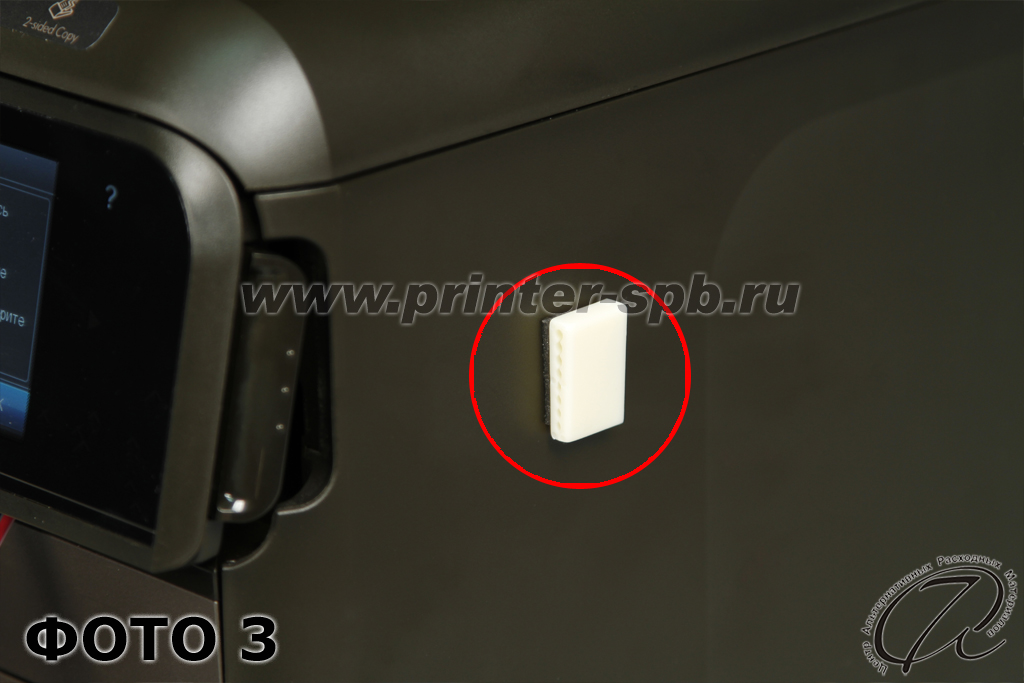

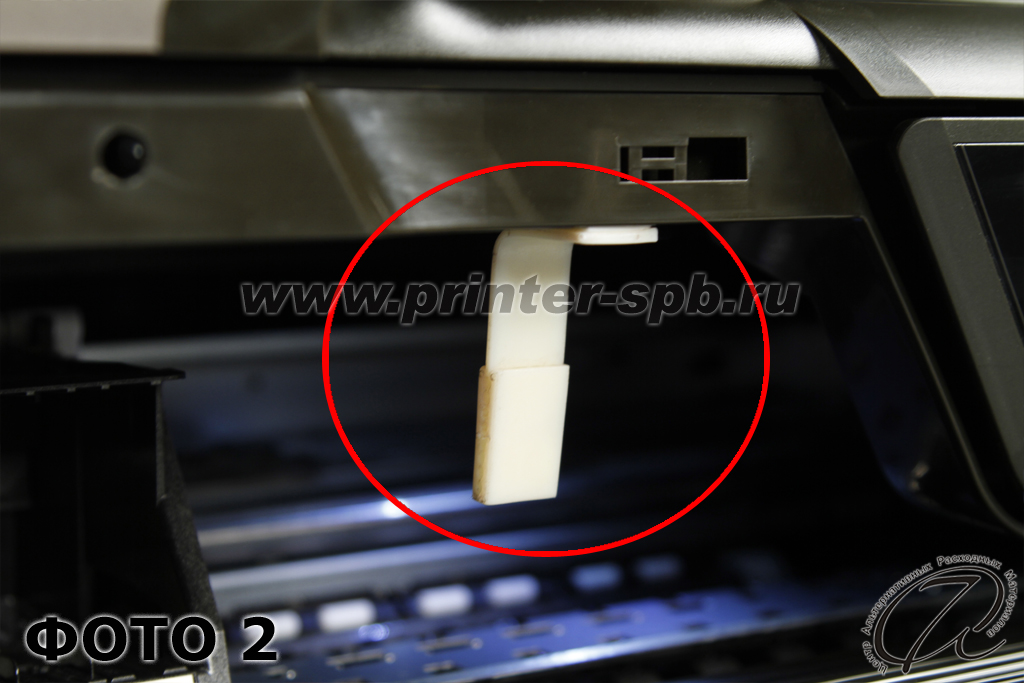

2. Закрепите клипсу 1 на боковой панели принтера, как это показано на ФОТО 3. Так же, закрепите угловой держатель шлейфа, как показано на ФОТО 2.

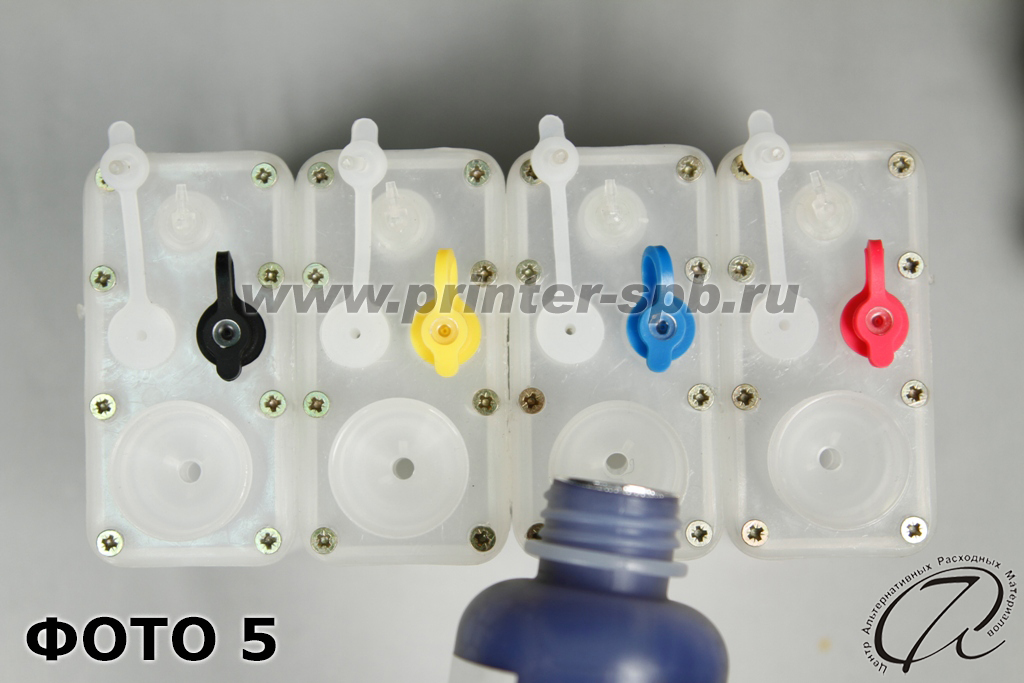

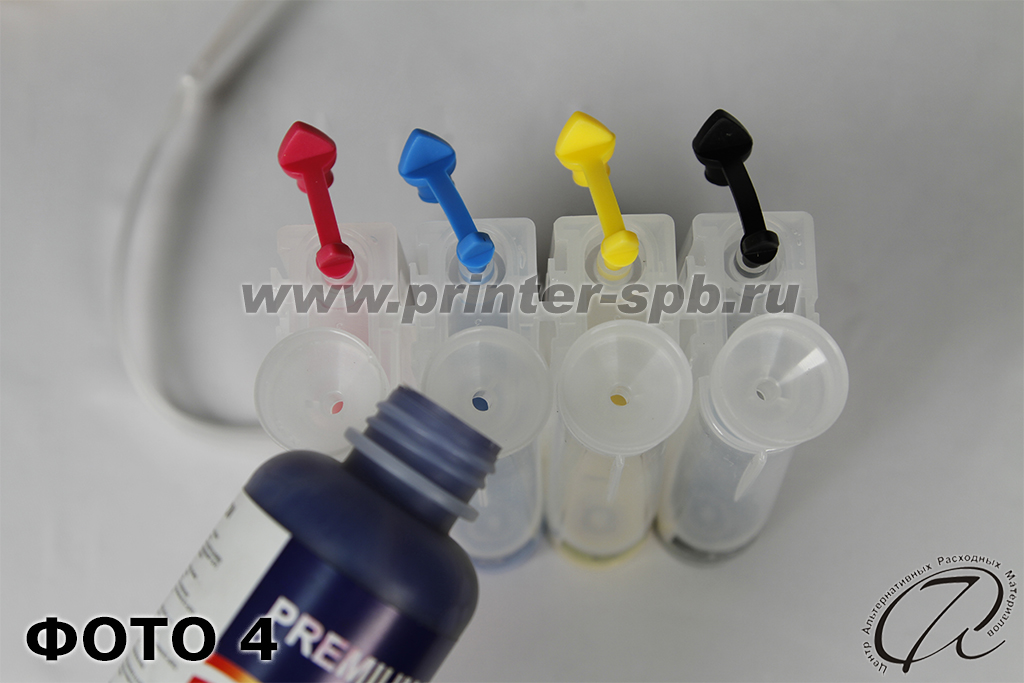

3. Наполните емкости чернилами. Для этого закройте пробками маленькие отверстия (для системы СТАНДАРТ, ФОТО 4). В большие отверстия вставьте воронки и залейте чернила нужного цвета. Для заправки системы ПРЕМИУМ — откройте белые пробки и закройте цветные (ФОТО 5). Не заливайте чернила, к примеру, желтого цвета в емкость красного цвета, это приведет к неверной цветопередаче. При печати не допускайте уменьшения уровня чернил в емкостях менее 1 см. Заблаговременно приобретайте чернила для дозаправки внешних емкостей. Обратите особое внимание на заправку, при неверной заправке СНПЧ может не работать.

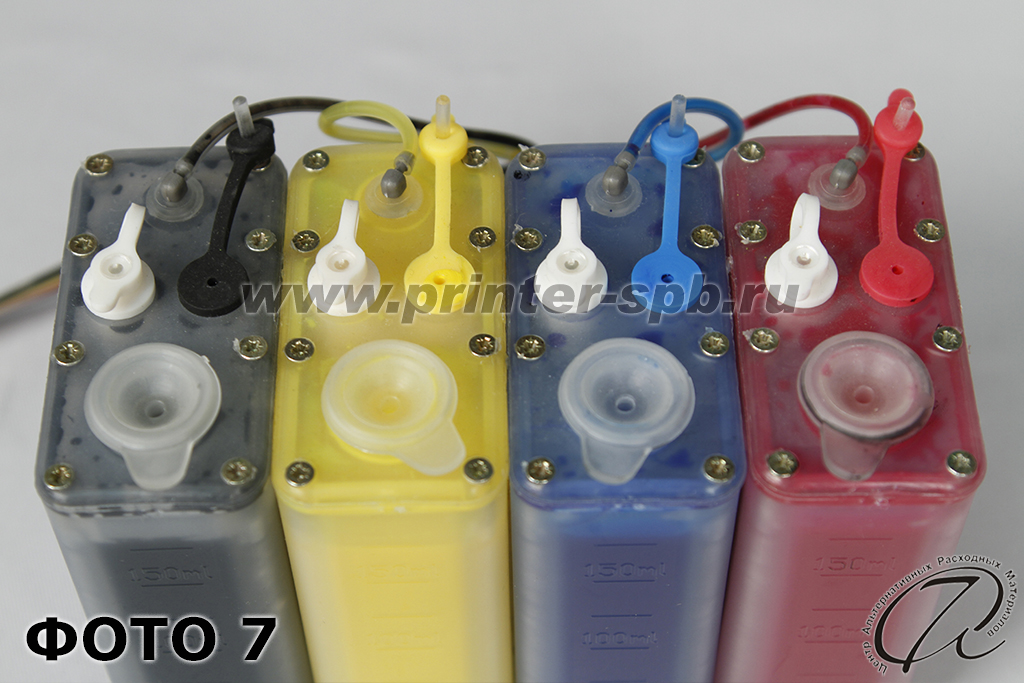

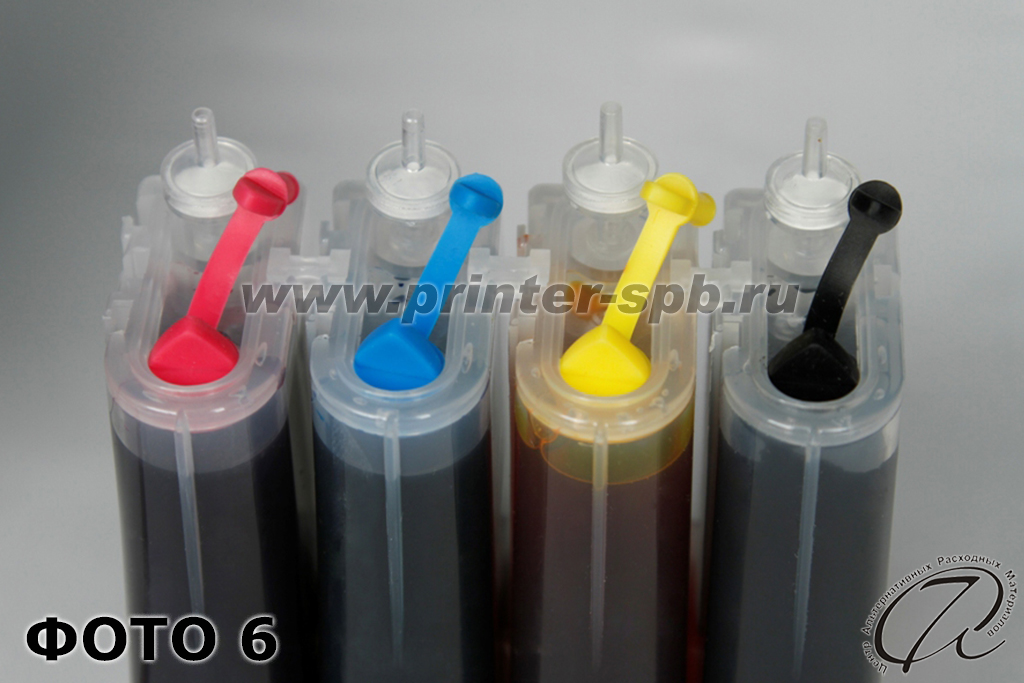

4. Выньте воронки и закройте заправочные отверстия резиновыми пробками. В системе СТАНДАРТ в маленькие отверстия в емкостях вставьте воздушные фильтры (ФОТО 6). В системе ПРЕМИУМ закройте белые пробки и откройте цветные (ФОТО 7).

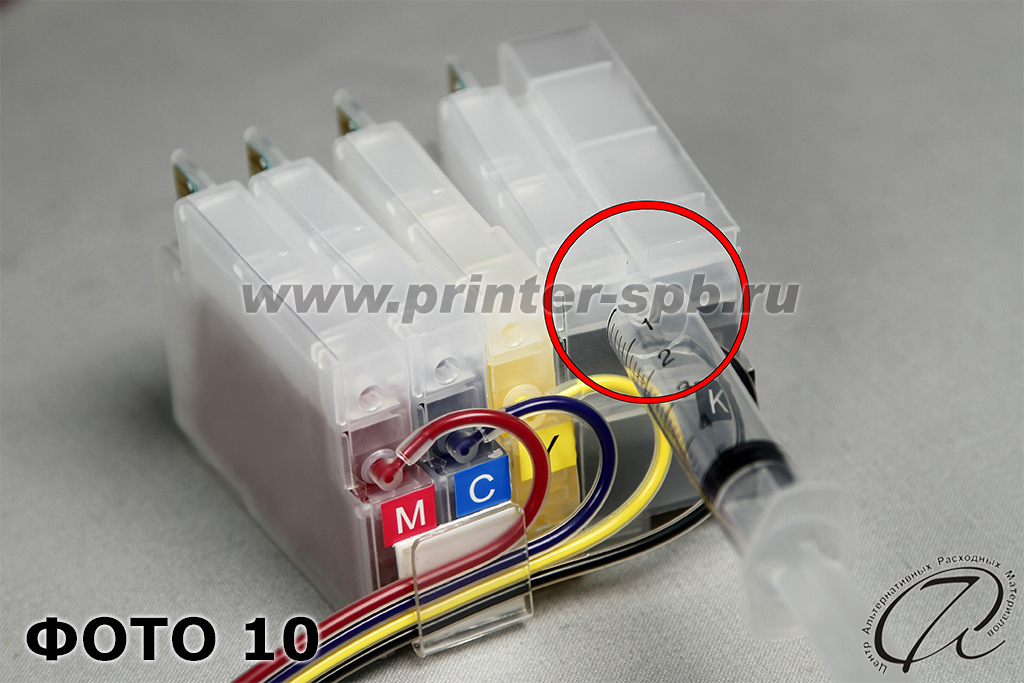

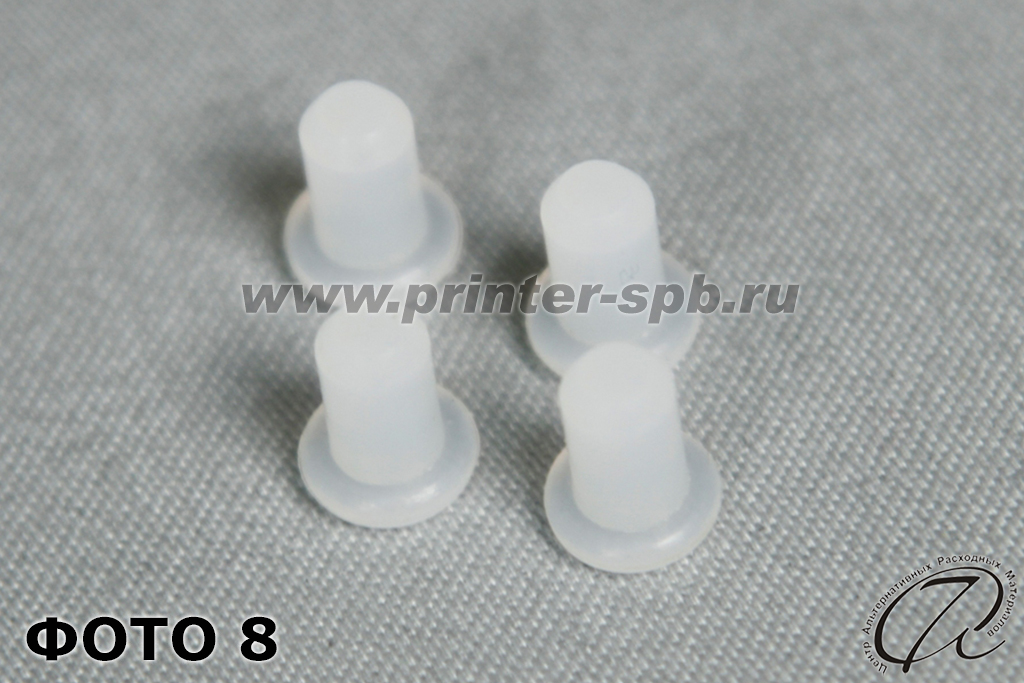

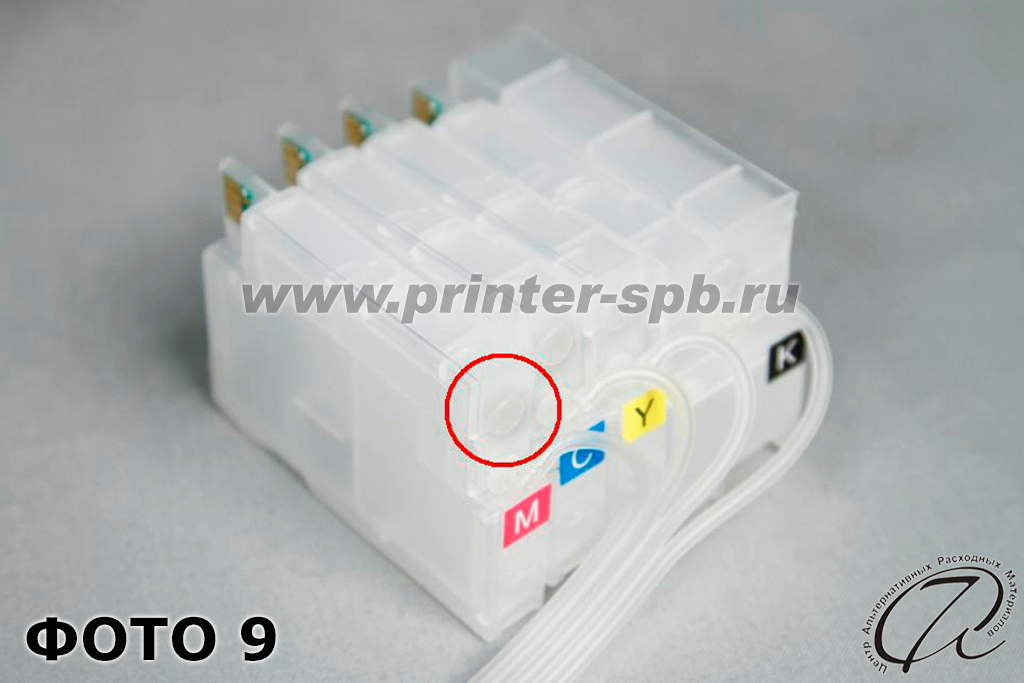

5. Извлеките маленькие заглушки (ФОТО 8) из картриджей (ФОТО 9). Используя шприц «протяните» чернила из емкостей через шлейф в картридж, медленно потянув на себя поршень шприца (ФОТО 10). Аналогично повторите эти действия для каждого картриджа. После проделанной процедуры установите маленькие заглушки обратно в картриджи.

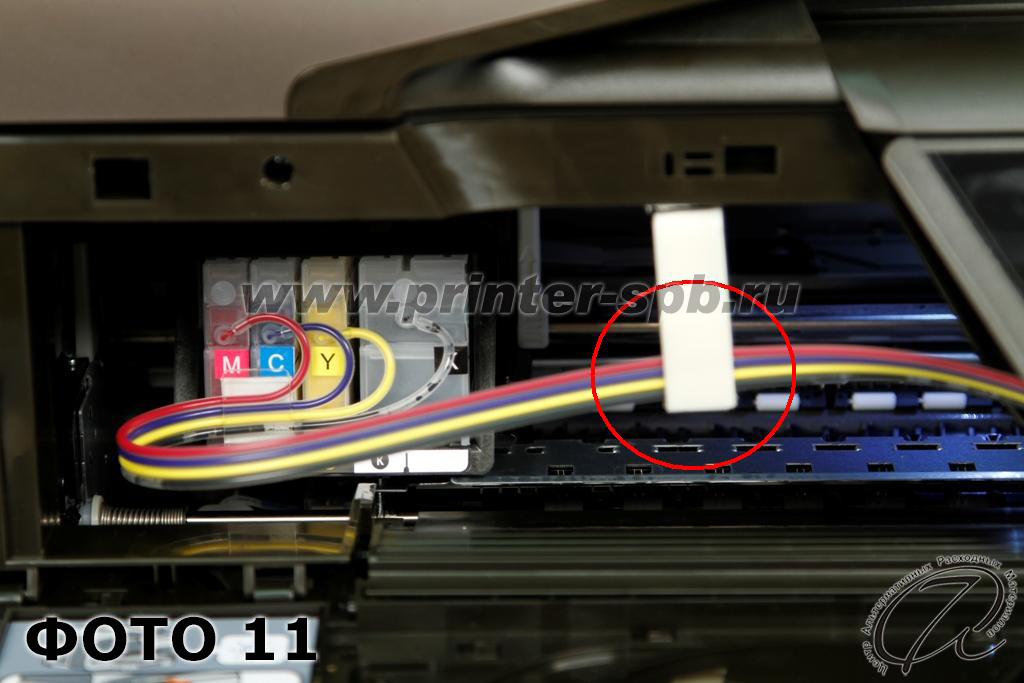

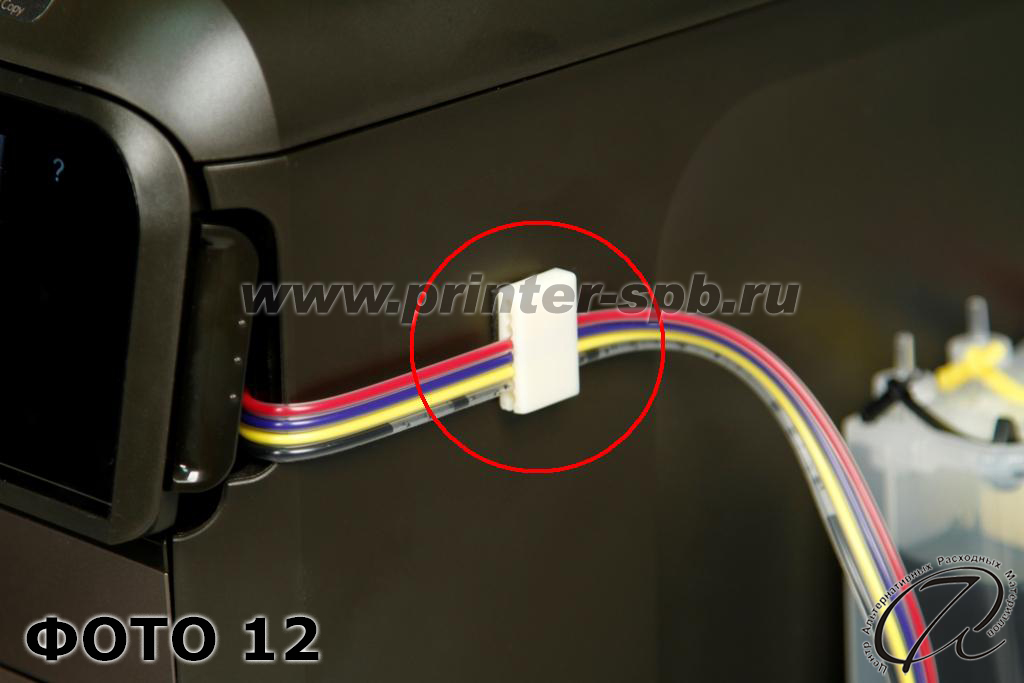

6. Вставьте блок картриджей в каретку, при этом необходимо сильно нажать на них  до появления характерного щелчка. Установите шлейф через угловой держатель шлейфа таким образом, чтобы печатающая головка принтера достигала крайних положений влево и вправо, натяжение шлейфа не должно мешать ходу (ФОТО 11). Закрепите шлейф в клипсе 1 на внешней боковой стенке принтера, как показано на ФОТО 12. Система готова к работе. Подсоедините шнур питания обратно к аппарату и включите принтер.


Установленная СНПЧ не изменяет алгоритма работы принтера.

ВАЖНО!

При использовании системы непрерывной подачи чернил принтер иногда может выдавать сообщение, что картридж требует замены. Лечится это очень просто – открытием/закрытием крышки принтера.


После установки системы. Зайдите на своём ПК в помощник по принтеру HP Officejet PRO 8100, далее в открывшемся окне нажмите на иконку «Приблизительный уровень чернил», либо откройте «Обслуживание принтера», где откройте вкладку «Приблизительный уровень чернил» (ФОТО 13, 14), либо можно использовать информацию по уровню чернил на панели управления (экране) принтера.


Если картинка такая, то все хорошо, можно работать на принтере.

Если картинка такая, то принтер откажется печатать. Для лечения этого, необходимо выполнить действия, описанные в приложении № 1 к инструкции.
